RTU500 Serie Fernwirk-Unterstation

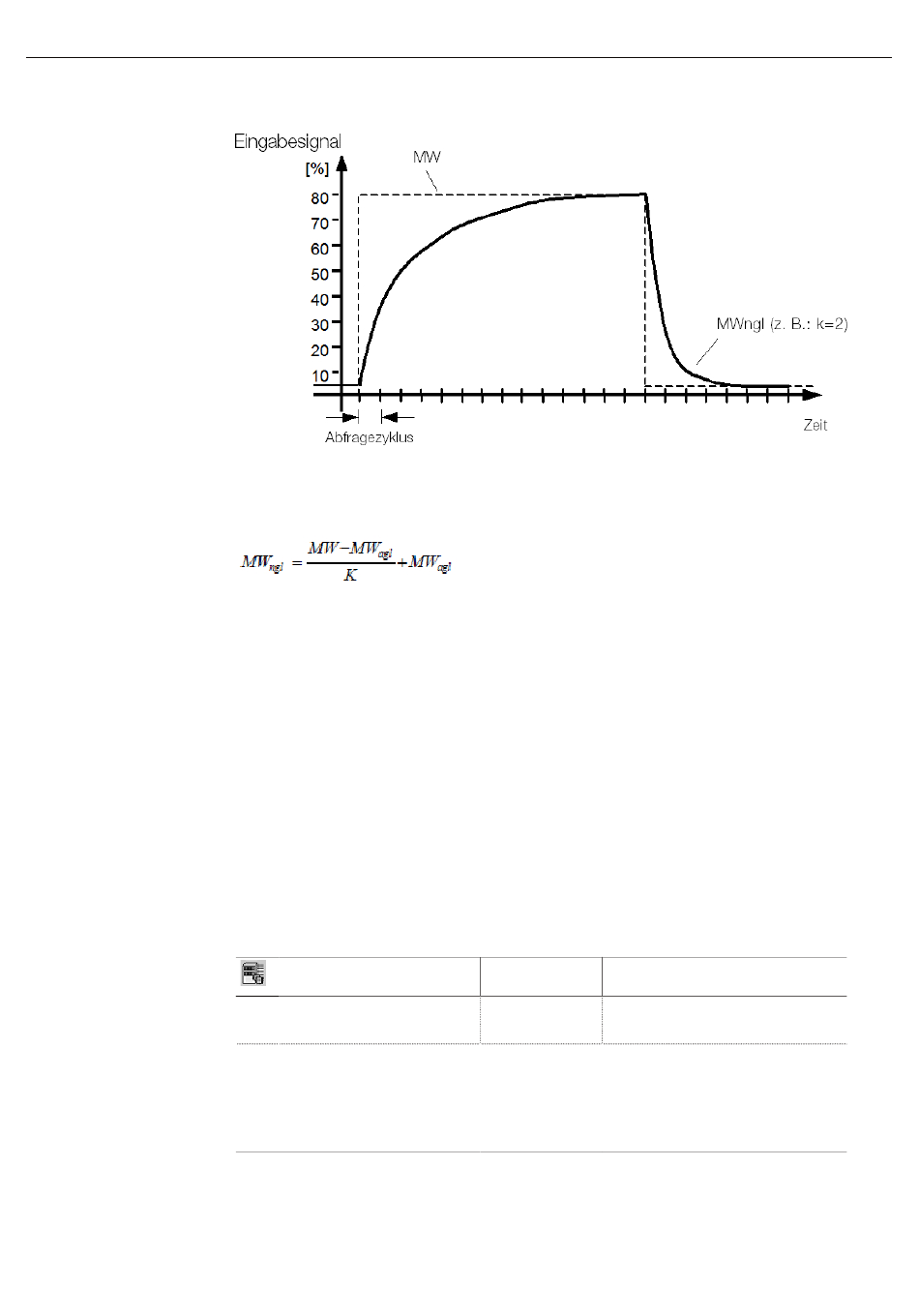

Abbildung 7: Glättung analoger Werte
Der IOC berechnet den neuen Wert nach der folgenden Formel:
MWngl = berechneter neuer analoger Messwert
MW = analoger Ausgabewert (Ergebnis der A/D-Umrechnung)
MWagl = letzter berechneter Wert
k = Glättungsfaktor (1, 2, 4, 8, 16, ... 128)
Schwellwertüberwachung mit Integrationsalgorithmus
In der RTU500 gibt es zwei Methoden der Schwellwertüberwachung:
• Schwellüberwachung mit Integration
• Schwellwertüberwachung mit absolutem Höchstwert
Die Methode hängt von der Konfiguration der Parameter ab.
Parametername
Übertragungsmodus
Übertagungsmodus
– Integrierende Schwellwertüberwachung
– Absolute Schwellwertüberwachung
– Zyklische Übertragung
– Integrierende Schwellwertüberwachung + zyklische Übertragung
SCADA-Funktionen in Überwachungsrichtung
Verarbeitung von analogen Messwerten
Standard Parameterposition
Integrated threshold Datenpunkt - PDP (AMI, MFI)
supervision
ABB AG - 1KGT 150 797 V003 0 | 2-13
