SCADA-Funktionen in Überwachungsrichtung
Verarbeitung von digitalen Messwerten
2-22 | 1KGT 150 797 V003 0 - ABB AG
Digitalfilter
Der Konfigurations-Parameter Digitalfilter legt die Anzahl von Millisekunden fest, die ein Eingang
stabil sein muss, bevor er als neuer Signalzustand akzeptiert wird.
Der Konfigurations-Parameter Digitalfilter dient dazu, normales Kontaktprellen zu verhindern.
Parametername
Prelllfilterzeit
Wertebereich: 2... 255 ms oder abgeschaltet
Die Prellfilterzeit des digitalen Filters legt die Zeit fest, die ein Eingang stabil sein muss, bevor er als neuer Signalzustand
akzeptiert wird.
Hat ein Eingangskanal seinen Zustand verändert und soll als Ereignis an die PDP übertragen werden,
gilt der Zeitpunkt der letzten Flanke vor Ablauf der Filterzeit als Zeitstempel für das Ereignis.
1

Eingabekanal

0
Prellfilterzeit
Zähler
255
7
6
5
4
3
2
1
0

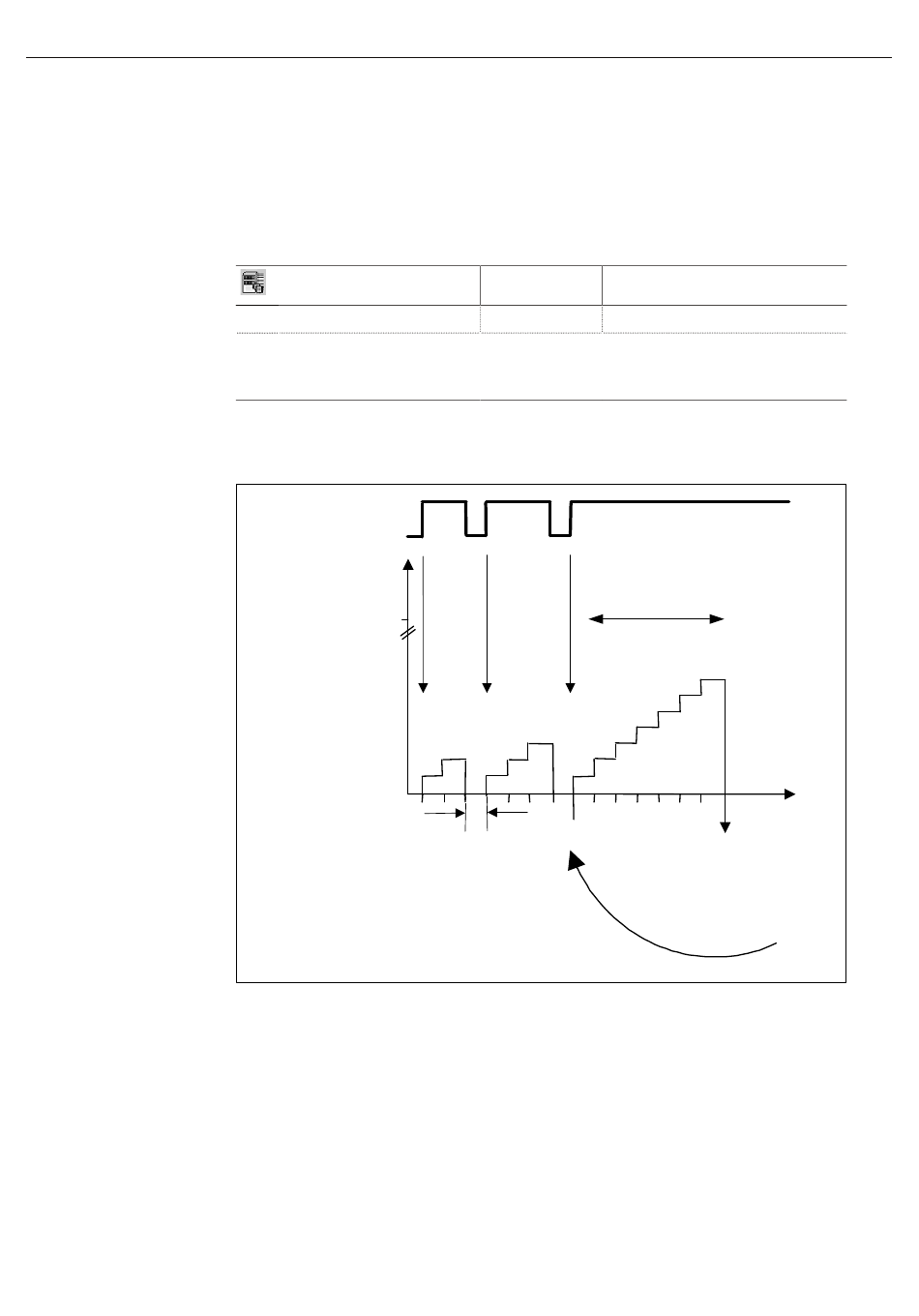

Abbildung 14: Digitalfilter (Kontaktprellen)
Konsistenzprüfung
Ein DMI ist ein Bitmuster mit einer Länge von 8 oder 16 Bits. Der Wert ist nur dann gültig, wenn
alle binären Kanäle des DMI während der Einschwingzeit gültig und stabil sind. Dies ist dann der
Fall, wenn sich während der Einschwingzeit kein Eingang ändert. Die Änderung eines Eingabekanals
startet die Einschwingzeit neu.
Der Konfigurations-Parameter Einschwingzeit dient der Definition der minimalen Einschwingzeit.
Standard Parameterposition
10 ms SPI, DPI, DMI, STI, ITI, BSI – PDP-Parameter
Prellfilterzeit
(z. B. 7 ms)
(a)
1ms
RTU500 Serie Fernwirk-Unterstation
Zeit
Ereignis im FIFO-
Speicher mit
Zeitstempel von (a)
