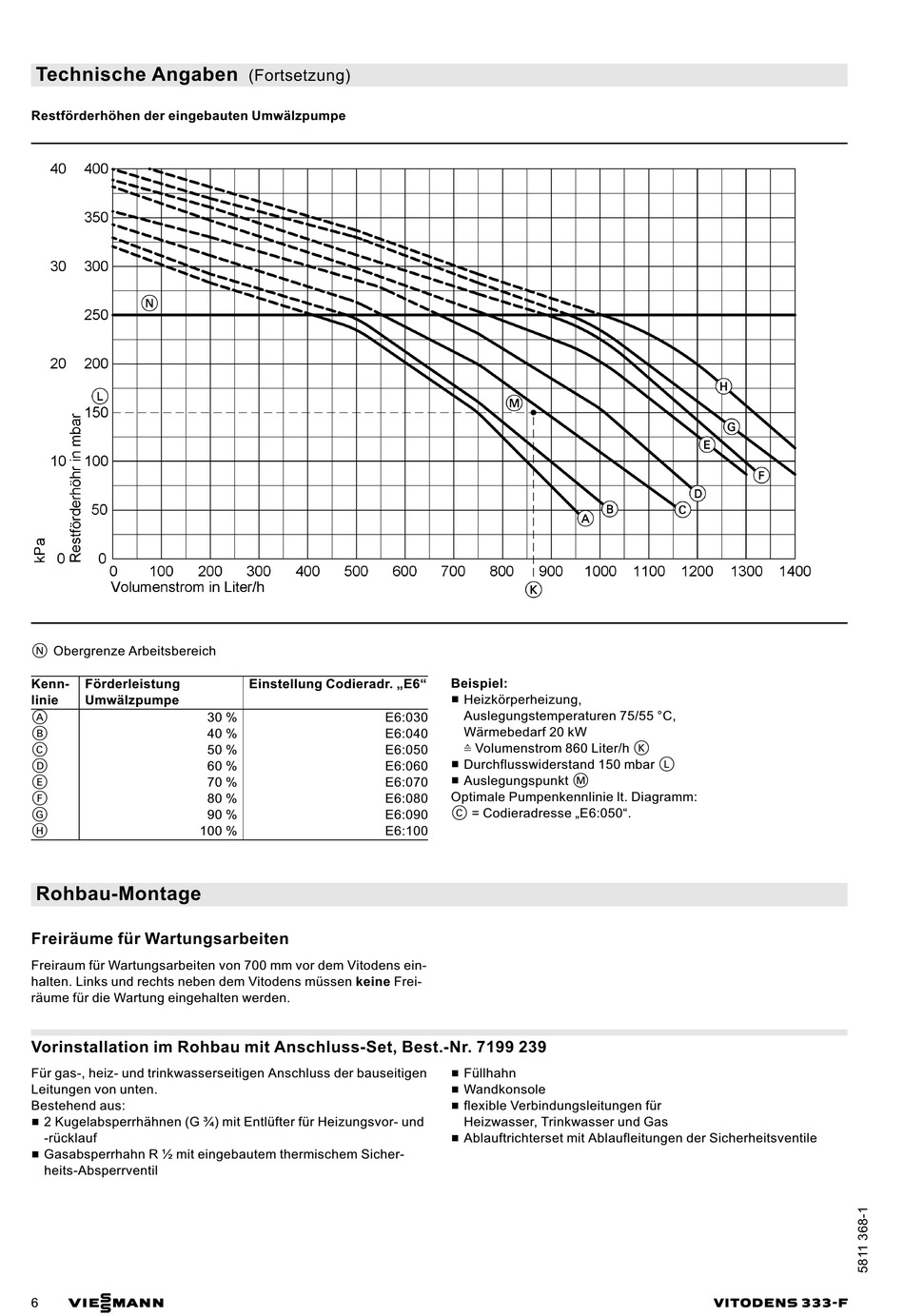

Technische Angaben
Restförderhöhen der eingebauten Umwälzpumpe
N Obergrenze Arbeitsbereich
Kenn-
Förderleistung
linie
Umwälzpumpe
A
B
C
D
E
F
G
H
100 %
Rohbau-Montage
Freiräume für Wartungsarbeiten
Freiraum für Wartungsarbeiten von 700 mm vor dem Vitodens ein-
halten. Links und rechts neben dem Vitodens müssen keine Frei-
räume für die Wartung eingehalten werden.
Vorinstallation im Rohbau mit Anschluss-Set, Best.-Nr. 7199 239
Für gas-, heiz- und trinkwasserseitigen Anschluss der bauseitigen
Leitungen von unten.
Bestehend aus:
&
2 Kugelabsperrhähnen (G ¾) mit Entlüfter für Heizungsvor- und
-rücklauf
&
Gasabsperrhahn R ½ mit eingebautem thermischem Sicher-
heits-Absperrventil
VIESMANN
6
(Fortsetzung)
Einstellung Codieradr. „E6"
30 %
40 %
50 %
60 %
70 %
80 %
90 %
Beispiel:
&
Heizkörperheizung,
Auslegungstemperaturen 75/55 °C,
E6:030
Wärmebedarf 20 kW
E6:040
≙ Volumenstrom 860 Liter/h K
E6:050
Durchflusswiderstand 150 mbar L
&
E6:060
Auslegungspunkt M
&
E6:070
Optimale Pumpenkennlinie lt. Diagramm:
E6:080
C = Codieradresse „E6:050".
E6:090
E6:100
&
Füllhahn
&
Wandkonsole
&
flexible Verbindungsleitungen für
Heizwasser, Trinkwasser und Gas
&
Ablauftrichterset mit Ablaufleitungen der Sicherheitsventile
VITODENS 333-F
