Datenblatt
Best. Nr. und Preise: siehe Preisliste

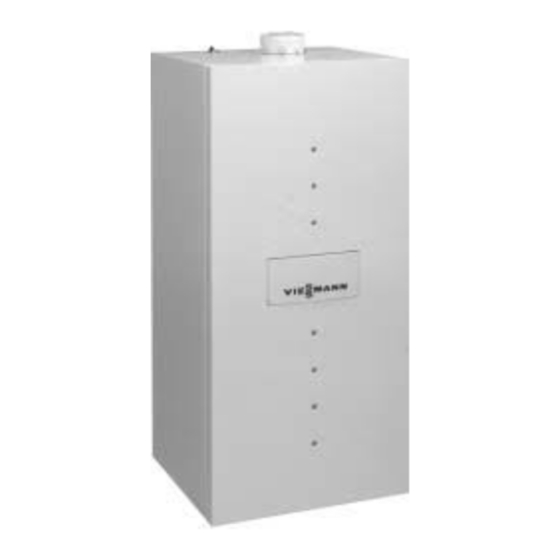

Vitodens 222
Typ WS2
Gas Brennwertkessel als Kompaktkessel,
mit modulierendem MatriX compact Gasbrenner,
für raumluftabhängigen und raumluftunabhängigen Betrieb.
Mit integriertem untenliegenden Ladespeicher, 86 Liter, für
hohen Trinkwasser Komfort.
Für Erd und Flüssiggas
5811 290
7/2003
Gas Brennwert Kompaktkessel
VDE Zeichengenehmigung mit Fertigungsüberwachung
nach DIN EN 50165
CE Kennzeichnung entsprechend bestehenden
EG Richtlinien
Österreichisches Prüfzeichen zum Nachweis der
elektrotechnischen Sicherheit
Schadstoffarme Verbrennung. Unterschreitet deutlich die Grenz
werte des Umweltzeichens Blauer Engel nach RAL UZ 61.
VITODENS 222
6,6 bis 26,3 kW
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Viessmann VITODENS 222 Typ WS2
Inhaltszusammenfassung für Viessmann VITODENS 222 Typ WS2
- Seite 1 VITODENS 222 Gas Brennwert Kompaktkessel 6,6 bis 26,3 kW Datenblatt Best. Nr. und Preise: siehe Preisliste Vitodens 222 VDE Zeichengenehmigung mit Fertigungsüberwachung nach DIN EN 50165 Typ WS2 CE Kennzeichnung entsprechend bestehenden EG Richtlinien Gas Brennwertkessel als Kompaktkessel, mit modulierendem MatriX compact Gasbrenner, Österreichisches Prüfzeichen zum Nachweis der für raumluftabhängigen und raumluftunabhängigen Betrieb.
-
Seite 2: Produktinformation
Produktinformation VITODENS 222 Herausragendes Merkmal des Vitodens 222 Immer sofort warmes Wasser ist, dass er viel Leistung und Komfort auf wenig Platz konzentriert. Er passt selbst Der hohe Wasserkomfort des in Nischen oder unters Dach, bietet dabei Vitodens 222 resultiert aus der Kombi jede Menge Komfort und das zu einem nation des leistungsstarken Platten attraktiven Preis. - Seite 3 Produktinformation Schnittdarstellung Inox Radial Heizflächen aus Edelstahl Rostfrei für hohe Betriebssicherheit bei langer Nutzungsdauer und große Wärmeleistung auf kleinstem Raum Modulierender MatriX compact Brenner für extrem niedrige Schadstoff Emissionen Integriertes Membran Ausdehnungsgefäß Integrierte, drehzahlgeregelte Heizkreispumpe Witterungsgeführte, digitale Kesselkreisregelung mit menügeführter Bedieneinheit Comfortrol Trinkwasser Ladespeicher VITODENS 222...
-
Seite 4: Technische Angaben
Vitodens 222 Technische Angaben Gas Heizkessel, Bauart B und C, Kategorie I (Erdgas Ausführung) 2ELL Kategorie II (Flüssiggas Ausführung) 2ELL 3P Nenn Wärmeleistungsbereich = 50/30 ºC 6,6 26,3 = 80/60 ºC 6 24 Nenn Wärmebelastung 6,3 25 Produkt ID Nummer CE 0085 AT 0355 Gasanschlussdruck Erdgas... - Seite 5 Die Abgastemperatur bei Rücklauftemperatur von 30 ºC ist maßgeblich zur Auslegung der Abgasanlage. Die Abgastemperatur bei Rücklauftemperatur von 60 ºC dient zur Bestimmung des Einsatzbereiches von Abgasleitungen mit maximal zulässigen Betriebstemperaturen. " Technische Angaben zu den Komponenten der Viessmann Systemtechnik siehe separate Datenblätter. VITODENS 222...
- Seite 6 Vitodens 222 580 (Länge) 600 (Breite) min. 100 A Wandabstand mit Anschluss Set Zeichenerklärung Gasanschluss (Zubehör) B Wandabstand bei bauseitigem Heizungsrücklauf Heizungsvorlauf Anschluss C Öffnung für elektrische Versorgungs Kesselanschluss Stück Kondenswasserablauf leitungen Kaltwasser Warmwasser Zirkulation VITODENS 222...
- Seite 7 Drehzahlgeregelte Heizkreispumpe Drehzahlgeregelte Heizkreispumpe Die Pumpendrehzahl und damit die Eine individuelle Anpassung der min. und Anhand der Diagramme kann die Förder Förderleistung wird von der Regelung max. Drehzahl sowie der Drehzahl im leistung auf die jeweiligen Anlagenbedin in Abhängigkeit von Außentemperatur reduzierten Betrieb an die vorhandene gungen einreguliert werden.
-
Seite 8: Vorinstallation Im Rohbau
Rohbau Montage Vorinstallation im Rohbau Mit Anschluss Set (Best. Nr. 7170 914) Hinweise! für gas , heiz und trinkwasserseitigen Freiraum für Wartungsarbeiten von Anschluss der bauseitigen Leitungen 700 mm vor dem Vitodens einhalten. nach unten Links und rechts neben dem Vitodens bestehend aus: müssen keine Freiräume für die Wartung H 2 Kugelabsperrhähnen (G ¾) -
Seite 9: Rohbau Montage (Unterputz)
Rohbau Montage (Unterputz) Vorinstallation im Rohbau Mit Anschluss Set (Best. Nr. 7170 915) Hinweise! für bauseitigen Anschluss von oben oder Freiraum für Wartungsarbeiten von unten 700 mm vor dem Vitodens einhalten. bestehend aus: Links und rechts neben dem Vitodens H 2 Kugelabsperrhähnen (G ¾) müssen keine Freiräume für die Wartung mit Entlüfter, Heizwasser eingehalten werden. -
Seite 10: Rohbau Montage Elektrischer Anschluss
Rohbau Montage Elektrischer Anschluss Vorinstallation im Rohbau Elektrischer Anschluss Kesselpodest Bei den Arbeiten zum Netzanschluss die H höhenverstellbar, für Estrichböden von Anschlussbedingungen des örtlichen 10 bis 18 cm Energieversorgungsunternehmens und die H zur Aufstellung des Vitodens 222 auf VDE Vorschriften (a: ÖVE Vorschriften) dem Roh Fußboden beachten! H mit vorgestanzter Öffnung zur Durch... -
Seite 11: Regelung Für Angehobenen Betrieb
Regelung für angehobenen Betrieb Regelung für angehobenen Betrieb Eingebaut in den Vitodens H Für den raumtemperaturgeführten H Integriertes Diagnosesystem H Elektronische Kesselkreisregelung für Betrieb ist ein Uhrenthermostat A, F H Integrierte Speichertemperaturregelung den Betrieb des Vitodens mit ange oder M erforderlich hobener Kesselwassertemperatur Aufbau und Funktionen Aufbau... -
Seite 12: Regelung Für Witterungsgeführten Betrieb
Regelung für witterungsgeführten Betrieb Regelung für witterungsgeführten Betrieb Eingebaut in den Vitodens H Witterungsgeführte, digitale Kessel H Digitale Schaltuhr für Tages und H Frostschutzüberwachung der Heizungs kreisregelung zur gleitend abgesenkten Wochenprogramm mit je vier anlage Betriebsweise des Vitodens programmierbaren Zeiträumen H Integriertes Diagnosesystem H mit Standard Bedieneinheit oder pro Tag für reduzierten Betrieb,... - Seite 13 Regelung für witterungsgeführten Betrieb Heizkennlinieneinstellung (Neigung und Kesseltemperatursensor Speichertemperatursensor und Niveau) Ladetemperatursensor Der Kesseltemperatursensor ist in der Die Regelung regelt die Kesselwasser Regelung für witterungsgeführten Betrieb Die Sensoren sind in der Regelung ange temperatur (= Vorlauftemperatur des Heiz angeschlossen und in den Heizkessel schlossen und in den Heizkessel eingebaut.
-
Seite 14: Zubehör Zur Regelung Für Angehobenen Betrieb
Zubehör zur Regelung für angehobenen Betrieb Zubehör zur Regelung für angehobenen Betrieb Uhrenthermostat A Uhrenthermostat F Funkdatenübertragung, mit Schaltausgang (Zweipunkt Ausgang), mit Schaltausgang (Zweipunkt Ausgang), Best. Nr. 7450 021 Best. Nr. 9544 556 Best. Nr. 7450 023 bestehend aus Funkdatenempfänger und Sendemodul. - Seite 15 Zubehör zur Regelung für angehobenen Betrieb Uhrenthermostat M Funkuhrmodul, mit analogem Ausgang (Stetigregelung), Best. Nr. 7450 022 Best. Nr. 7450 024 Zum Empfang des Zeitzeichensenders Im Gegensatz zum Uhrenthermostat F DCF 77 . bewirkt der Uhrenthermostat M mit Funkgenaue Einstellung von Uhrzeit und analogem Ausgang je nach Abweichung Datum.
-
Seite 16: Zubehör Zur Regelung Für Witterungsgeführten Betrieb
Leitungslänge ca. 2 m, steckerfertig Schutzart: IP 32 Der Mischer Regler wird direkt auf den Zulässige Umgebungs Viessmann Mischer DN 20 bis 50 und temperatur R ½ bis 1¼ montiert. H bei Betrieb: 20 bis +100 ºC Der Temperaturwächter wird im Heizungs... - Seite 17 Zubehör zur Regelung für witterungsgeführten Betrieb Hinweis zur Raumtemperaturaufschal Anzeigeeinheit, tung (RS Funktion) bei Fernbedienungen Best. Nr. 7450 160 Die RS Funktion darf wegen der Trägheit von Fußbodenheizungen nicht auf einen Fußbodenheizkreis wirken. Wandmontagesockel mit Blindabdeckung, Best. Nr. 7148 913 (wenn die Bedieneinheit der Regelung als Fernbedienung eingesetzt werden soll) Zum Einsatz in die Regelung für witterungs...
- Seite 18 Zubehör zur Regelung für witterungsgeführten Betrieb Fernbedienungsgerät WS, Fernbedienungsgerät RS, Raumtemperatursensor, Best. Nr. 7450 027 Best. Nr. 7450 028 Best. Nr. 7408 012 Das Fernbedienungsgerät übernimmt für Das Fernbedienungsgerät übernimmt Separater Raumtemperatursensor als einen Heizkreis die Einstellung der für einen Heizkreis die Einstellung der Ergänzung zum Fernbedienungsgerät RS;...
-
Seite 19: Zubehör Zum Vitodens 222 Auslieferungszustand
Zubehör zum Vitodens 222 Auslieferungszustand Zubehör zum Vitodens 222 Neutralisationseinrichtung mit Neutralisationsgranulat Best. Nr. 7252 666 DN 40 Neutralisationsgranulat (2 × 1,3 kg) Best. Nr. 9524 670 Ablauftrichterset Ablauftrichter mit Siphon und Rosette Best. Nr. 7250 508 Auslieferungszustand Gas Brennwertkessel mit Inox Radial Heiz fläche, modulierendem MatriX compact Gasbrenner für Erd und Flüssiggas nach DVGW Arbeitsblatt G260, Aqua Platine mit... -
Seite 20: Abgastemperatur Absicherung
Festbrennstoffkessel), H Heizungsanlagen mit Solaranlage, H Gebieten mit hartem Trinkwasser (u 15 ºdH). Abgassysteme Abgastemperatur Absicherung Die Viessmann Abgas /Zuluftsysteme Die einfache Abgasleitung muss eine (AZ Systeme) für raumluftunabhängigen baurechtliche Zulassung des Deutschen Betrieb Institutes für Bautechnik (DIBt) haben H senkrechte Dachdurchführung, (raumluftabhängige Betriebsweise). - Seite 21 Erwärmung bei Wassermangel nicht für Vitodens. Die Heizkessel sind nach DIN 4751 2 auftreten kann. H für Warmwasser Heizungsanlagen bis Viessmann Vitodens 222 sind mit einer 100 ºC Vorlauftemperatur und Wassermangelsicherung (Trockengehschutz) H für Heißwasser Heizungsanlagen bis ausgerüstet. Durch Prüfungen ist nach 110 ºC Vorlauftemperatur...
-
Seite 22: Trinkwasserseitiger Anschluss (Anschluss Nach Din 1988)
DIN 1988 und unserer Empfehlung auch ein Trinkwasserfilter eingebaut werden, damit kein unerwünschter Schmutz in die Trink wasseranlage eingetragen wird. Technische Änderungen vorbehalten. Viessmann Werke GmbH & Co KG D 35107 Allendorf Telefon: (0 64 52) 70 0 Telefax: (0 64 52) 70 27 80 www.viessmann.de...
