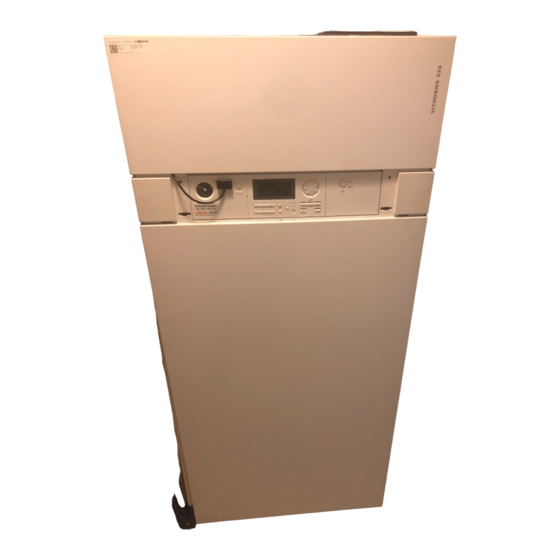

Viessmann Vitodens 333 Typ WS3B Handbuch
Vorschau ausblenden
Andere Handbücher für Vitodens 333 Typ WS3B:
- Montageanleitung (16 Seiten) ,
- Serviceanleitung (132 Seiten)
Werbung
Inhaltsverzeichnis
Bestell−/Herstellnummern und Zuordnung
Kesselkomplettnummern
Kesselcodierstecker
Geräteschnittbild
Gerätedaten
Produktbeschreibung
Funktionsbeschreibung Regelung Vitotronic 100 und 200
Funktion Verbrennungsregelung Lambda−Pro−Control
Funktion Warmwasserbereitung mit Ladespeicher
Neigung/Niveau ändern
Inbetriebnahme
Heizungsanlage befüllen/entlüften
Umstellung der Gasart bei Lambda−Pro−Control"
(nur bei Betrieb mit Flüssiggas)
Uhrzeit und Datum einstellen
Brenner mit Lambda−Pro−Control" einregulieren
Parameter der Verbrennungsregelung Lambda−Pro−Control"
ändern
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Anlagenausführungen
LON−Teilnehmer einstellen
Max. Heizleistung einstellen
Dichtheitsprüfung AZ−System (Ringspaltmessung)
Estrich trocknen
Zusatzfunktion Trinkwasser (Legionellenfunktion)
Externes Sperren, Anfordern, Betriebsartumschaltung
Störungsbehebung
Funktionsablauf und Störungen bei Inbetriebnahme
Aktuelle Störungen auslesen
Fehler entriegeln
Fehlerhistorie
Fehlermeldungen
Anzeige Wartung abfragen und zurücksetzen
Ionisationsstrom messen
Zünd− und Ionisationselektrode (Lambda−Pro−Control)
prüfen/einstellen
Brennerdichtung (Lambda−Pro−Control) prüfen
Platzierung der Sensoren
Sensoren prüfen / Sensorkennlinien
Plattenwärmetauscher prüfen
Plattenwärmetauscher mit Spülsystem 7179753 reinigen
Anodenschutzstrom mit Anodenprüfgerät prüfen
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Vitodens 333, Typ WS3B (13, 19 kW)
. . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . .
im Reg. 8.12
. . . . . . . . . .
. . . . . . .
im Reg. 8.18
im Reg. 8.12
im Reg. 8.12
im Reg. 8.12
. . . . . . . . . . . . . . . .
im Reg. 8.12
im Reg. 8.12
im Reg. 8.12
. . . . . .
im Reg. 8.12
im Reg. 8.12
. . . . . . .
im Reg. 8.12
. . .
im Reg. 8.12
. . . . .
im Reg. 8.12
im Reg. 8.12
im Reg. 8.12
im Reg. 8.12
im Reg. 8.12
. . . . . . . . .
im Reg. 8.12
. . . . . . . . . . . . . . . . . . .
im Reg. 8.12
im Reg. 8.12
im Reg. 8.18
.
im Reg. 8.18
. . . . . . .
im Reg. 8.18
Reg 8.19−1
Seite
2
2
2
3
3
4
4
6
6
7
8
10
10
11
12
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Viessmann Vitodens 333 Typ WS3B
Inhaltszusammenfassung für Viessmann Vitodens 333 Typ WS3B
- Seite 1 Vitodens 333, Typ WS3B (13, 19 kW) Inhaltsverzeichnis Seite Bestell−/Herstellnummern und Zuordnung ......Kesselkomplettnummern .
- Seite 2 Vitodens 333, Typ WS3B (13, 19 kW) Inhaltsverzeichnis Seite Trinkwasserspeicher reinigen ......im Reg. 8.18 Magnesiumanode prüfen/austauschen (falls erforderlich) im Reg.
-
Seite 3: Gerätedaten
Vitodens 333, Typ WS3B (13, 19 kW) Bestell−/Herstellnummern und Zuordnung Geräteschnittbild A Inox−Radial Wärmetauscher 4 Liter B Modulierender MatriX−compact Brenner H Leistung 4,2 − 13KW (16 kW bei Trinkwasserbereitung) H Leistung 4,8 − 19 kW C Digitale Kesselkreisregelung für angehobenen− oder witterungs geführten Betrieb D Integriertes MAG 12 Liter 0,75 bar E Plattenwärmetauscher... - Seite 4 Vitodens 333, Typ WS3B (13, 19 kW) Produktbeschreibung Funktion Verbrennungsregelung Lambda−Pro−Control Die elektronische Verbrennungsregelung des Vitodens 300 nutzt den physika lischen Zusammenhang zwischen der Höhe des Ionisationsstroms und der Luftzahl l. Bei allen Gasqualitäten stellt sich bei Luftzahl 1 der maximale Ionisationsstrom ein.
-
Seite 5: Produktbeschreibung
Vitodens 333, Typ WS3B (13, 19 kW) Produktbeschreibung Zur Kontrolle der Verbrennungsqualität wird der CO −Gehalt oder der −Gehalt des Abgases gemessen. Mit den gemessenen Werten wird die vor liegende Luftzahl ermittelt. Das Verhältnis zwischen CO − oder O −Gehalt und Luftzahl l ist in der folgenden Tabelle dargestellt. - Seite 6 Vitodens 333, Typ WS3B (13, 19 kW) Inbetriebnahme Umstellung der Gasart bei Lambda−Pro−Control" (nur bei Betrieb mit Flüssiggas) Der Heizkessel ist mit einer elektronischen Verbrennungsregelung ausgestat tet, die den Brenner entsprechend der jeweils vorliegenden Gasqualität auf eine optimale Verbrennung einreguliert. H Bei Betrieb mit Erdgas ist deshalb für den gesamten Wobbeindexbereich keine Umstellung erforderlich.
- Seite 7 Vitodens 333, Typ WS3B (13, 19 kW) Inbetriebnahme Brenner mit Lambda−Pro−Control" einregulieren Die elektronische Verbrennungsregelung sorgt automatisch für eine optimale Verbrennungsqualität. Bei der Erstinbetriebnahme/Wartung ist nur eine Kon trolle der Verbrennungswerte erforderlich. Dazu den CO − oder O −Gehalt messen. Funktionsbeschreibung der elektronischen Verbrennungsregelung siehe Folgeseiten bzw.
- Seite 8 Vitodens 333, Typ WS3B (13, 19 kW) Inbetriebnahme Parameter der Verbrennungsregelung Lambda−Pro−Control" ändern Die Parameter werden über Codieradressen in Codierung 2 geändert. Codieradressen aufrufen 1. L und G ca. 2 s gleic h zeitig drü 5. Zum Ausstieg Wert der Codier cken;...
- Seite 9 Vitodens 333, Typ WS3B (13, 19 kW) Inbetriebnahme CA im Funktionsart Mögliche Umstellung 85:0 Normaler Betrieb 85:1 Manuelles Kalibrieren der Verbrennungs regelung. Während des Kalibrierens blinkt zusätzlich die rote Störanzeige. Wenn die rote Störanzeige nicht mehr blinkt (nach ca.1 min) ist der Vorgang beendet.
-
Seite 10: Ionisationsstrom Messen
Vitodens 333, Typ WS3B (13, 19 kW) Störungsbehebung Ionisationsstrom messen 1. Leitung abziehen und Messgerät anschließen (Adapterleitung ist als Zubehör lieferbar). 2. Obere Wärmeleistung einstellen. Regelung für angehobenen Betrieb: H K und d gleichzeitig min. 2 Sekunden drücken. H Mit a/b in der Anzeige 2 auswählen. - Seite 11 Vitodens 333, Typ WS3B (13, 19 kW) Störungsbehebung Zünd− und Ionisationselektrode (Lambda−Pro−Control) prüfen/ einstellen A Zündelektroden B Ionisationselektrode 1. Elektroden auf Abnutzung und 3. Abstände prüfen. Sind die Verschmutzung prüfen. Abstände nicht in Ordnung oder 2. Elektroden mit kleiner Bürste die Elektroden beschädigt, Elektro (keine Drahtbürste) oder Schleif den mit Dichtung austauschen und...
- Seite 12 Vitodens 333, Typ WS3B (13, 19 kW) Störungsbehebung Brennerdichtung (Lambda−Pro−Control) prüfen Dichtung alle 2 Jahre austauschen 5. Vier Muttern G lösen und Bren 1. Anlagenschalter an der Regelung und Netzspannung ausschalten. ner abnehmen. 2. Gasabsperrhahn schließen und Achtung sichern. Beschädigungen des Draht 3.
-
Seite 13: Ersatzteillisten Mit Bestellnummern
Vitodens 333, Typ WS3B (13, 19 kW) Ersatzteillisten mit Bestellnummern Pos. Bezeichnung 13 KW 19 KW Anschlussrohr WT 7823162 7825422 Vorlaufverrohrung 7822924 Anschlussrohr WW (Bogen) 7824611 7825423 Anschlussrohr WW 7822926 Anschlussrohr KW Speicher 7822927 Anschlussrohr RL 7823163 Gasverrohrung 7825158 7825424 Schichtladespeicher 86L 7822631 Siphon... - Seite 14 Vitodens 333, Typ WS3B (13, 19 kW) Ersatzteillisten mit Bestellnummern Pos. Bezeichnung 13 KW 19 KW Sicherungsfeder (1 Stück) 7819188 Plattenwärmetauscher 7822474 Dichtungsatz PWT 7822933 Spezialschmierfett Unisilkon L250L 6g 7819602 Wärmeleitpaste Wacker P12 7819193 Durchführungstüllen−Satz 7822942 Brennerdichtung D=187/178 mm 7823346 Wärmedämmring 7823347 Flammkörper D=95 mm...
- Seite 15 Vitodens 333, Typ WS3B (13, 19 kW) Ersatzteillisten mit Bestellnummern Pos. Bezeichnung 13 KW 19 KW Kabelbaum X8/X9 7823330 Kabelbaum 100/35/54/Erde 7823483 Anschlussleitung Schrittmotor 7823043 Kabelbaum Ionisation/KM−Bus intern 7823331 Ion−Ltg. mit Winkelst.l=300 doppelt isoliert 7825473 LON Modul HO1 7179113 Leiterplatte Adapter 7823033 Sicherungsgriff 6,3AT 7823502...
- Seite 16 Vitodens 333, Typ WS3B (13, 19 kW) Ersatzteillisten mit Bestellnummern Pos. Bezeichnung 13 KW 19 KW Flanschdämmung 7823572 Bedienungsanl. Vitotronic 100 HC1 5581452 Bedienungsanl. Vitotronic 200 HO1 5581511 Montageanl. Vitodens 333 WS3B 5851634 Serviceanl. Vitodens 333 WS3B 5681568 Montageanl. Kommunikationsmodul LON 5851548 Hinweis: fettgedruckte Positionen sind ohne Abbildung Zubehör:...
- Seite 17 Vitodens 333, Typ WS3B (13, 19 kW) Einzelteillisten mit Positionsnummern A Typenschild Reg 8.19−17...
- Seite 18 Vitodens 333, Typ WS3B (13, 19 kW) Einzelteillisten mit Positionsnummern Reg 8.19−18...
- Seite 19 Vitodens 333, Typ WS3B (13, 19 kW) Einzelteillisten mit Positionsnummern Reg 8.19−19...
- Seite 20 Vitodens 333, Typ WS3B (13, 19 kW) Einzelteillisten mit Positionsnummern Reg 8.19−20...
- Seite 21 Vitodens 333, Typ WS3B (13, 19 kW) Einzelteillisten mit Positionsnummern Reg 8.19−21...
- Seite 22 Vitodens 333, Typ WS3B (13, 19 kW) Anschluss und Verdrahtungsschemata Externe Anschlüsse Reg 8.19−22...
-
Seite 23: Anschluss Und Verdrahtungsschemata
Vitodens 333, Typ WS3B (13, 19 kW) Anschluss und Verdrahtungsschemata ! Außentemperatursensor A1 Grundleiterplatte ? Vorlauftemperatursensor A2 Schaltnetzteil A3 Optolink hydraulische Weiche % Speichertemperatursensor A4 Feuerungsautomat sÖ Interne Umwälzpumpe A5 Bedienteil sK Ladepumpe A6 Codierstecker dG Gasmagnetventil A7 Anschlussadapter fÖ Netzanschluss A8 Kommunikationsmodul LON lH Netzanschluss Zubehör und (Reg 9.4) - Seite 24 Vitodens 333, Typ WS3B (13, 19 kW) Anschluss und Verdrahtungsschemata Interne Anschlüsse A1 Grundleiterplatte § Kesseltempera tursensor $ Auslaufsensor aA Ionisationselek trode aG Abgastempera tursensor dÖ Schrittmotor für Umschaltventil fJ Thermoschalter 100/80 °C gF Zündeinheit a−Ö Gebläsemotor Netzleitung a−−A Gebläsemotor Steuerleitung aNF Luftdrucksensor a:Ö...
