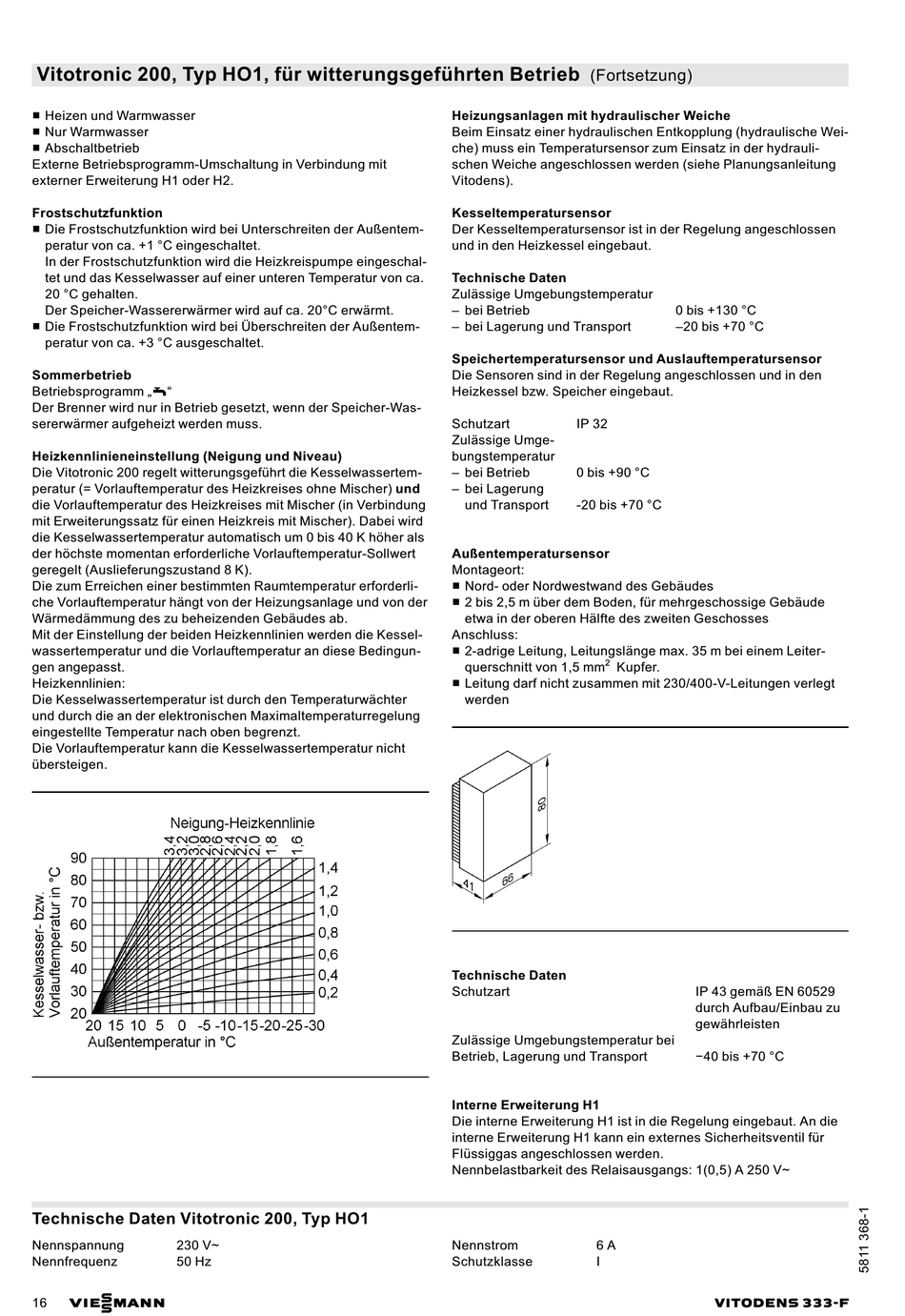

Vitotronic 200, Typ HO1, für witterungsgeführten Betrieb
& Heizen und Warmwasser
&
Nur Warmwasser
&
Abschaltbetrieb
Externe Betriebsprogramm-Umschaltung in Verbindung mit
externer Erweiterung H1 oder H2.
Frostschutzfunktion
& Die Frostschutzfunktion wird bei Unterschreiten der Außentem-
peratur von ca. +1 °C eingeschaltet.
In der Frostschutzfunktion wird die Heizkreispumpe eingeschal-
tet und das Kesselwasser auf einer unteren Temperatur von ca.
20 °C gehalten.
Der Speicher-Wassererwärmer wird auf ca. 20°C erwärmt.
&
Die Frostschutzfunktion wird bei Überschreiten der Außentem-
peratur von ca. +3 °C ausgeschaltet.
Sommerbetrieb
Betriebsprogramm „w"
Der Brenner wird nur in Betrieb gesetzt, wenn der Speicher-Was-
sererwärmer aufgeheizt werden muss.
Heizkennlinieneinstellung (Neigung und Niveau)
Die Vitotronic 200 regelt witterungsgeführt die Kesselwassertem-
peratur (= Vorlauftemperatur des Heizkreises ohne Mischer) und
die Vorlauftemperatur des Heizkreises mit Mischer (in Verbindung
mit Erweiterungssatz für einen Heizkreis mit Mischer). Dabei wird
die Kesselwassertemperatur automatisch um 0 bis 40 K höher als
der höchste momentan erforderliche Vorlauftemperatur-Sollwert
geregelt (Auslieferungszustand 8 K).
Die zum Erreichen einer bestimmten Raumtemperatur erforderli-
che Vorlauftemperatur hängt von der Heizungsanlage und von der
Wärmedämmung des zu beheizenden Gebäudes ab.
Mit der Einstellung der beiden Heizkennlinien werden die Kessel-
wassertemperatur und die Vorlauftemperatur an diese Bedingun-
gen angepasst.
Heizkennlinien:
Die Kesselwassertemperatur ist durch den Temperaturwächter
und durch die an der elektronischen Maximaltemperaturregelung
eingestellte Temperatur nach oben begrenzt.
Die Vorlauftemperatur kann die Kesselwassertemperatur nicht
übersteigen.

Technische Daten Vitotronic 200, Typ HO1

Nennspannung 230 V~
Nennfrequenz 50 Hz
VIESMANN
16
(Fortsetzung)
Heizungsanlagen mit hydraulischer Weiche
Beim Einsatz einer hydraulischen Entkopplung (hydraulische Wei-
che) muss ein Temperatursensor zum Einsatz in der hydrauli-
schen Weiche angeschlossen werden (siehe Planungsanleitung
Vitodens).
Kesseltemperatursensor
Der Kesseltemperatursensor ist in der Regelung angeschlossen
und in den Heizkessel eingebaut.
Technische Daten
Zulässige Umgebungstemperatur
– bei Betrieb
– bei Lagerung und Transport
Speichertemperatursensor und Auslauftemperatursensor
Die Sensoren sind in der Regelung angeschlossen und in den
Heizkessel bzw. Speicher eingebaut.
Schutzart IP 32
Zulässige Umge-
bungstemperatur
– bei Betrieb
0 bis +90 °C
– bei Lagerung
und Transport -20 bis +70 °C
Außentemperatursensor
Montageort:
& Nord- oder Nordwestwand des Gebäudes
& 2 bis 2,5 m über dem Boden, für mehrgeschossige Gebäude
etwa in der oberen Hälfte des zweiten Geschosses
Anschluss:
& 2-adrige Leitung, Leitungslänge max. 35 m bei einem Leiter-
2
querschnitt von 1,5 mm Kupfer.
& Leitung darf nicht zusammen mit 230/400-V-Leitungen verlegt
werden
Technische Daten
Schutzart
Zulässige Umgebungstemperatur bei
Betrieb, Lagerung und Transport
Interne Erweiterung H1
Die interne Erweiterung H1 ist in die Regelung eingebaut. An die
interne Erweiterung H1 kann ein externes Sicherheitsventil für
Flüssiggas angeschlossen werden.
Nennbelastbarkeit des Relaisausgangs: 1(0,5) A 250 V~
Nennstrom 6 A
Schutzklasse I
0 bis +130 °C
–20 bis +70 °C
IP 43 gemäß EN 60529
durch Aufbau/Einbau zu
gewährleisten
−40 bis +70 °C
VITODENS 333-F
