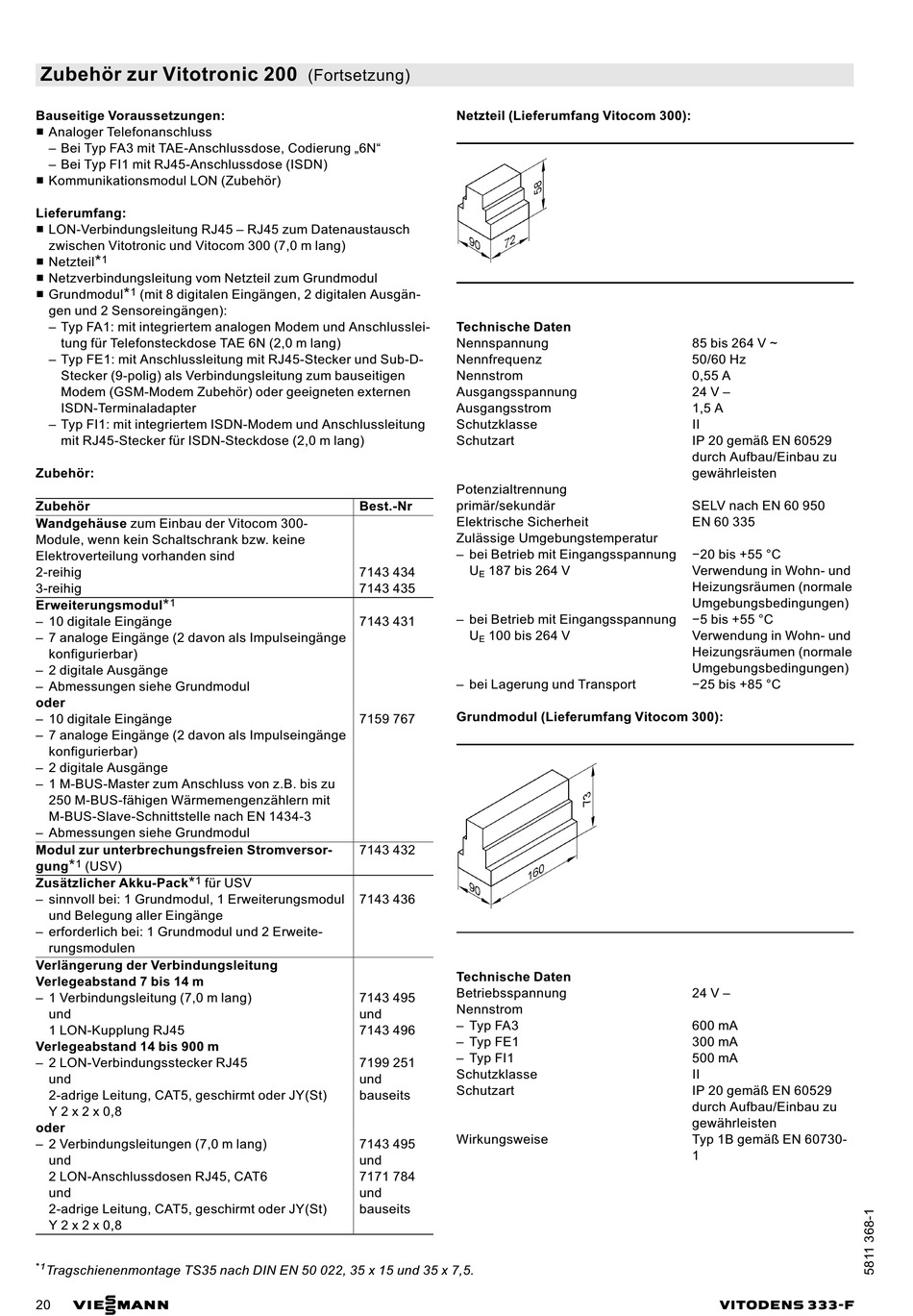

Viessmann VITODENS 333-F Typ WS3A Datenblatt Seite 20

Zubehör zur Vitotronic 200
Bauseitige Voraussetzungen:
&
Analoger Telefonanschluss
– Bei Typ FA3 mit TAE-Anschlussdose, Codierung „6N"
– Bei Typ FI1 mit RJ45-Anschlussdose (ISDN)
& Kommunikationsmodul LON (Zubehör)
Lieferumfang:
LON-Verbindungsleitung RJ45 – RJ45 zum Datenaustausch
&
zwischen Vitotronic und Vitocom 300 (7,0 m lang)
* 1
& Netzteil
& Netzverbindungsleitung vom Netzteil zum Grundmodul
* 1
& Grundmodul (mit 8 digitalen Eingängen, 2 digitalen Ausgän-
gen und 2 Sensoreingängen):
– Typ FA1: mit integriertem analogen Modem und Anschlusslei-
tung für Telefonsteckdose TAE 6N (2,0 m lang)
– Typ FE1: mit Anschlussleitung mit RJ45-Stecker und Sub-D-
Stecker (9-polig) als Verbindungsleitung zum bauseitigen
Modem (GSM-Modem Zubehör) oder geeigneten externen
ISDN-Terminaladapter
– Typ FI1: mit integriertem ISDN-Modem und Anschlussleitung
mit RJ45-Stecker für ISDN-Steckdose (2,0 m lang)
Zubehör:
Zubehör
Wandgehäuse zum Einbau der Vitocom 300-
Module, wenn kein Schaltschrank bzw. keine
Elektroverteilung vorhanden sind
2-reihig
3-reihig
* 1
Erweiterungsmodul
– 10 digitale Eingänge
– 7 analoge Eingänge (2 davon als Impulseingänge
konfigurierbar)
– 2 digitale Ausgänge
– Abmessungen siehe Grundmodul
oder
– 10 digitale Eingänge
– 7 analoge Eingänge (2 davon als Impulseingänge
konfigurierbar)
– 2 digitale Ausgänge
– 1 M-BUS-Master zum Anschluss von z.B. bis zu
250 M-BUS-fähigen Wärmemengenzählern mit
M-BUS-Slave-Schnittstelle nach EN 1434-3
– Abmessungen siehe Grundmodul
Modul zur unterbrechungsfreien Stromversor-
* 1
gung (USV)
* 1
Zusätzlicher Akku-Pack für USV
– sinnvoll bei: 1 Grundmodul, 1 Erweiterungsmodul
und Belegung aller Eingänge
– erforderlich bei: 1 Grundmodul und 2 Erweite-
rungsmodulen
Verlängerung der Verbindungsleitung
Verlegeabstand 7 bis 14 m
– 1 Verbindungsleitung (7,0 m lang)
und
1 LON-Kupplung RJ45
Verlegeabstand 14 bis 900 m
– 2 LON-Verbindungsstecker RJ45
und
2-adrige Leitung, CAT5, geschirmt oder JY(St)
Y 2 x 2 x 0,8
oder
– 2 Verbindungsleitungen (7,0 m lang)
und
2 LON-Anschlussdosen RJ45, CAT6
und
2-adrige Leitung, CAT5, geschirmt oder JY(St)
Y 2 x 2 x 0,8
*1
Tragschienenmontage TS35 nach DIN EN 50 022, 35 x 15 und 35 x 7,5.
VIESMANN
20
(Fortsetzung)
Netzteil (Lieferumfang Vitocom 300):
Technische Daten
Nennspannung
Nennfrequenz
Nennstrom
Ausgangsspannung
Ausgangsstrom
Schutzklasse
Schutzart
Potenzialtrennung
primär/sekundär
Best.-Nr
Elektrische Sicherheit
Zulässige Umgebungstemperatur
– bei Betrieb mit Eingangsspannung
U
7143 434
E
7143 435
– bei Betrieb mit Eingangsspannung
7143 431
U
E
– bei Lagerung und Transport
Grundmodul (Lieferumfang Vitocom 300):
7159 767
7143 432
7143 436
Technische Daten
Betriebsspannung
7143 495
Nennstrom
und
– Typ FA3
7143 496
– Typ FE1
– Typ FI1
7199 251
Schutzklasse
und
Schutzart
bauseits
Wirkungsweise
7143 495
und
7171 784
und
bauseits
187 bis 264 V
100 bis 264 V
85 bis 264 V ~
50/60 Hz
0,55 A
24 V –
1,5 A
II
IP 20 gemäß EN 60529
durch Aufbau/Einbau zu
gewährleisten
SELV nach EN 60 950
EN 60 335
−20 bis +55 °C
Verwendung in Wohn- und
Heizungsräumen (normale
Umgebungsbedingungen)
−5 bis +55 °C
Verwendung in Wohn- und
Heizungsräumen (normale
Umgebungsbedingungen)
−25 bis +85 °C
24 V –
600 mA
300 mA
500 mA
II
IP 20 gemäß EN 60529
durch Aufbau/Einbau zu
gewährleisten
Typ 1B gemäß EN 60730-
1
VITODENS 333-F
