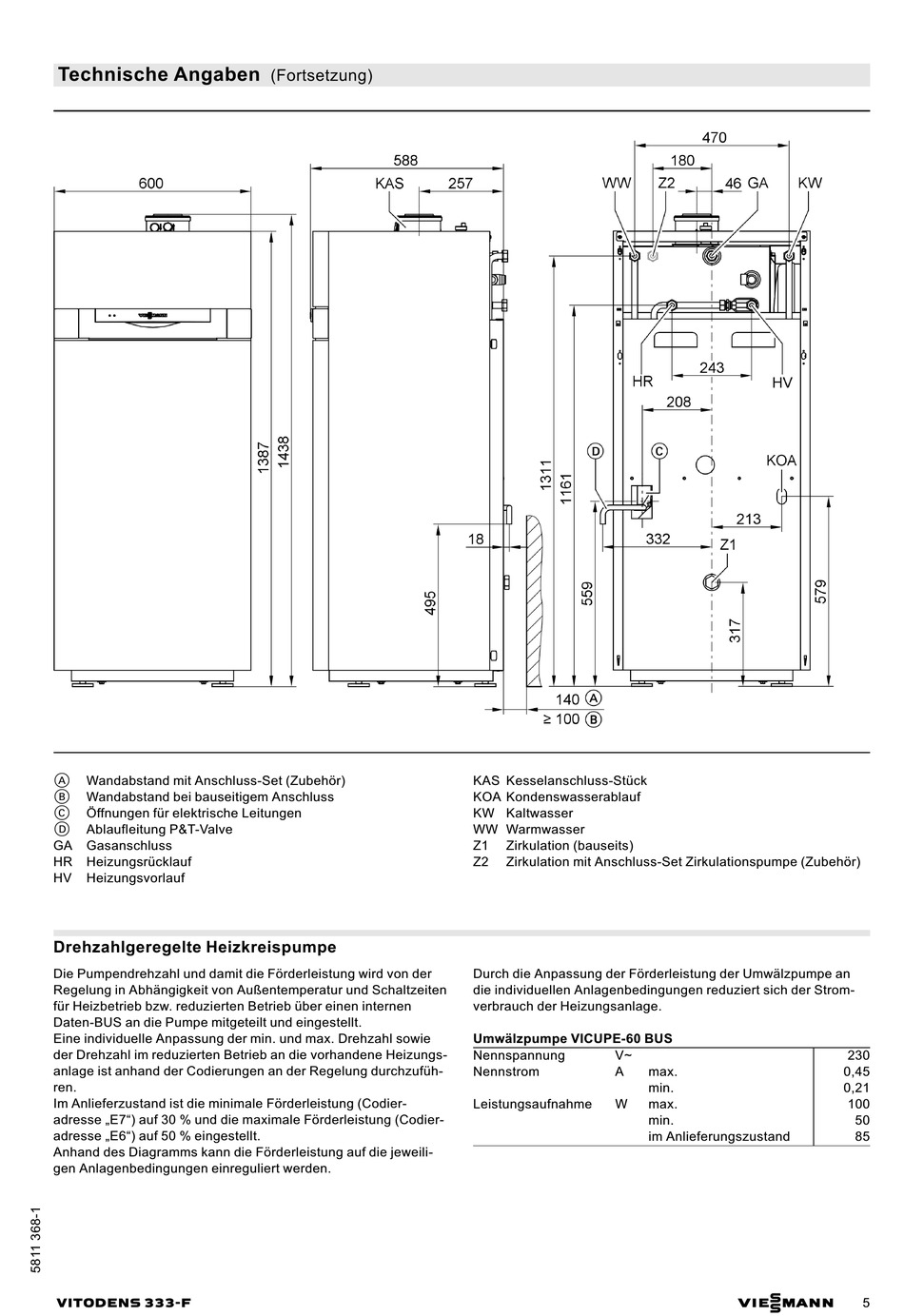

Viessmann VITODENS 333-F Typ WS3A Datenblatt Seite 5

Technische Angaben
A
Wandabstand mit Anschluss-Set (Zubehör)
B
Wandabstand bei bauseitigem Anschluss
C
Öffnungen für elektrische Leitungen
D
Ablaufleitung P&T-Valve
GA Gasanschluss
HR Heizungsrücklauf
HV Heizungsvorlauf
Drehzahlgeregelte Heizkreispumpe
Die Pumpendrehzahl und damit die Förderleistung wird von der
Regelung in Abhängigkeit von Außentemperatur und Schaltzeiten
für Heizbetrieb bzw. reduzierten Betrieb über einen internen
Daten-BUS an die Pumpe mitgeteilt und eingestellt.
Eine individuelle Anpassung der min. und max. Drehzahl sowie
der Drehzahl im reduzierten Betrieb an die vorhandene Heizungs-
anlage ist anhand der Codierungen an der Regelung durchzufüh-
ren.
Im Anlieferzustand ist die minimale Förderleistung (Codier-
adresse „E7") auf 30 % und die maximale Förderleistung (Codier-
adresse „E6") auf 50 % eingestellt.
Anhand des Diagramms kann die Förderleistung auf die jeweili-
gen Anlagenbedingungen einreguliert werden.
VITODENS 333-F
(Fortsetzung)
KAS Kesselanschluss-Stück
KOA Kondenswasserablauf
KW Kaltwasser
WW Warmwasser
Z1 Zirkulation (bauseits)
Z2 Zirkulation mit Anschluss-Set Zirkulationspumpe (Zubehör)
Durch die Anpassung der Förderleistung der Umwälzpumpe an
die individuellen Anlagenbedingungen reduziert sich der Strom-
verbrauch der Heizungsanlage.
Umwälzpumpe VICUPE-60 BUS
Nennspannung V~
Nennstrom A
Leistungsaufnahme W
max.
min.
max.
min.
im Anlieferungszustand
VIESMANN
230
0,45
0,21
100
50
85
5
