Viessmann VITODENS 200-W Typ WB2B Planungsanleitung
  1. Anleitungen
  2. Marken
  3. Viessmann Anleitungen
  4. Gas-Brennwertkessel
  5. VITODENS 200-W Typ WB2B
  6. Planungsanleitung

Viessmann VITODENS 200-W Typ WB2B Planungsanleitung

Vorschau ausblenden Andere Handbücher für VITODENS 200-W Typ WB2B:
Inhaltsverzeichnis

Werbung

Quicklinks

VIESMANN
VITODENS
Gas-Brennwertkessel
3,8 bis 35,0 kW
Planungsanleitung
VITODENS 200-W
Typ WB2B

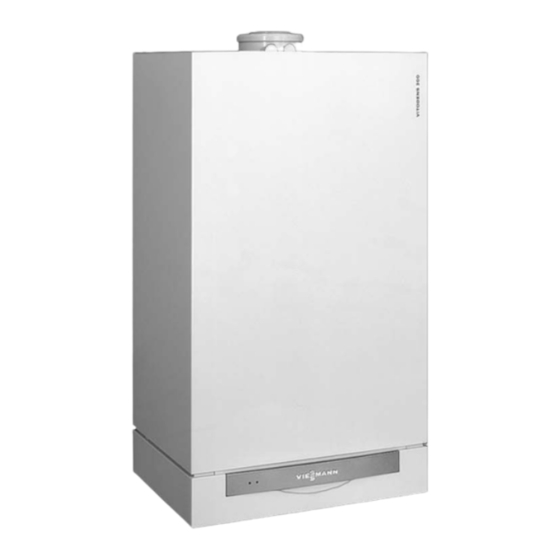

Gas-Brennwert-Wandgerät,
4,8 bis 35,0 kW,
für Erd- und Flüssiggas
VITODENS 222-W
Typ WS2A
Gas-Brennwert-Kompaktgerät,
4,8 bis 35,0 kW,
für Erd- und Flüssiggas
VITODENS 300-W
Typ WB3C
Gas-Brennwert-Wandgerät,
3,8 bis 35,0 kW,
für Erd- und Flüssiggas
5811 430
4/2008

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Viessmann VITODENS 200-W Typ WB2B

Inhaltszusammenfassung für Viessmann VITODENS 200-W Typ WB2B
