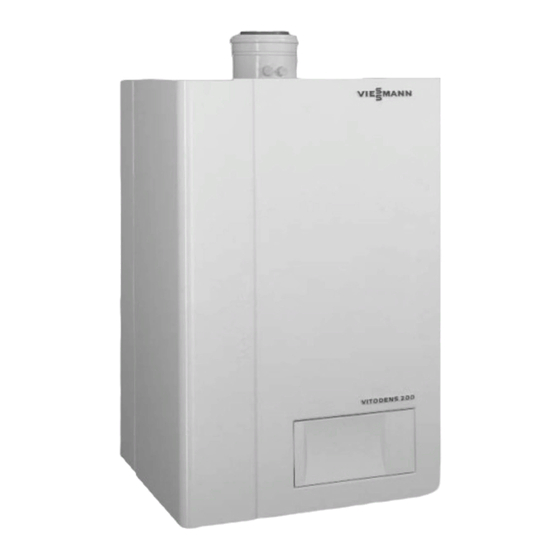

Viessmann Vitodens 200 Typ WB2 Bedienungsanleitung
Gas-brennwertkessel als wandgerät mit regelung witterungsgeführten betrieb und menügeführter bedieneinheit comfortol
Vorschau ausblenden
Andere Handbücher für Vitodens 200 Typ WB2:
- Montageanleitung für die fachkraft (13 Seiten) ,
- Allgemeine informationen (68 Seiten) ,
- Bedienungsanleitung für den anlagenbetreiber (14 Seiten)
Verwandte Anleitungen für Viessmann Vitodens 200 Typ WB2
Inhaltszusammenfassung für Viessmann Vitodens 200 Typ WB2
- Seite 1 Bedienungsanleitung für den Anlagenbetreiber Vitodens 200 Typ WB2 Gas Brennwertkessel als Wandgerät mit Regelung für witterungsgeführten Betrieb und menügeführter Bedieneinheit Comfortrol Vitodens 200 5581 360 8/2000 Bitte aufbewahren!
-
Seite 2: Zuerst Informieren
Zuerst informieren Für Ihre Sicherheit Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Mensch und Sachwerte auszuschließen. Bei Gasgeruch Bei Gefahr Bedingungen an den Aufstellraum H Nicht rauchen! Offenes Feuer und H Sofort Anlage spannungsfrei schalten, H Keine Luftverunreinigungen durch Funkenbildung verhindern (z. -
Seite 3: Inhaltsverzeichnis
Inhalt Seite Wichtige Hinweise Zuerst informieren ..............Für Ihre Sicherheit . -
Seite 4: Sofort Bedienen
Sofort bedienen Ihre Heizungsanlage ist voreingestellt ... Die Regelung ist bereits ab Werk auf einen Standardbetrieb voreingestellt. Ihre Heizungsanlage ist somit betriebsbereit. Die werkseitige Grundeinstellung können Sie individuell nach Ihren Wünschen ändern. Wochentag und Uhrzeit (MEZ) wurden bereits im Werk eingestellt und bleiben durch eine eingebaute Langzeit batterie auf aktuellem Stand. -
Seite 5: Übersicht Der Bedien Und Anzeigeelemente
Sofort bedienen Übersicht der Bedien und Anzeigeelemente Bedieneinheit Comfortrol (herausnehmbar) Manometer Anzeigefenster Betriebsprogramm Wahlschalter Entriegelung Brennerstörung Schornsteinfeger Prüfschalter Drehknopf Normale Raumtemperatur Anzeige Brennerbetrieb Anzeige Brennerstörung 4 5 6 Anlagenschalter Partytaste Spartaste Drehknopf Reduzierte Raumtemp. Informationstaste Taste Grundeinstellung Einstell Drehknopf Klappe Auswahltasten Bedienung Die Bedieneinheit Comfortrol ist menü... -
Seite 6: Betriebsprogramm Wählen (Winter, Sommer)
Sofort bedienen Betriebsprogramm wählen (Winter, Sommer) Wählen Sie eines der Betriebsprogramme entsprechend Ihrem persönlichen Bedarf. Heizen und Warmwasser Beispiel H Raumbeheizung mit abwechselnd Für Winter und Übergangszeiten. normaler und reduzierter Raumtem peratur gemäß den eingestellten Schaltzeiten H Warmwasserbereitung (falls Warm wasser Speicher vorhanden) H Frostschutzüberwachung des Heiz kessels und des Warmwasser... -
Seite 7: Raumtemperatur Ändern
Sofort bedienen Raumtemperatur ändern Im Betriebsprogramm Heizen und Warmwasser erfolgt Raumbeheizung mit abwechselnd normaler Raumtemperatur und reduzierter Raumtemperatur gemäß den eingestellten Schaltzeiten. Raumtemperatur ändern 1. Drehen Sie am Drehknopf s bzw. Im Anzeigefenster erscheinen nun GEWÄHLTE RAUMTEMP. s die Temperaturwerte (alt und neu). ALT: 20ºC NEU: 22ºC 2. -
Seite 8: Komfortfunktionen Nutzen
Komfortfunktionen nutzen Partybetrieb einstellen Schalten Sie den Partybetrieb ein, wenn Sie kurzzeitig und unabhängig vom einge stellten Betriebsprogramm und den eingestellten Schaltzeiten heizen möchten. Sie können die Raumtemperatur (Partytemperatur) nach Ihren Wünschen einstellen. Partybetrieb aktivieren Beispiel Partytaste g drücken. Wenn Sie abends länger als gewöhn MONTAG, 20.05.97 Im Anzeigefenster erscheint die... -
Seite 9: Ein Und Ausschalten
Ein und Ausschalten Erst und Wiederinbetriebnahme der Heizungsanlage Die erstmalige Inbetriebnahme und Anpassung der Regelung an die örtlichen und baulichen Gegebenheiten müssen von Ihrem Heizungsfachbetrieb vorgenommen werden. Bevor Sie eine ausgeschaltete Heizungsanlage nach längerer Außerbetriebnahme wieder einschalten, empfehlen wir Ihnen, sich mit Ihrem Heizungsfachbetrieb in Verbindung zu setzen. -
Seite 10: Einstellungen
Einstellungen Schaltzeiten abfragen und ändern An der Schaltuhr können je 4 Ein und Ausschaltzeitpunkte für die Raumbeheizung, die Warmwasserbereitung und die Zirkulationspumpe eingestellt werden. Das bedeutet: H Bei der Raumbeheizung kann bis zu 4 mal pro Tag zwischen Normaler Raum temperatur und Reduzierter Raumtemperatur hin und hergeschaltet werden. -
Seite 11: Warmwassertemperatur Ändern
Einstellungen Schaltzeiten abfragen und ändern (Fortsetzung) Für einzelne Wochentage individuelle Ein und Ausschaltzeitpunkte einstellen Hinweis! In jeder der 4 Eingabezeilen des Anzeigefensters können Sie einen Einschaltzeit punkt und einen Ausschaltzeitpunkt eingeben. Drücken Sie folgende Tasten: Raumbeheizung Warmwasserbereitung 1. A für Heizkreis A 1. -
Seite 12: Energiesparenden Betrieb Für Die Urlaubszeit Einstellen
Einstellungen Energiesparenden Betrieb für die Urlaubszeit einstellen Wenn Sie in Urlaub fahren und Ihre Heizungsanlage auf minimalen Energiever brauch einstellen wollen, wählen Sie eines der folgenden Betriebsprogramme. Abschaltbetrieb Nur Frostschutzüberwachung der Heizungsanlage. Ferienprogramm H Konstante Raumtemperatur, von 5 bis 35 ºC einstellbar, H keine Warmwasserbereitung H programmierbar für 1 bis 99 Tage, H danach automatisch wieder Raumbe... -
Seite 13: Uhrzeit Und Datum Umstellen
Einstellungen Uhrzeit und Datum umstellen (falls erforderlich) Drücken Sie folgende Tasten: Hinweis! ANLAGE / UHR 1. D für Anlage Sollte die Bedieneinheit Comfortrol HEUTE IST als Fernbedienung im Wandmontage DONNERSTAG, 2. A für Grundeinstellung sockel mit einem Funkuhrmodul 21.08.97 bestückt sein, werden Datum und 15:30 UHR 3. -
Seite 14: Was Tun, Wenn
Was tun, wenn ... Diagnose und Behebung Liegt eine Störung an Ihrer Heizung vor, wird diese bei geschlossener Klappe im Anzeigefenster angezeigt. Sie können selbst anhand einer Abfrage im Anzeigefens ter den Fehler ablesen und diesen Ihrem Heizungsfachbetrieb nennen. Drücken Sie folgende Tasten: DIENSTAG, 25.06.97 15:20 UHR... - Seite 15 Was tun, wenn ... Diagnose und Behebung (Fortsetzung) ... Mischer Regler vorhanden: Mischer Regler defekt Motorhebel aushängen und Mischer Heizkessel in Betrieb ist, Heizkreis hebel 1 von Hand einstellen. aber kalt ist Heizungsfachbetrieb benachrichtigen..Störung blinkend im Anzeigefens Störung an der Heizungsanlage Fehlercode notieren und Heizungsfach ter erscheint betrieb benachrichtigen (siehe Seite 14).
-
Seite 16: Wartungshinweise/Tipps Zum Energiesparen
Wartungshinweise/Tipps zum Energiesparen Wartungs und Reinigungshinweise für Ihre Heizungsanlage Wartung Reinigung Die Wartung einer Heizungsanlage ist Die Verkleidung des Vitodens kann mit durch die Heizungsanlagen Verordnung einem handelsüblichen Haushaltsreini und die Normen DIN 4756 und ger (kein Scheuermittel) gereinigt wer DIN 1988 8 vorgeschrieben. -
Seite 17: Verzeichnisse
Verzeichnisse Übersicht der Menüstrukturen In der Hauptübersicht erhalten Sie Auswahlmöglichkeiten, die Sie zu weiteren Funktionen und Informationen führen. Die Hauptübersicht wird nach Öffnen der Klappe der Bedieneinheit angezeigt. Menüstruktur Heizkreis A und B > HEIZKREIS A > ZEITEN > SCHALTZEITEN >... - Seite 18 > ABGAS Die Anzeige der Abgastemperatur ist nicht möglich > FUNKUHR > RUECKLAUF Die Anzeige der Rücklauf TEMPERATUR temperatur ist nicht möglich > KURZABFRAGE CODIERSTECKER Nur durch den Heizungs fachmann vornehmen lassen! Viessmann Werke GmbH & Co D 35107 Allendorf...
