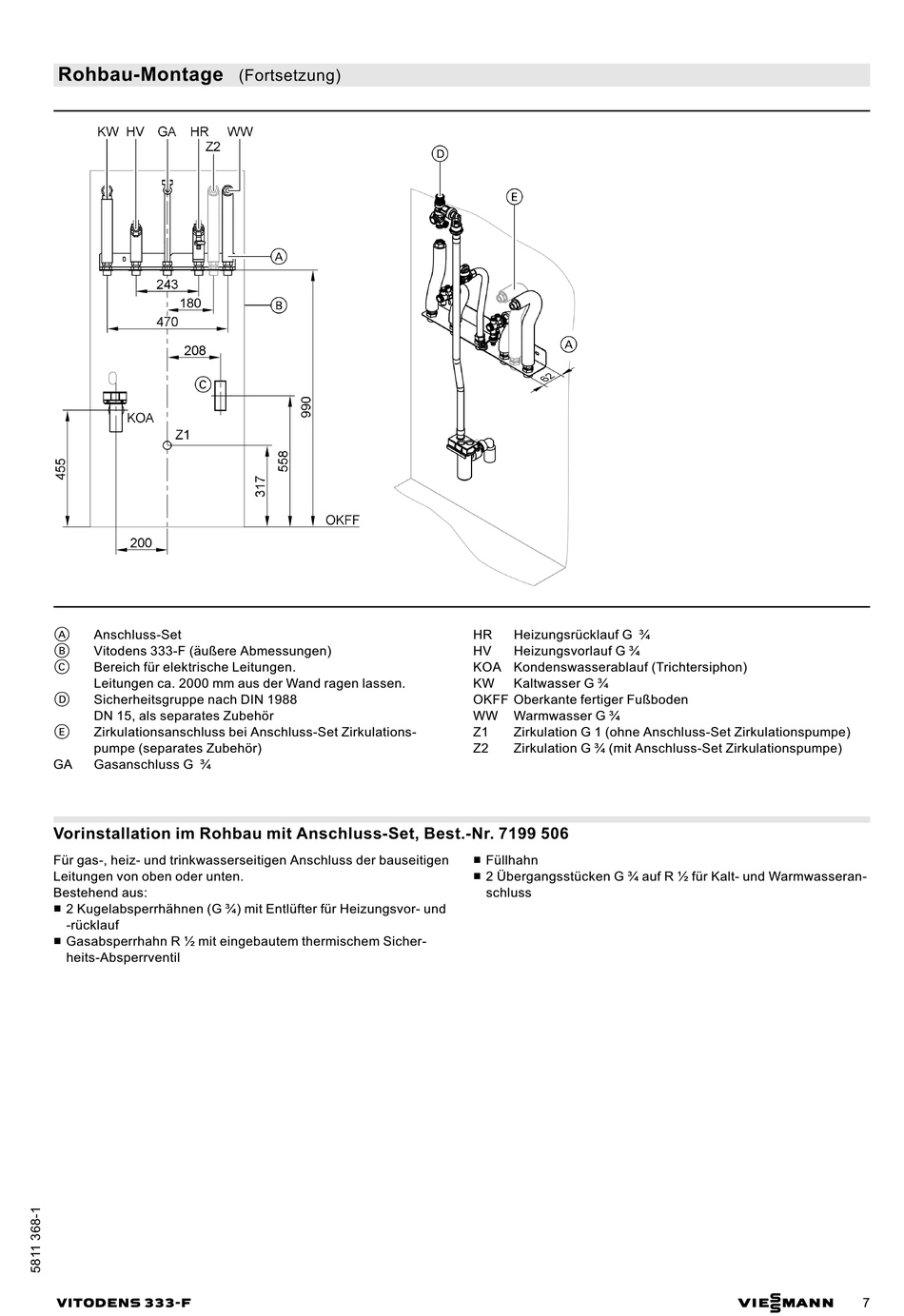

Rohbau-Montage
A
Anschluss-Set
B
Vitodens 333-F (äußere Abmessungen)
C
Bereich für elektrische Leitungen.
Leitungen ca. 2000 mm aus der Wand ragen lassen.
D
Sicherheitsgruppe nach DIN 1988
DN 15, als separates Zubehör
E
Zirkulationsanschluss bei Anschluss-Set Zirkulations-
pumpe (separates Zubehör)
GA Gasanschluss G ¾
Vorinstallation im Rohbau mit Anschluss-Set, Best.-Nr. 7199 506
Für gas-, heiz- und trinkwasserseitigen Anschluss der bauseitigen
Leitungen von oben oder unten.
Bestehend aus:
& 2 Kugelabsperrhähnen (G ¾) mit Entlüfter für Heizungsvor- und
-rücklauf
& Gasabsperrhahn R ½ mit eingebautem thermischem Sicher-
heits-Absperrventil
VITODENS 333-F
(Fortsetzung)
HR Heizungsrücklauf G ¾
HV Heizungsvorlauf G ¾
KOA Kondenswasserablauf (Trichtersiphon)
KW Kaltwasser G ¾
OKFF Oberkante fertiger Fußboden
WW Warmwasser G ¾
Z1 Zirkulation G 1 (ohne Anschluss-Set Zirkulationspumpe)
Z2 Zirkulation G ¾ (mit Anschluss-Set Zirkulationspumpe)
& Füllhahn
& 2 Übergangsstücken G ¾ auf R ½ für Kalt- und Warmwasseran-
schluss
