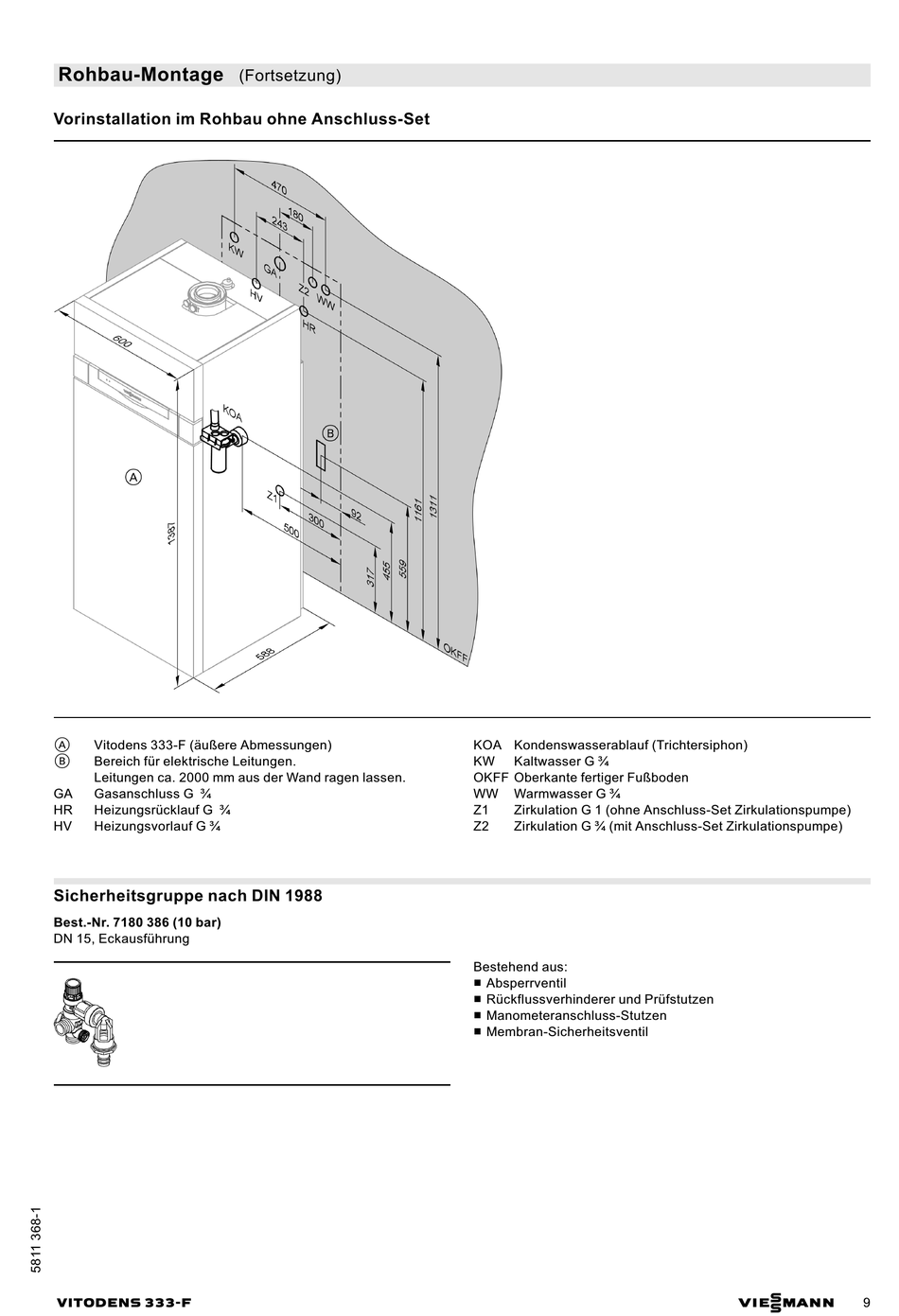

Rohbau-Montage
Vorinstallation im Rohbau ohne Anschluss-Set
A
Vitodens 333-F (äußere Abmessungen)
B
Bereich für elektrische Leitungen.
Leitungen ca. 2000 mm aus der Wand ragen lassen.
GA
Gasanschluss G ¾
HR
Heizungsrücklauf G ¾
HV
Heizungsvorlauf G ¾
Sicherheitsgruppe nach DIN 1988
Best.-Nr. 7180 386 (10 bar)
DN 15, Eckausführung
VITODENS 333-F
(Fortsetzung)
KOA Kondenswasserablauf (Trichtersiphon)
KW
Kaltwasser G ¾
OKFF Oberkante fertiger Fußboden
WW
Warmwasser G ¾
Z1
Zirkulation G 1 (ohne Anschluss-Set Zirkulationspumpe)
Z2
Zirkulation G ¾ (mit Anschluss-Set Zirkulationspumpe)
Bestehend aus:
&
Absperrventil
&
Rückflussverhinderer und Prüfstutzen
&
Manometeranschluss-Stutzen
&
Membran-Sicherheitsventil
VIESMANN
9
