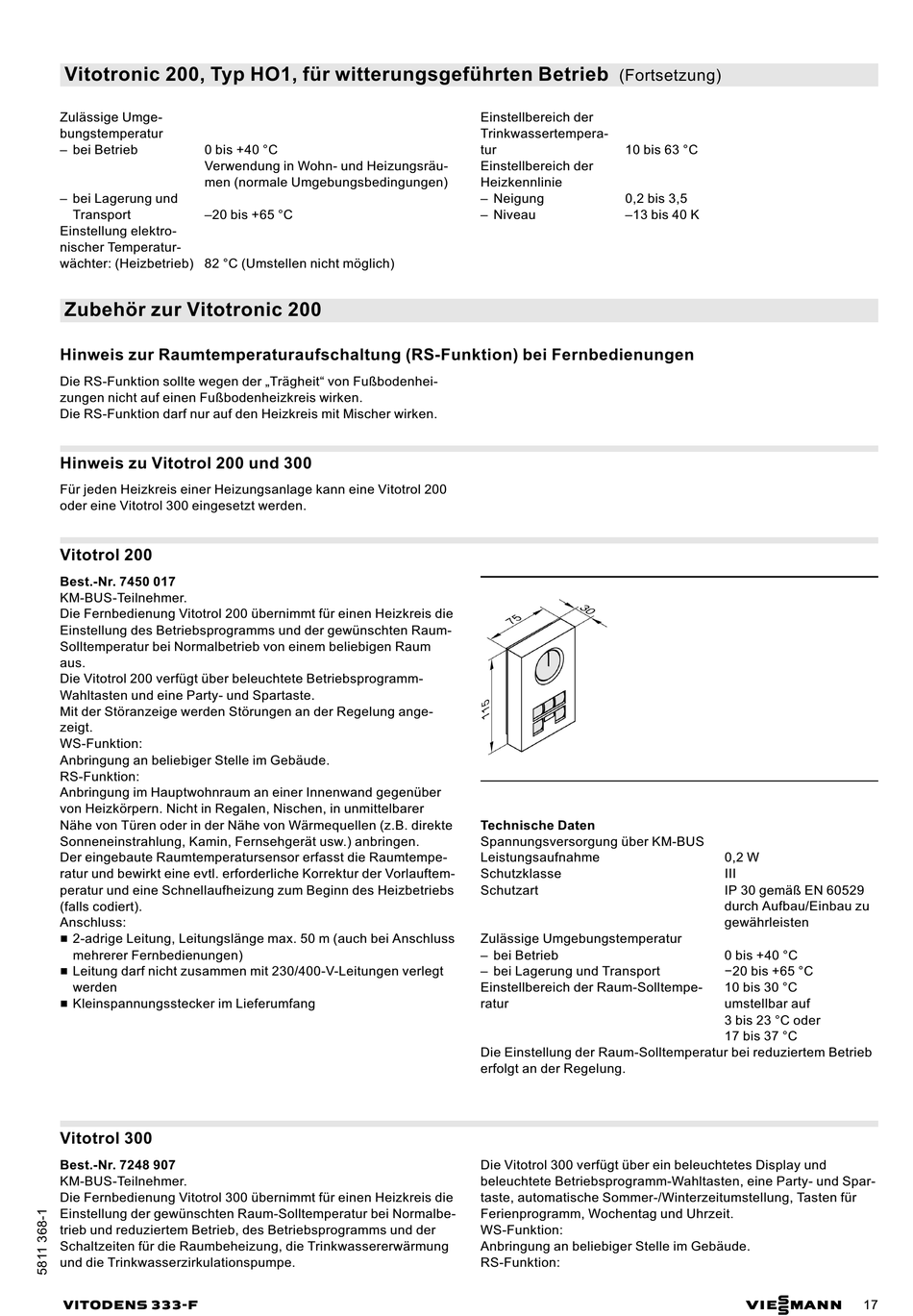

Vitotronic 200, Typ HO1, für witterungsgeführten Betrieb
Zulässige Umge-
bungstemperatur
– bei Betrieb
0 bis +40 °C
Verwendung in Wohn- und Heizungsräu-
men (normale Umgebungsbedingungen)
– bei Lagerung und
–20 bis +65 °C
Transport
Einstellung elektro-
nischer Temperatur-
wächter: (Heizbetrieb) 82 °C (Umstellen nicht möglich)
Zubehör zur Vitotronic 200

Hinweis zur Raumtemperaturaufschaltung (RS-Funktion) bei Fernbedienungen

Die RS-Funktion sollte wegen der „Trägheit" von Fußbodenhei-
zungen nicht auf einen Fußbodenheizkreis wirken.
Die RS-Funktion darf nur auf den Heizkreis mit Mischer wirken.
Hinweis zu Vitotrol 200 und 300
Für jeden Heizkreis einer Heizungsanlage kann eine Vitotrol 200
oder eine Vitotrol 300 eingesetzt werden.
Vitotrol 200
Best.-Nr. 7450 017
KM-BUS-Teilnehmer.
Die Fernbedienung Vitotrol 200 übernimmt für einen Heizkreis die
Einstellung des Betriebsprogramms und der gewünschten Raum-
Solltemperatur bei Normalbetrieb von einem beliebigen Raum
aus.
Die Vitotrol 200 verfügt über beleuchtete Betriebsprogramm-
Wahltasten und eine Party- und Spartaste.
Mit der Störanzeige werden Störungen an der Regelung ange-
zeigt.
WS-Funktion:
Anbringung an beliebiger Stelle im Gebäude.
RS-Funktion:
Anbringung im Hauptwohnraum an einer Innenwand gegenüber
von Heizkörpern. Nicht in Regalen, Nischen, in unmittelbarer
Nähe von Türen oder in der Nähe von Wärmequellen (z.B. direkte
Sonneneinstrahlung, Kamin, Fernsehgerät usw.) anbringen.
Der eingebaute Raumtemperatursensor erfasst die Raumtempe-
ratur und bewirkt eine evtl. erforderliche Korrektur der Vorlauftem-
peratur und eine Schnellaufheizung zum Beginn des Heizbetriebs
(falls codiert).
Anschluss:
& 2-adrige Leitung, Leitungslänge max. 50 m (auch bei Anschluss
mehrerer Fernbedienungen)
&
Leitung darf nicht zusammen mit 230/400-V-Leitungen verlegt
werden
& Kleinspannungsstecker im Lieferumfang
Vitotrol 300
Best.-Nr. 7248 907
KM-BUS-Teilnehmer.
Die Fernbedienung Vitotrol 300 übernimmt für einen Heizkreis die
Einstellung der gewünschten Raum-Solltemperatur bei Normalbe-
trieb und reduziertem Betrieb, des Betriebsprogramms und der
Schaltzeiten für die Raumbeheizung, die Trinkwassererwärmung
und die Trinkwasserzirkulationspumpe.
VITODENS 333-F
(Fortsetzung)
Einstellbereich der
Trinkwassertempera-
tur 10 bis 63 °C
Einstellbereich der
Heizkennlinie
– Neigung
0,2 bis 3,5
– Niveau –13 bis 40 K
Technische Daten
Spannungsversorgung über KM-BUS
Leistungsaufnahme
Schutzklasse
Schutzart
Zulässige Umgebungstemperatur
– bei Betrieb
– bei Lagerung und Transport
Einstellbereich der Raum-Solltempe-
ratur
Die Einstellung der Raum-Solltemperatur bei reduziertem Betrieb
erfolgt an der Regelung.
Die Vitotrol 300 verfügt über ein beleuchtetes Display und
beleuchtete Betriebsprogramm-Wahltasten, eine Party- und Spar-
taste, automatische Sommer-/Winterzeitumstellung, Tasten für
Ferienprogramm, Wochentag und Uhrzeit.
WS-Funktion:
Anbringung an beliebiger Stelle im Gebäude.
RS-Funktion:
0,2 W
III
IP 30 gemäß EN 60529
durch Aufbau/Einbau zu
gewährleisten
0 bis +40 °C
−20 bis +65 °C
10 bis 30 °C
umstellbar auf
3 bis 23 °C oder
17 bis 37 °C
