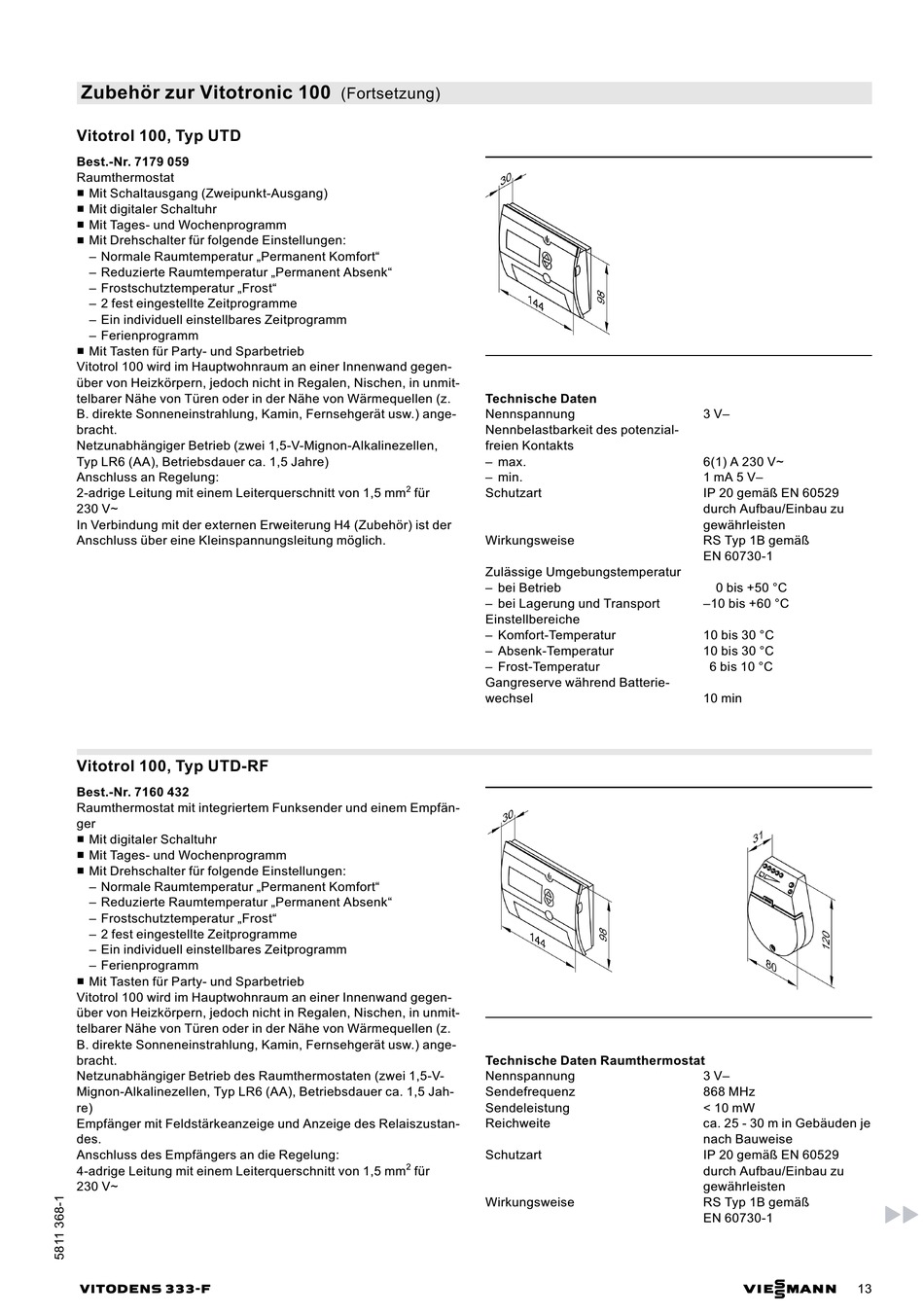

Viessmann VITODENS 333-F Typ WS3A Datenblatt Seite 13

Zubehör zur Vitotronic 100
Vitotrol 100, Typ UTD
Best.-Nr. 7179 059
Raumthermostat
& Mit Schaltausgang (Zweipunkt-Ausgang)
& Mit digitaler Schaltuhr
& Mit Tages- und Wochenprogramm
&
Mit Drehschalter für folgende Einstellungen:
– Normale Raumtemperatur „Permanent Komfort"
– Reduzierte Raumtemperatur „Permanent Absenk"
– Frostschutztemperatur „Frost"
– 2 fest eingestellte Zeitprogramme
– Ein individuell einstellbares Zeitprogramm
– Ferienprogramm
& Mit Tasten für Party- und Sparbetrieb
Vitotrol 100 wird im Hauptwohnraum an einer Innenwand gegen-
über von Heizkörpern, jedoch nicht in Regalen, Nischen, in unmit-
telbarer Nähe von Türen oder in der Nähe von Wärmequellen (z.
B. direkte Sonneneinstrahlung, Kamin, Fernsehgerät usw.) ange-
bracht.
Netzunabhängiger Betrieb (zwei 1,5-V-Mignon-Alkalinezellen,
Typ LR6 (AA), Betriebsdauer ca. 1,5 Jahre)
Anschluss an Regelung:
2-adrige Leitung mit einem Leiterquerschnitt von 1,5 mm
230 V~
In Verbindung mit der externen Erweiterung H4 (Zubehör) ist der
Anschluss über eine Kleinspannungsleitung möglich.
Vitotrol 100, Typ UTD-RF
Best.-Nr. 7160 432
Raumthermostat mit integriertem Funksender und einem Empfän-
ger
&
Mit digitaler Schaltuhr
& Mit Tages- und Wochenprogramm
& Mit Drehschalter für folgende Einstellungen:
– Normale Raumtemperatur „Permanent Komfort"
– Reduzierte Raumtemperatur „Permanent Absenk"
– Frostschutztemperatur „Frost"
– 2 fest eingestellte Zeitprogramme
– Ein individuell einstellbares Zeitprogramm
– Ferienprogramm
& Mit Tasten für Party- und Sparbetrieb
Vitotrol 100 wird im Hauptwohnraum an einer Innenwand gegen-
über von Heizkörpern, jedoch nicht in Regalen, Nischen, in unmit-
telbarer Nähe von Türen oder in der Nähe von Wärmequellen (z.
B. direkte Sonneneinstrahlung, Kamin, Fernsehgerät usw.) ange-
bracht.
Netzunabhängiger Betrieb des Raumthermostaten (zwei 1,5-V-
Mignon-Alkalinezellen, Typ LR6 (AA), Betriebsdauer ca. 1,5 Jah-
re)
Empfänger mit Feldstärkeanzeige und Anzeige des Relaiszustan-
des.
Anschluss des Empfängers an die Regelung:
4-adrige Leitung mit einem Leiterquerschnitt von 1,5 mm
230 V~
VITODENS 333-F
(Fortsetzung)
Technische Daten
Nennspannung
Nennbelastbarkeit des potenzial-
freien Kontakts
– max.
– min.
2
für Schutzart
Wirkungsweise
Zulässige Umgebungstemperatur
– bei Betrieb
– bei Lagerung und Transport
Einstellbereiche
– Komfort-Temperatur
– Absenk-Temperatur
– Frost-Temperatur
Gangreserve während Batterie-
wechsel
Technische Daten Raumthermostat
Nennspannung
Sendefrequenz
Sendeleistung
Reichweite
Schutzart
2
für
Wirkungsweise
3 V–
6(1) A 230 V~
1 mA 5 V–
IP 20 gemäß EN 60529
durch Aufbau/Einbau zu
gewährleisten
RS Typ 1B gemäß
EN 60730-1
0 bis +50 °C
–10 bis +60 °C
10 bis 30 °C
10 bis 30 °C
6 bis 10 °C
10 min
3 V–
868 MHz
< 10 mW
ca. 25 - 30 m in Gebäuden je
nach Bauweise
IP 20 gemäß EN 60529
durch Aufbau/Einbau zu
gewährleisten
RS Typ 1B gemäß
EN 60730-1
