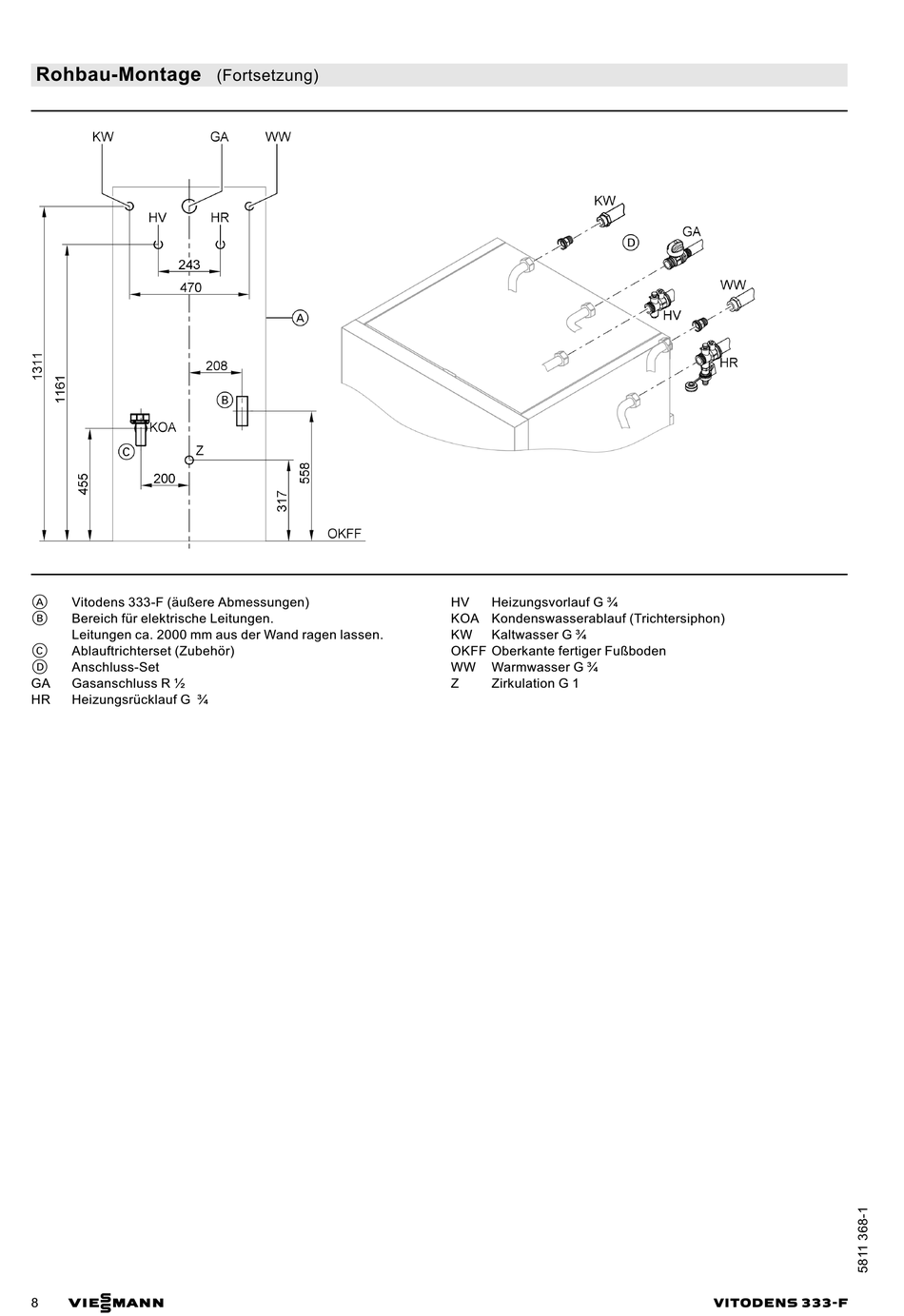

Rohbau-Montage
A
Vitodens 333-F (äußere Abmessungen)
B
Bereich für elektrische Leitungen.
Leitungen ca. 2000 mm aus der Wand ragen lassen.
C
Ablauftrichterset (Zubehör)
D
Anschluss-Set
GA
Gasanschluss R ½
HR
Heizungsrücklauf G ¾
VIESMANN
8
(Fortsetzung)
HV
Heizungsvorlauf G ¾
KOA Kondenswasserablauf (Trichtersiphon)
KW
Kaltwasser G ¾
OKFF Oberkante fertiger Fußboden
WW
Warmwasser G ¾
Z
Zirkulation G 1
VITODENS 333-F
