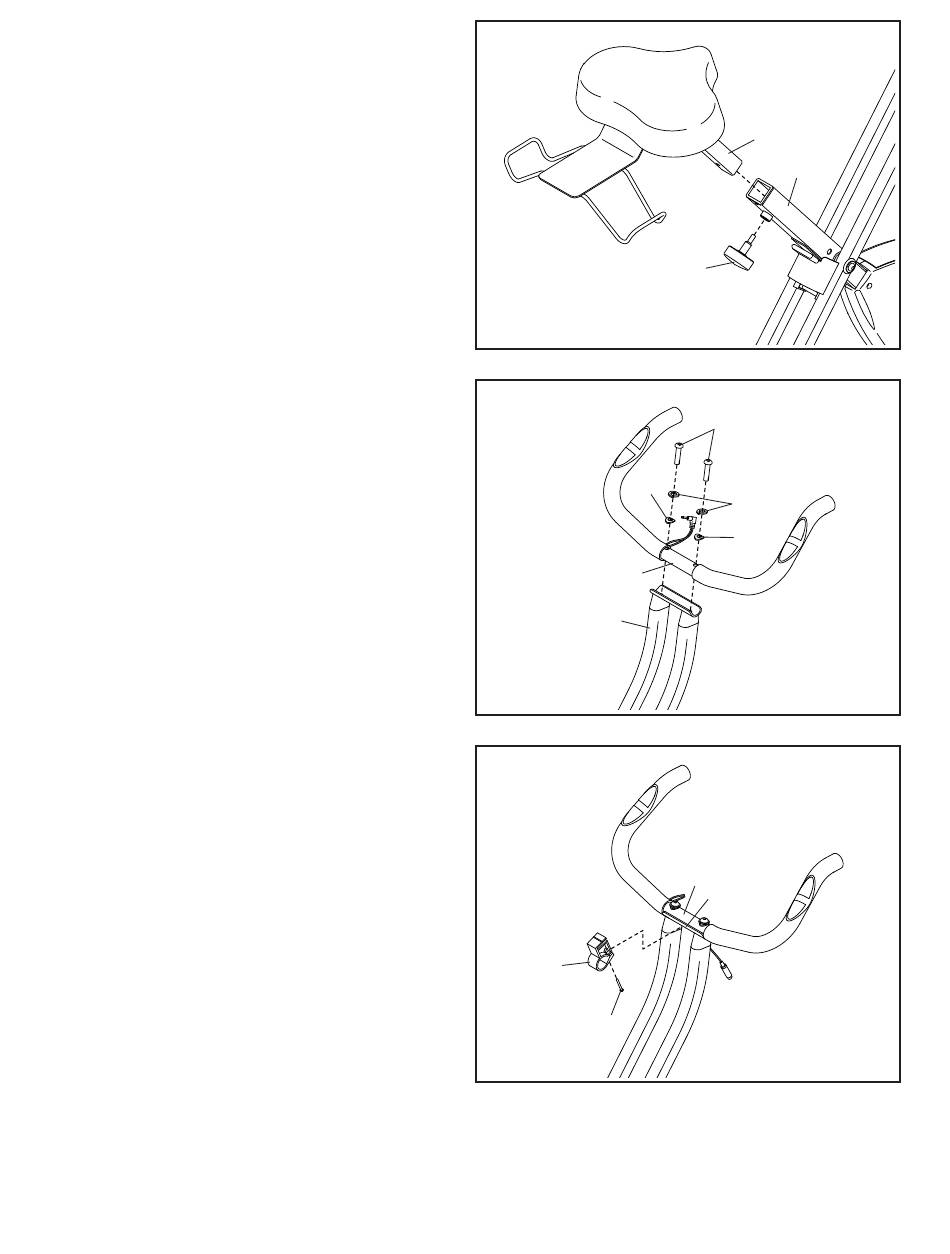

5. Stecken Sie die Sattelstütze (8) in den
Sattelrahmen (1).
Stecken Sie dann den Knopf (14) in den
Sattelrahmen (1) und in eines der Einstelllöcher
an der Sattelstütze (8). Achten Sie dabei
darauf, dass der Knopf sich in einem der
Einstelllöcher der Sattelstütze befindet.
Ziehen Sie dann den Knopf fest.
6. Befestigen Sie den hinteren Haltegriff (3) mit
zwei M8 x 35 mm Schrauben (65), zwei M8
Schlitzscheiben (56) und zwei M8 gebogenen
Beilagscheiben (24) am Haltegriffrahmen (2).
7. Ziehen Sie die Konsolenhalterung (5) leicht
auf und schieben Sie sie auf den Haltegriff (3)
und das obere Ende des Haltegriffrahmens (2).
Ziehen Sie dann eine M4 x 25 mm
Schraube (71) in der Konsolenhalterung fest.
Ziehen Sie die Schraube noch nicht ganz fest.
5
6
24
3
2
7
5
71
8
8
1
14
65
56
24
3
2
