MULTI 2
Montage - 9 V Batterieversion
1
a
b
c
4

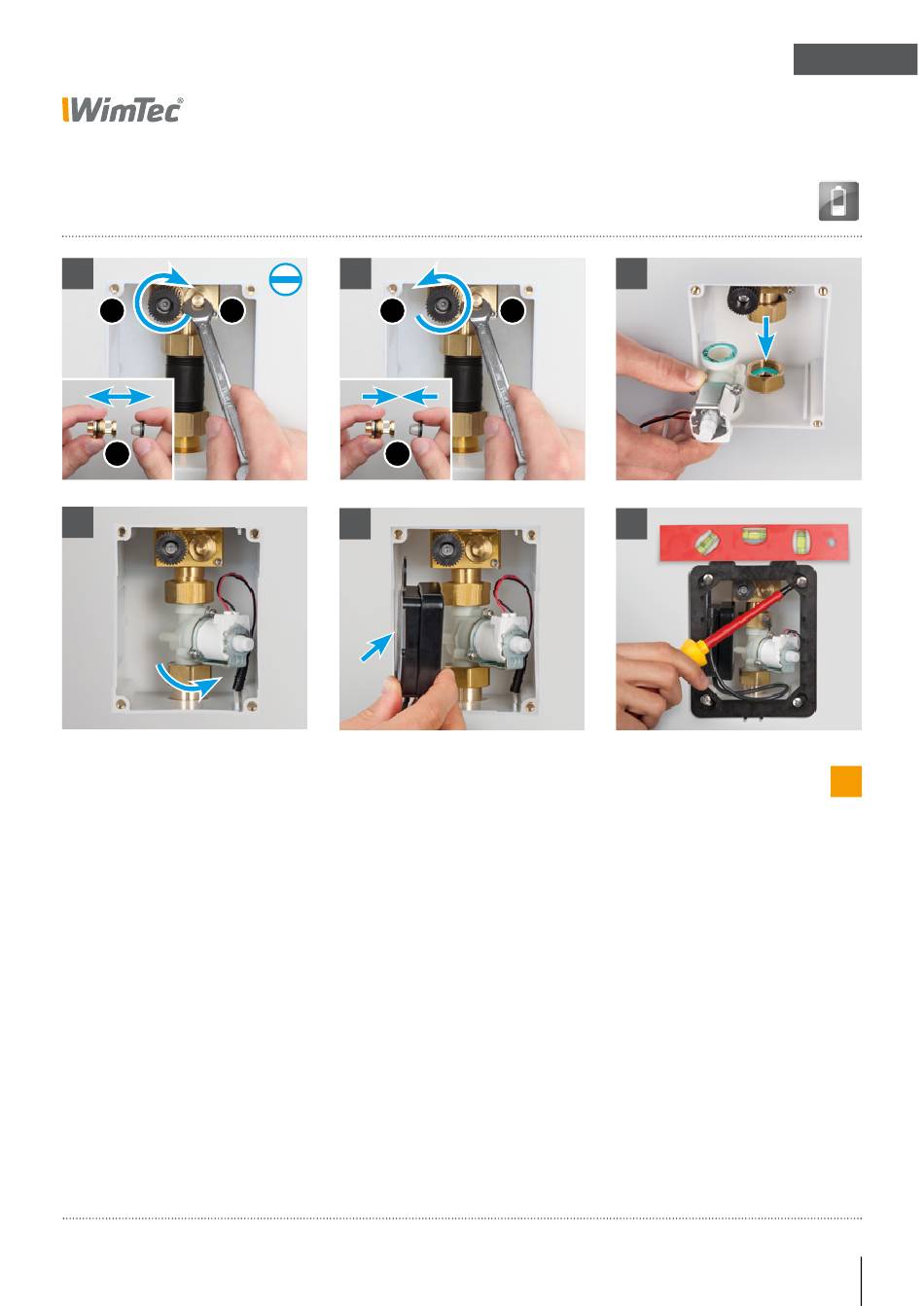

1. a) Vorabsperrung schließen.
b) Schmutzsieb-Abdeckung öffnen.
c) Schmutzsieb entfernen, Schmutzsieb-Abdeckung
wieder einsetzen.
2. a) Vorabsperrung öffnen und Leitung durchspülen,
danach Vorabsperrung wieder schließen.
b) Schmutzsieb-Abdeckung öffnen.
c) Schmutzsieb und Schmutzsieb-Abdeckung
wieder einsetzen.
3. Magnetventil mit Dichtungen einsetzen.
Flussrichtung beachten!
4. Magnetventil schräg stellen.
5.
Batteriemodul in das Rohbauset einsetzen.
6.
Montagerahmen ausrichten und festschrauben.
2
a
b
c
5
Urinalsteuerung
3
6
ACHTUNG!
Folgende Schritte unbe-
dingt in beschriebener
Reihenfolge ausführen!
