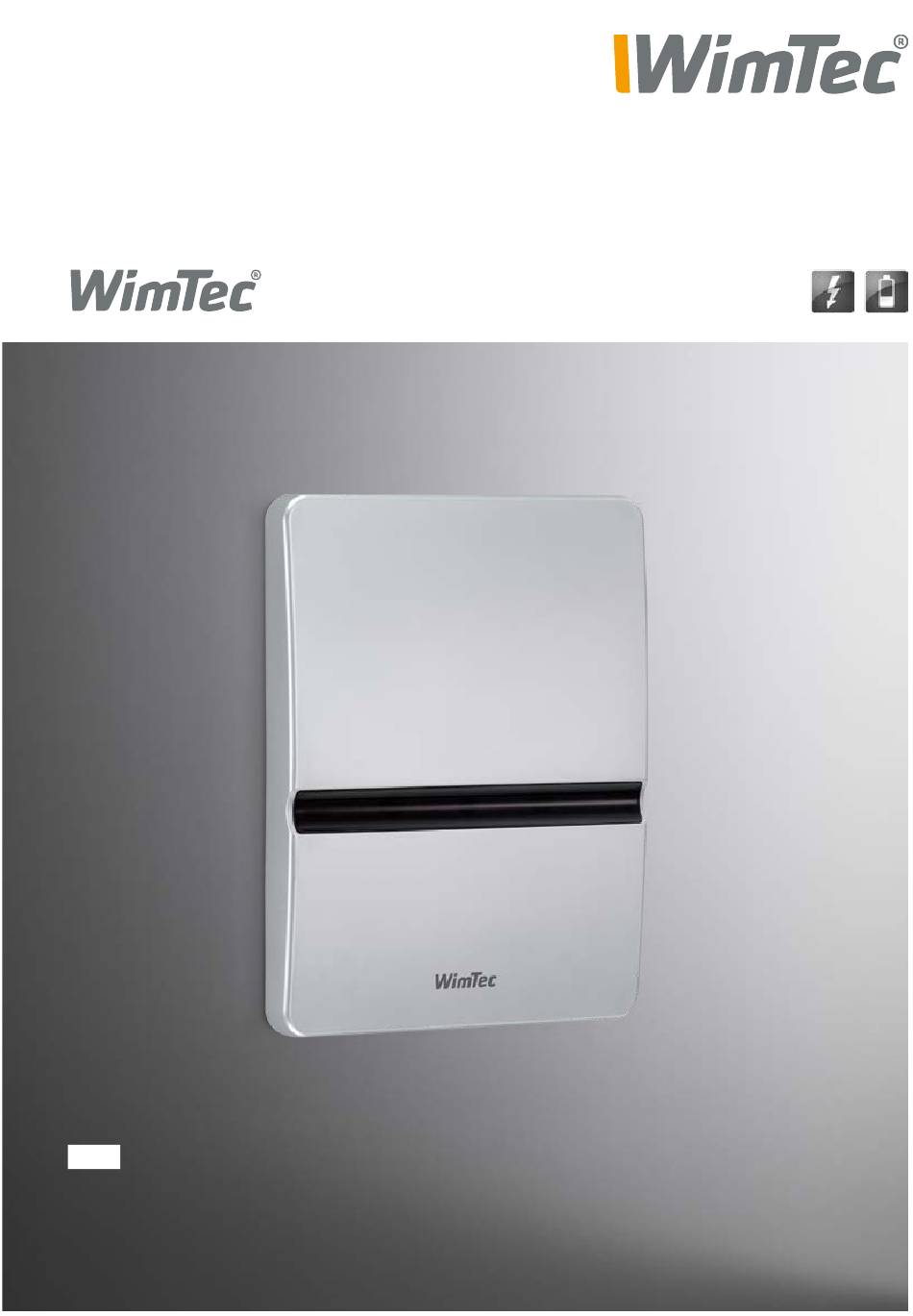

- Seite 1 MULTI 2 Montage- und Bedienungsanleitung...
-
Seite 2: Allgemeine Hinweise
Art.Nr. 121 568, 121 582, 121 575 WimTec MULTI 2 - 9 V Art.Nr. 121 599, 121 612, 121 605 WimTec MULTI 2 - 230 V Lieferumfang: Frontplatte mit integrierter Elektronik, integriertem Sicherheits- trafo, Magnetventil, Montagerahmen und Befestigungsmaterial. WimTec MULTI 2 - 9 V Lieferumfang: Frontplatte mit integrierter Elektronik, integriertem Sicherheits- trafo, Magnetventil, Montagerahmen und Befestigungsmaterial. -
Seite 3: Inhaltsverzeichnis
MULTI 2 Inhaltsverzeichnis Seite Pflegehinweise ............... 2 Technische Daten ..............4 Maße ..................5 Legende ................... 6 Funktionseinstellung ............... 7 Einstellregler ................7 Dip-Schalter ................7 Montage .................. 8 Montage - 230 V Netzversion ..........8 Montage - 9 V Batterieversion ..........10 Funktionsbeschreibung ............ -
Seite 4: Technische Daten
MULTI 2 Technische Daten WimTec MULTI 2 - 230 V: Betriebsspannung: 230 V 50 Hz Leistungsaufnahme: ca. 3 VA WimTec MULTI 2 - 9 V: Batterie: 9 V Alkali 6LR22 oder 6LF22, optional 6 V Lithium CR-P2 Batterielebensdauer: 9 V Alkali – ca. 100.000 Auslösungen (max. 2 Jahre) 6 V Lithium –... -
Seite 5: Maße
MULTI 2 Maße Abmessungen in mm Zulauf 25,5 R 1/2“ IG Fliese Putz 230 V 25,5 min. 100 Ablauf max. 120 R 1/2“ AG Montage: Maße in cm 230 V min. 100 (bei Netzausführung) ACHTUNG Ansprechbereich Die Funktionsweise kann durch 30 - 70 einstellbar eine reflektierende Oberfläche... -
Seite 6: Legende
Absperrventil Schmutzsieb- abdeckung Durchspülrohr Ablauf Elektronikmodul MULTI 2 - 230 V: Elektronikmodul MULTI 2 - 9 V: 1 2 3 4 5 6 1 2 3 4 5 6 1 2 3 4 5 6 1 2 3 4 5 6... -
Seite 7: Funktionseinstellung
MULTI 2 Funktionseinstellung Einstellregler: Intervall-Regler Hauptspülzeit-Regler Reichweiten-Regler für die Dauer der Haupt- für die Freispül-Automatik, für den Ansprechbereich, 24 h voreingestellt spülung, 5 s voreingestellt 50 cm voreingestellt (3 h bis 48 h einstellbar). (1 s bis 15 s einstellbar) (30 cm bis 70 cm einstellbar). -
Seite 8: Montage
MULTI 2 Montage - 230 V Netzversion ACHTUNG! Folgende Schritte unbe- dingt in beschriebener Reihenfolge ausführen! Vorabsperrung schließen. Schmutzsieb-Abdeckung öffnen. Schmutzsieb entfernen, Schmutzsieb-Abdeckung wieder einsetzen. Vorabsperrung öffnen und Leitung durchspülen, danach Vorabsperrung wieder schließen. Schmutzsieb-Abdeckung öffnen. Schmutzsieb und Schmutzsieb-Abdeckung wieder einsetzen. - Seite 9 MULTI 2 Montage - 230 V Netzversion Magnetventil mit Elektronikmodul verbinden. Versorgungskabel mit Elektronikmodul verbinden und ACHTUNG! Folgende Schritte unbe- Spannungszufuhr aktivieren. dingt in beschriebener Vorabsperrung öffnen. Reihenfolge ausführen! Falls erforderlich Einstellungen am Elektronikmodul ändern (siehe Seite 7). Frontplatte aufsetzen - Funktionsprüfung durchführen.
-
Seite 10: Montage - 9 V Batterieversion
MULTI 2 Montage - 9 V Batterieversion Vorabsperrung schließen. Schmutzsieb-Abdeckung öffnen. ACHTUNG! Schmutzsieb entfernen, Schmutzsieb-Abdeckung Folgende Schritte unbe- wieder einsetzen. dingt in beschriebener Reihenfolge ausführen! Vorabsperrung öffnen und Leitung durchspülen, danach Vorabsperrung wieder schließen. Schmutzsieb-Abdeckung öffnen. Schmutzsieb und Schmutzsieb-Abdeckung wieder einsetzen. - Seite 11 MULTI 2 Montage - 9 V Batterieversion Magnetventil mit Elektronikmodul verbinden. Batteriemodul mit Elektronikmodul verbinden ACHTUNG! (Sicherheitsschließimpuls beim Magnetventil erfolgt). Folgende Schritte unbe- dingt in beschriebener Vorabsperrung öffnen. Reihenfolge ausführen! Falls erforderlich Einstellungen am Elektronikmodul ändern (siehe Seite 7). Frontplatte aufsetzen - Funktionsprüfung durchführen. Für den korrekten Sitz der Frontplatte auf Schrägstellung des...
-
Seite 12: Funktionsbeschreibung
MULTI 2 Funktionsbeschreibung Mindestverweilzeit Hauptspülung von 4 s für 1 bis 15 s einstellbar (Hauptspülzeit-Regler siehe Seite 7) Spülabbruch: Dip-Schalter 2 3 4 5 6 Tritt ein Benutzer während einer Spülung vor das Urinal, wird die Spülung gestoppt, sodass das Urinal sofort ungestört benutzt werden kann. -
Seite 13: Vorspülung
MULTI 2 Funktionsbeschreibung Vorspülung: Dip-Schalter 3 3 4 5 6 Durch das Benetzen des Urinals wird das Ausspülen des Urins verbessert. Stellung „ON“ = Vorspülung aktiviert (voreingestellt). Stellung „OFF“= Vorspülung deaktiviert. Vorspülung aktiv Bedarfsabhängige Vorspülung für 1 s, wenn das Urinal länger... -
Seite 14: Freispül-Automatik
MULTI 2 Funktionsbeschreibung Freispül-Automatik: Dip-Schalter 4 3 4 5 6 2 3 4 5 6 Dient zum Freispülen der Wasserzuleitungen, um einen unkontrollierten Anstieg der Bakterienzahl bei längerer Nichtbenutzung zu vermeiden. Zusätzlich wird der Geruchsverschluss wieder hergestellt. Stellung „ON“ = Freispül-Automatik aktiviert. -
Seite 15: Freispül-Dauer
MULTI 2 Funktionsbeschreibung Freispül-Dauer: Dip-Schalter 5 3 4 5 6 Legt die Laufzeit der automatischen Freispülung fest. Stellung „ON“ = Freispül-Dauer beträgt 20 s. Stellung „OFF“= Freispül-Dauer beträgt 10 s (voreingestellt). Stadion-Modus: Dip-Schalter 6 3 4 5 6 Bei häufiger Benutzung wechselt die Steuerung in den Stadion-Modus um Wasser zu sparen. -
Seite 16: Led-Signale
MULTI 2 LED-Signale Infrarot-Sensor mit Kontroll-LED Beschreibung der Signal-Typen: Blinkcode Bedeutung bei Inbetriebnahme, wenn kein Magnetventil angeschlossen ist alle 4 s (9 V Batterieversion) Magnetventil wird geöffnet Magnetventil wird geschlossen Zeigt niedrigen Batterie-Ladestand bei Benutzung an. alle 2 s Batterie wechseln! -
Seite 17: Fehleranalyse
MULTI 2 Fehleranalyse Störung Ursache Behebung Keine Spülung LED blinkt 1 x alle 4 s Batterie tauschen Batterie ist leer Batterie falsch eingelegt Polarität der Batterie überprüfen Tritt ein Benutzer während einer Spülung vor Aktivierter Spülabbruch das Urinal, wird die Spülung gestoppt, ggf. -
Seite 18: Wartung | Service
MULTI 2 Wartung | Service Allgemein gültige Arbeitsschritte für Wartung/Service Frontplatte abheben. Vorabsperrung schließen. Stromversorgung trennen. Sicherungsschraube lösen. Magnetventil reinigen | tauschen Magnetventil abstecken. Anschlussverschraubung lösen und Magnetventil entnehmen. Neues Magnetventil einsetzen. Anschließend weitere Montage durchführen (siehe Seite 9). - Seite 19 MULTI 2 Wartung | Service Schmutzsieb reinigen/tauschen Schmutzsieb herausnehmen Schmutzsieb-Abdeckung mit und unter fließendem Wasser Steckschlüsse SW 10 lockern und reinigen oder ggf. tauschen. vorsichtig herausziehen. Anschließend Montage durch- führen (siehe Seite 10).
- Seite 20 MULTI 2 Wartung | Service Elektronikmodul tauschen - 230 V Netzversion Steckverbindungen bei Gewünschte Funktionseinstel- Magnetventil und Spannungs- neuem Elektronikmodul lungen am Elektronikmodul versorgung vom Elektronikmodul wiederherstellen. vornehmen (siehe Seite 7). trennen. Anschließend weitere Montage durchführen (siehe Seite 9). Elektronikmodul tauschen - 9 V Batterieversion...
-
Seite 21: Ersatzteile
MULTI 2 Ersatzteile Beschreibung Art.Nr. Beschreibung Art.Nr. WimTec Rohbauset U2 121 629 Batteriemodul 231 380 Sanitäroberteil 123 562 Montagerahmen 122 220 Thermostat Adapter 120 547 Schmutzsieb 119 770 Frontplatte inkl. Elektronikmodul O-Ring 122 695 für 230 V Netzversion Schmutzsieb-Abdeckung 122 701... - Seite 24 Entsorgungsinformationen finden Sie unter: www.wimtec.com/umweltschutz WimTec Sanitärprodukte GmbH p: A - 3325 Ferschnitz, Freidegg 50, AUSTRIA t: +43 7473 5000 f: +43 (0) 7473 5000 - 500 m: verkauf@wimtec.com i: www.wimtec.com...
