Lecks
Fläschchen-
Druckbeaufschlagungsgas
Entlüftung
SV1
PV2
Übertragungs-
leitung
48
Lecktest, Phase 1
Während dieser Phase sind die HS-Flusspfade wie in
Abbildung 7 gezeigt:
Trägergas
Flusssteuerungsmodul
SV2
PV1
6er-Anschlussventil
4
3
2
6
1

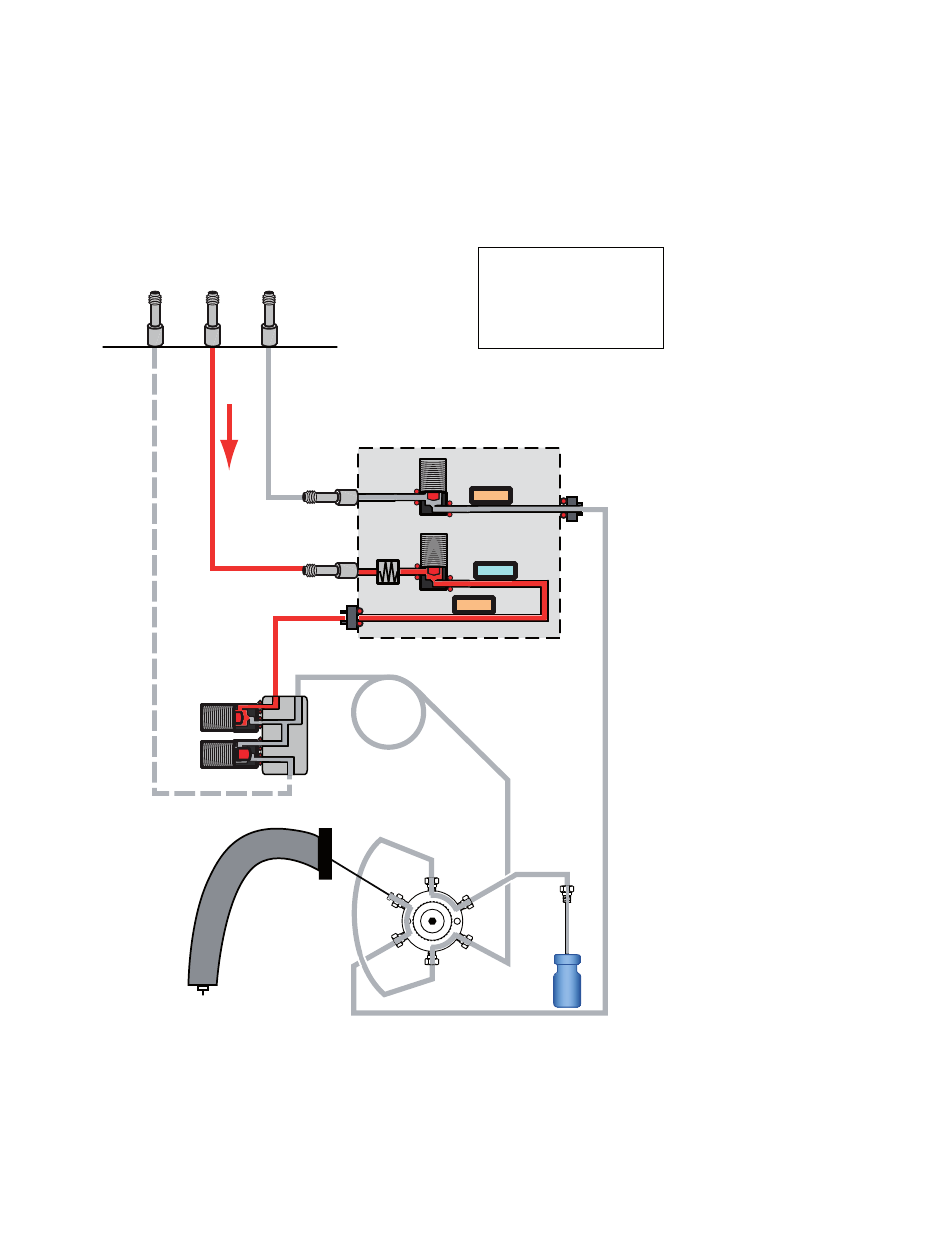

Abbildung 7 Flusspfade: Lecktest, Phase 1
Wenn der Test in dieser Phase fehlschlägt, überprüfen Sie:
• das Schaltventil (wenden Sie sich an Agilent)
• den Sitz der O-Ringe auf dem Anschluss des PCM-Moduls
(wenden Sie sich an Agilent)
DS - Drucksensor
FS - Flusssensor
SV - Schaltventil
PV - Proportionalventil
DS
FS
DS
5
