Fläschchen-
Druckbeaufschlagungsgas
Entlüftung
40 mL/Min.
SV1
PV2
Übertragungs-
leitung
Agilent 7697A Fehlerbehebung
Verengungstest, Phase 3
Während dieser Phase sind die HS-Flusspfade wie in
Abbildung 6
gezeigt:
Trägergas
Flusssteuerungsmodul
SV2
PV1
6er-Anschlussventil
4
3
2
6
1

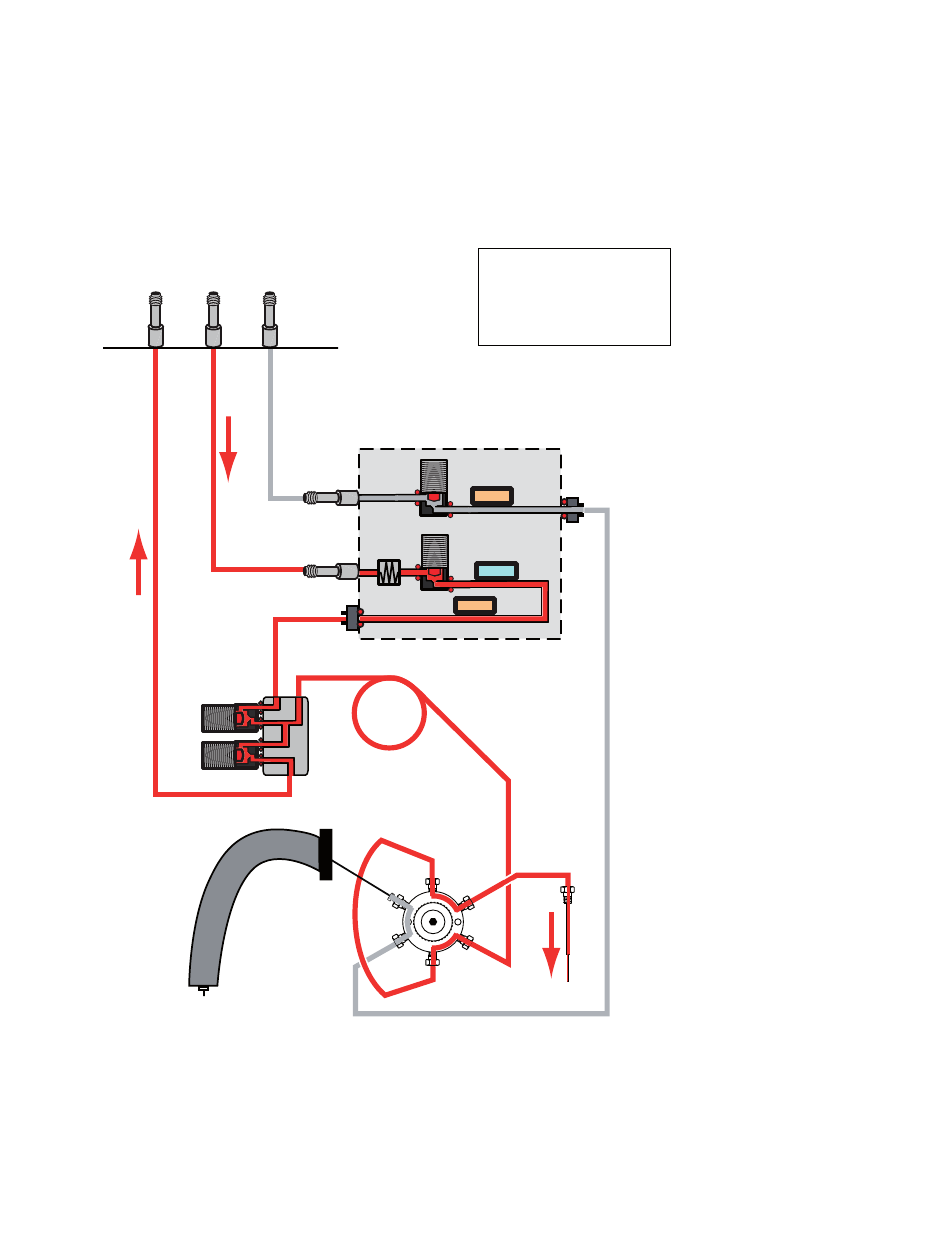

Abbildung 6
Flusspfade: Verengungstest, Phase 3, Auslassleitung
Wenn der Test in dieser Phase fehlschlägt, überprüfen Sie:
• die Auslassleitung
• das Entlüftungsventil (wenden Sie sich an Agilent)
DS - Drucksensor
FS - Flusssensor
SV - Schaltventil
PV - Proportionalventil
DS
FS
DS
5
4
Lecks
47
