3.6

Handbetrieb

Die RVP3... können auf Handbetrieb umgestellt werden. Die Regelung ist dann aus-
geschaltet.
Die verschiedenen Stellgeräte verhalten sich im Handbetrieb wie folgt:
• Heizkreismischer/ventil: Dieses ist stromlos; kann aber mit den Handbetriebstasten
( und ) manuell gesteuert werden:
Dreipunktantriebe: Mit den Tasten
liebige Stellung gefahren werden.
Zweipunktantriebe: Die Spannung am Stellantrieb kann mit der Taste
und mit der Taste dauernd ausgeschaltet werden.
Die Heizkreispumpe M2 ist dauernd eingeschaltet.
• Kessel: Die beiden Brennerstufen sind dauernd eingeschaltet. Die Umwälzpumpe M1
ist dauernd eingeschaltet.
• Brauchwasser-Ladepumpe: Die Ladepumpe M3 ist dauernd eingeschaltet.
• Zirkulationspumpe K6: Sie ist dauernd eingeschaltet.
• Elektroeinsatz K6: Dieser ist ständig freigegeben.
• Multifunktionales Relais K6: Das Relais ist dauernd eingeschaltet.
Durch den Handbetrieb wird auch eine eventuell aktive Übersteuerung der Regler-Be-
triebsart (Kurzschluss H1–M) aufgehoben.
3.7

Anlagentyp und Betriebsart

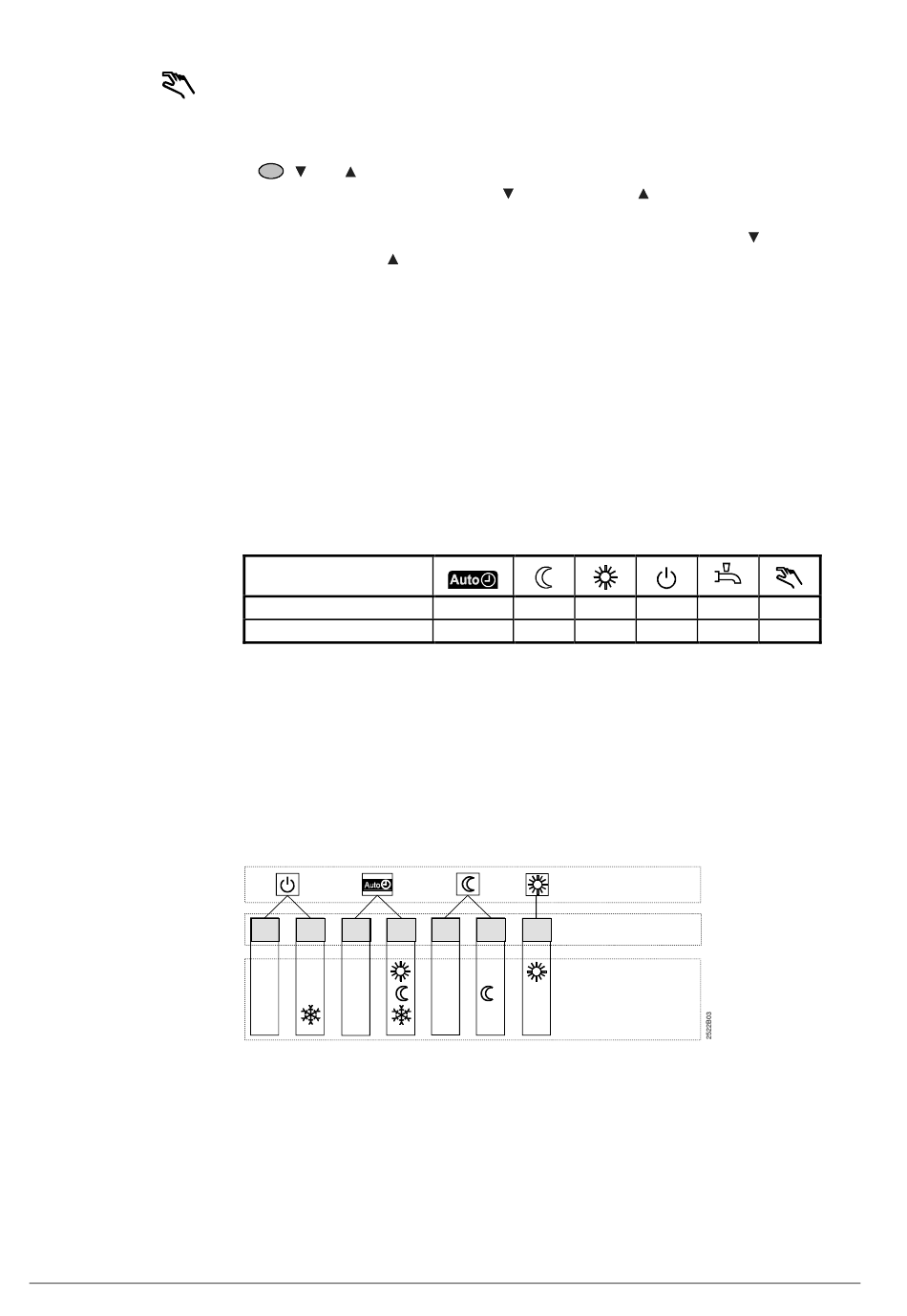

Je nach eingestelltem Anlagentyp sind folgende Betriebsarten möglich:
Anlagentyp
1–0, 2–0, 3–0
1–1, 3–1
3.8

Betriebszustand und Betriebsniveau

Die Heizkreis-Betriebsart wird durch den Benutzer durch Drücken der entsprechenden
Wahltaste gewählt. Eine Betriebsart hat max. 2 mögliche Betriebszustände; ausge-
nommen ist die Betriebsart Dauernd NORMAL Heizen (nur 1 Betriebszustand möglich).
Bei aktiver ECO-Funktion sowie bei der Schnellabsenkung ist der Betriebszustand im-
mer AUS.
Im Betriebszustand EIN sind je nach Betriebsart maximal 3 Betriebsniveaus möglich.
Das Betriebsniveau wird durch das Heizprogramm und das Ferienprogramm bestimmt.
AUS EIN AUS EIN
Basisdokumentation RVP300, RVP310, RVP320
Grundlagen
(Schließen) und
JA JA JA
JA JA JA
Betriebsart
AUS EIN EIN Betriebszustand
Betriebsniveau
(Öffnen) kann es in jede be-
dauernd ein-
JA NEIN JA
JA JA JA
