T
Vw
120
110
100
90
80
70
60
50
40
30
20
10
20 15 10 5
BZ 14

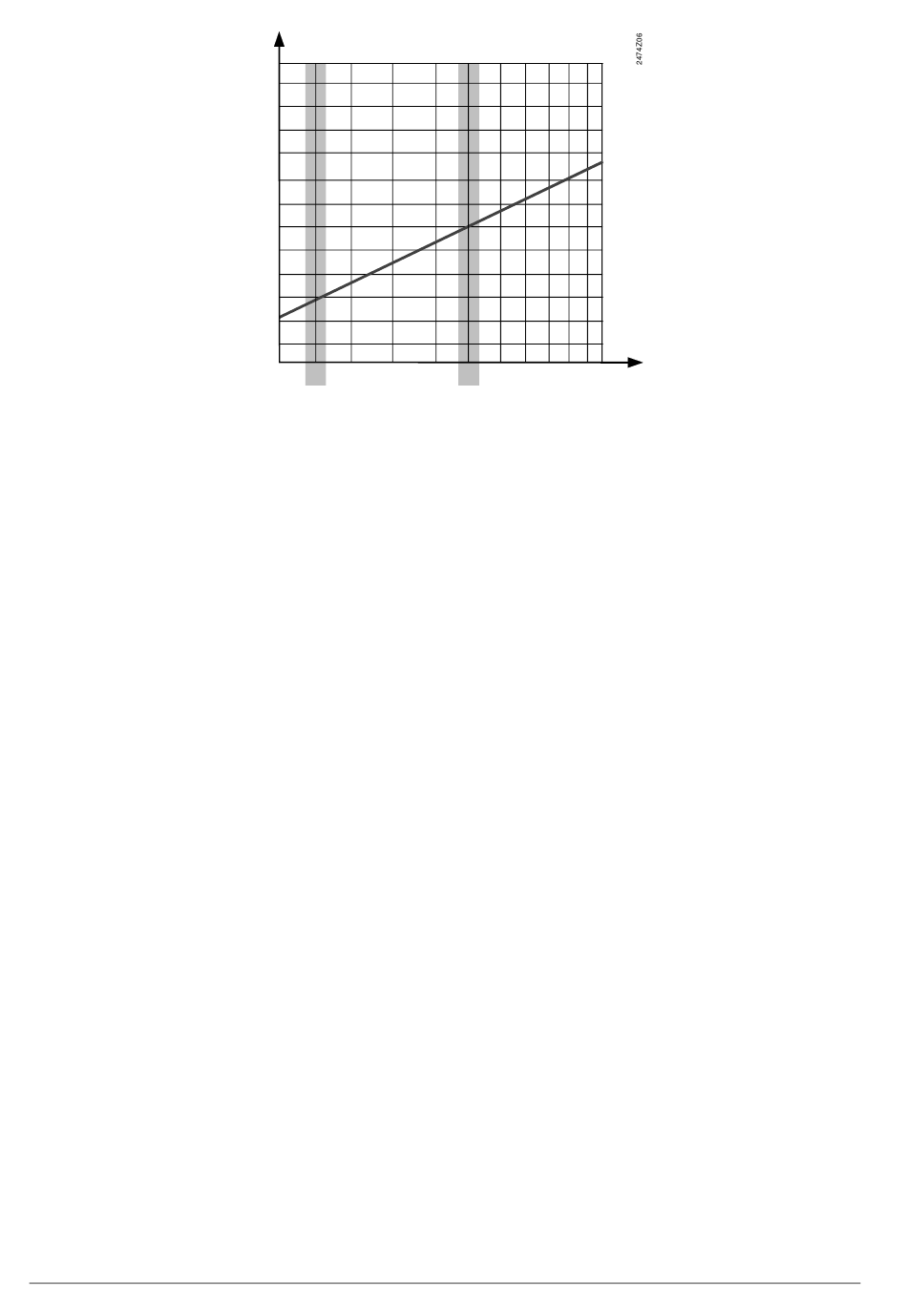

Heizkennliniendiagramm mit eingezeichneter Grundeinstellung
BZ 14 Einstellung Bedienzeile 14, Vorlauftemperatursollwert bei 15 °C Außentemperatur
BZ 15 Einstellung Bedienzeile 15, Vorlauftemperatursollwert bei –5 °C Außentemperatur
T Außentemperatur
A
T Vorlauftemperatursollwert
Vw
9.6.3 Krümmung
Der Wärmeverlust von Gebäuden ist proportional zur Differenz zwischen Raum und
Außentemperatur. Die Wärmeleistung der Heizkörper hingegen nimmt bei zunehmen-
der Differenz zwischen Heizkörper und Raumtemperatur nicht proportional zu. Die
Wärmeaustauschkennlinie der Heizkörper ist deshalb gekrümmt. Die Krümmung der
Heizkennlinie berücksichtigt diese Eigenschaften.
Im Bereich kleiner Steilheiten (z.B. für Fußbodenheizungen) verläuft die Heizkennlinie
infolge des kleinen Vorlauftemperaturbereichs praktisch linear und entspricht dadurch
der Kennlinie von Niedertemperaturheizungen.
Die Steilheit s wird nach der folgenden Gleichung ermittelt:
− T
T
Vw(−5) Vw(+15)
s = —————————
20 K
s Steilheit der Heizkennlinie
Vorlaufsollwert bei −5 °C Außentemperatur
T
Vw(−5)
T Vorlaufsollwert bei +15 °C Außentemperatur
Vw(+15)
Die Heizkennlinie gilt für einen Raumtemperatursollwert von 20 °C.
Basisdokumentation RVP300, RVP310, RVP320
Funktionsblock «Raumheizung»
0 -5 -10 -15 -20 -30
BZ 15
T
A
