Schmierung; Einschmieren Des Sprühgeräts - Toro Multi-Pro 5700-D Bedienungsanleitung

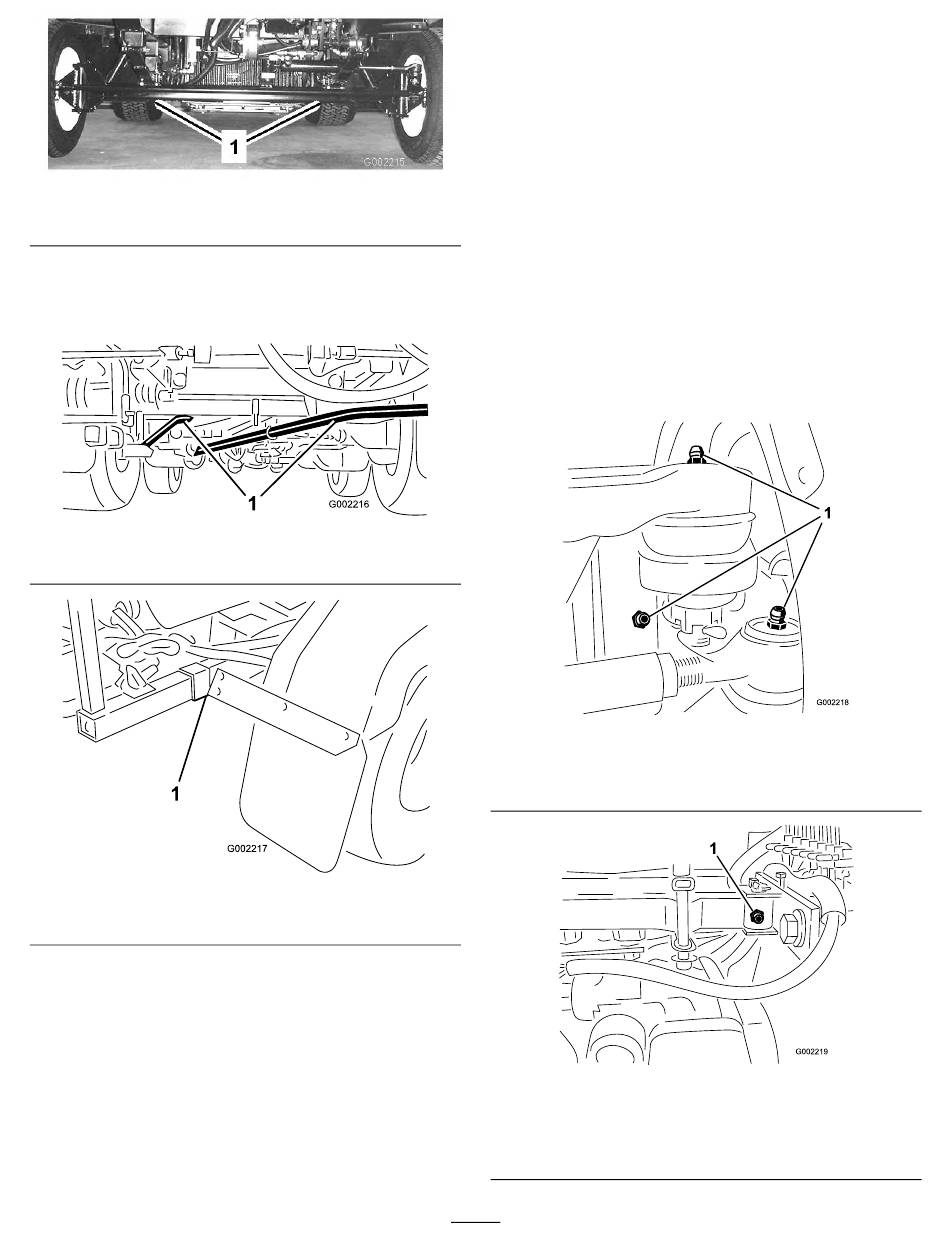

1. Hebestellen vorne
Die Hebestelle hinten am Sprühgerät befindet sich
hinten an der Seite, an der die Spritzgestängestützen sind
(Bild 30 und Bild 31).
1. Hebestellen hinten
1. Hintere Hebestelle (2)
Bild 29
Bild 30
Bild 31

Schmierung

Einschmieren des Sprühgeräts
Fetten Sie alle Lager und Büchsen alle 50 Betriebsstunden
oder mindestens einmal jährlich.
Schmierfettsorte: Nr. 2 Allzweckschmierfett auf
Lithiumbasis. Toro Premium-Allzweckschmiermittel
erhalten Sie von Ihrem Toro Vertragshändler.
1. Wischen Sie die Schmiernippel ab, um das
Eindringen von Fremdkörpern in die Lager oder
Büchsen zu vermeiden.
2. Pressen Sie Fett in die Lager und Büchsen.
3. Wischen Sie überflüssiges Fett ab.
Die Schmiernippel werden im Folgenden dargestellt.
Siehe Bild 32 bis Bild 34.
Drei an der Innenseite jedes Vorderrads
1. Stellen zum Einfetten
Eine an jeder Seite des mittleren Arms zwischen dem
Behälter und dem Motorraum
1. Stellen zum Einfetten
34
Bild 32
Bild 33
