Produktübersicht - Toro Multi-Pro 5700-D Bedienungsanleitung

Produktübersicht
2
3

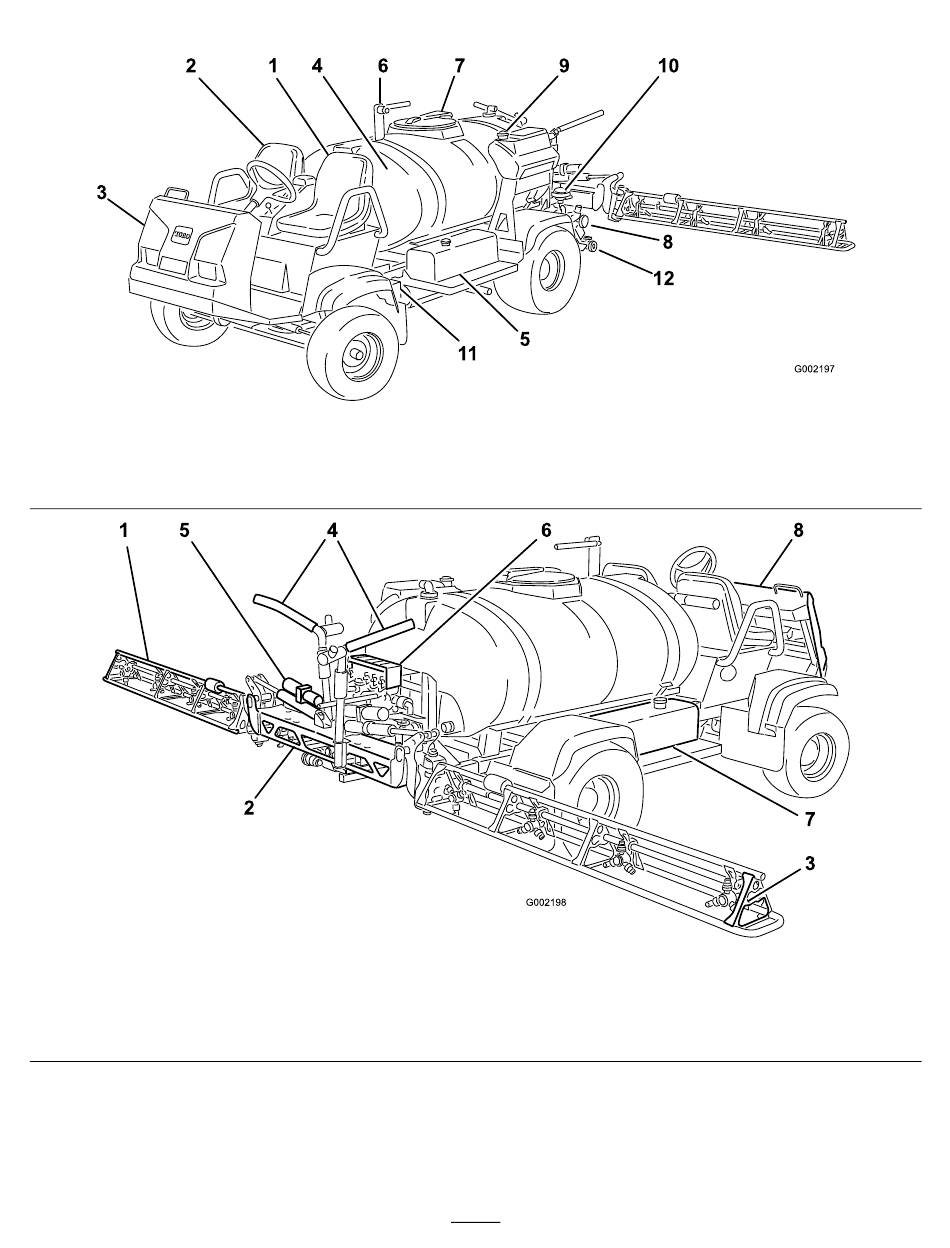

1. Bedienerposition
2. Beifahrerposition
3. Scheinwerfer
1. Linkes Spritzgestänge
2. Mittleres Spritzgestänge
1 4 6 7
4. Chemikalienbehälter
5. Kraftstofftank
6. Rücklauffüllanschluss
3. Rechtes Spritzgestänge
4. Transportgabel für das
Spritzgestänge
9 10
5
11
Bild 4
7. Behälterdeckel
8. Pumpe
9. Frischwasserbehälter
Bild 5
5. Steuerzylinder des
Spritzgestänges
6. Ventile
15
8
12
G002197
10. Pumpendruckanfeuchter
11. Batterie
12. Behälterablass
7. Hydraulikbehälter
8. Armaturenbrettgruppe
