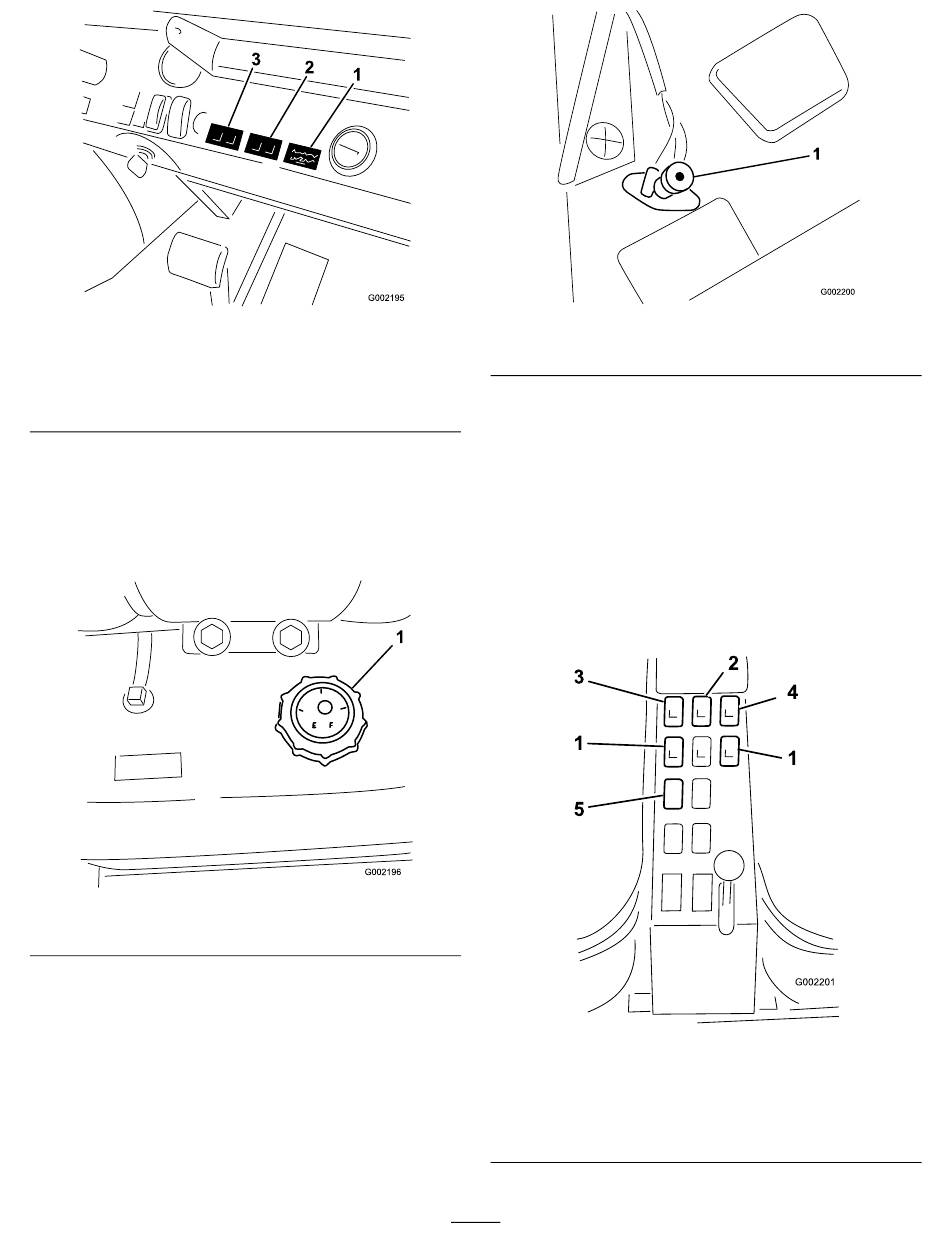

Spritzgestängeschalter; Hauptspritzgestängeschalter - Toro Multi-Pro 5700-D Bedienungsanleitung

1. Betriebsstundenzähler
2. Öldruck- und
Batterielampe
Benzinuhr
Die Benzinuhr befindet sich oben am Kraftstofftank
(Bild 11) an der linken Seite der Maschine. Die
Benzinuhr zeigt die Kraftstoffmenge im Tank an.
1. Benzinuhr
Hauptspritzgestängeschalter
Der Schalter des Hauptspritzgestänges befindet sich
am Boden der Maschinenkabine, links vom Bediener.
Mit dem Schalter schalten Sie die Sprühanlage ein oder
aus. Betätigen Sie den Schalter mit dem Fuß, um die
Sprühanlage ein- oder auszuschalten (Bild 12).
Bild 10
3. Wassertemperatur- und
Glühkerzenlampe
Bild 11
1. Hauptspritzgestängeschalter
Spritzgestängeschalter
Die Spritzgestängeschalter befinden sich am
Armaturenbrett, an der rechten Seite des Sitzes
(Bild 13). Kippen Sie jeden Schalter nach vorne, um den
entsprechenden Teil des Spritzgestänges einzuschalten.
Kippen Sie den Schalter nach hinten, um das Teil des
Spritzgestänges abzuschalten. Wenn Sie den Schalter
einschalten, leuchtet eine Lampe am Schalter auf. Diese
Schalter wirken sich nur auf die Sprühanlage aus, wenn
Sie den Hauptspritzgestängeschalter eingeschaltet haben.
1. Spritzgestängeschalter,
links, rechts und Mitte
2. Pumpenschalter
3. Dosierungsschalter
18
Bild 12
Bild 13
4. Umwälzung
5. Spritzgestängeschalter,
links und rechts
