Pumpenschalter
Der Pumpenschalter befindet sich am Armaturenbrett
an der rechten Seite des Sitzes (Bild 13). Kippen Sie den
Schalter nach vorne, um die Pumpe zu aktivieren, oder
nach hinten, um die Pumpe anzuhalten. Wenn Sie den
Schalter einschalten, leuchtet eine Lampe am Schalter
auf.
Wichtig: Schalten Sie den Pumpenschalter nur
ein, wenn der Motor im Leerlauf läuft, um eine
Beschädigung des Pumpenantriebs zu vermeiden.
Dosierungsschalter
Der Dosierungsschalter befindet sich am Armaturenbrett
an der rechten Seite des Sitzes (Bild 13). Wenn Sie den
Schalter nach vorne gedrückt halten, erhöhen Sie den
Druck in der Sprühanlage; wenn Sie den Schalter nach
hinten gedrückt halten, reduzieren Sie den Druck.
Spritzgestängehub
Die Hubschalter für das Spritzgestänge befinden sich
am Armaturenbrett rechts vom Sitz. Sie können mit
diesen Schaltern das rechte bzw. linke Spritzgestänge
anheben (Bild 13).
Sonarspritzgestänge (optional)
Der Schalter für das Sonarspritzgestänge ist ein
Kippschalter, mit dem das Sonarspritzgestänge
betätigt wird. Kippen Sie den Schalter nach vorne für
automatisch, nach hinten für manuell oder stellen Sie
den Schalter in die Mitte für Aus. Das Sprühgerät hat an
den entsprechenden Stellen Plastikabdeckungen.
Positionen der Schaummarkierungs-
schalter (optional)
Wenn Sie den elektrischen Spritzgestängehub, das
Sonarspritzgestänge und den Schaummarkierer
einbauen, erweitern Sie das Armaturenbrett mit
Schaltern für die Steuerung dieser Elemente. Das
Sprühgerät hat an den entsprechenden Stellen
Plastikabdeckungen.
Umwälzungsschalter
Der Umwälzungsschalter befindet sich am
Armaturenbrett an der rechten Seite des Sitzes (Bild 13).
Kippen Sie diesen Schalter nach vorne, um die
Umwälzung im Behälter einzuschalten, oder kippen
Sie den Schalter nach hinten, um die Umwälzung
abzustellen. Wenn Sie den Schalter einschalten, leuchtet
eine Lampe am Schalter auf. Sie müssen für die
Umwälzung die Pumpe einschalten, und der Motor muss
mit einer höheren Drehzahl als der Leerlauf laufen. Das
Umwälzungsventil befindet sich hinter dem Behälter
(Bild 14)
1. Umwälzungsventil
Spritzgestängeventile
Diese Ventile schalten die drei Spritzgestänge ein oder
aus (Bild 14). Wenn Sie ein Spritzgestänge manuell
abstellen müssen, drehen Sie das Handrad am Ventil
nach rechts, um das Ventil zu schließen oder nach links,
um das Ventil zu öffnen.
Sicherheitsventile des Spritzgestänges
Die Sicherheitsventile des Spritzgestänges leiten den
Durchfluss eines Spritzgestänges zum Behälter, wenn
Sie den Spritzgestängeteil abschalten. Die Ventile
befinden sich unten an jedem Spritzgestängeventil. Sie
können diese Ventile einstellen, um einen konstanten
Spritzgestängedruck zu gewährleisten, unabhängig von
der Anzahl der eingeschalteten Spritzgestänge. Siehe
„Kalibrieren der Sicherheitsventile des Spritzgestänges"
im Einsatzabschnitt.
Hinweis: Wenn Sie Pro Control einsetzen, müssen Sie
alle Sicherheitsventile schließen.
Rücklauffüllanschluss
Vorne an der Behälterabdeckung befindet
sich ein Schlauchanschluss mit Gewinde, ein
90-Grad-Anschlussstück mit Widerhaken und ein kurzer
Schlauch, den Sie zur Behälteröffnung drehen können.
An diesen Anschluss können Sie einen Schlauch
anschließen und den Behälter mit Wasser füllen, ohne
dass der Schlauch durch die im Behälter befindlichen
Chemikalien verunreinigt wird.
Wichtig: Verlängern Sie den Schlauch nicht, um
einen Kontakt mit den Behälterflüssigkeiten zu
ermöglichen.
19

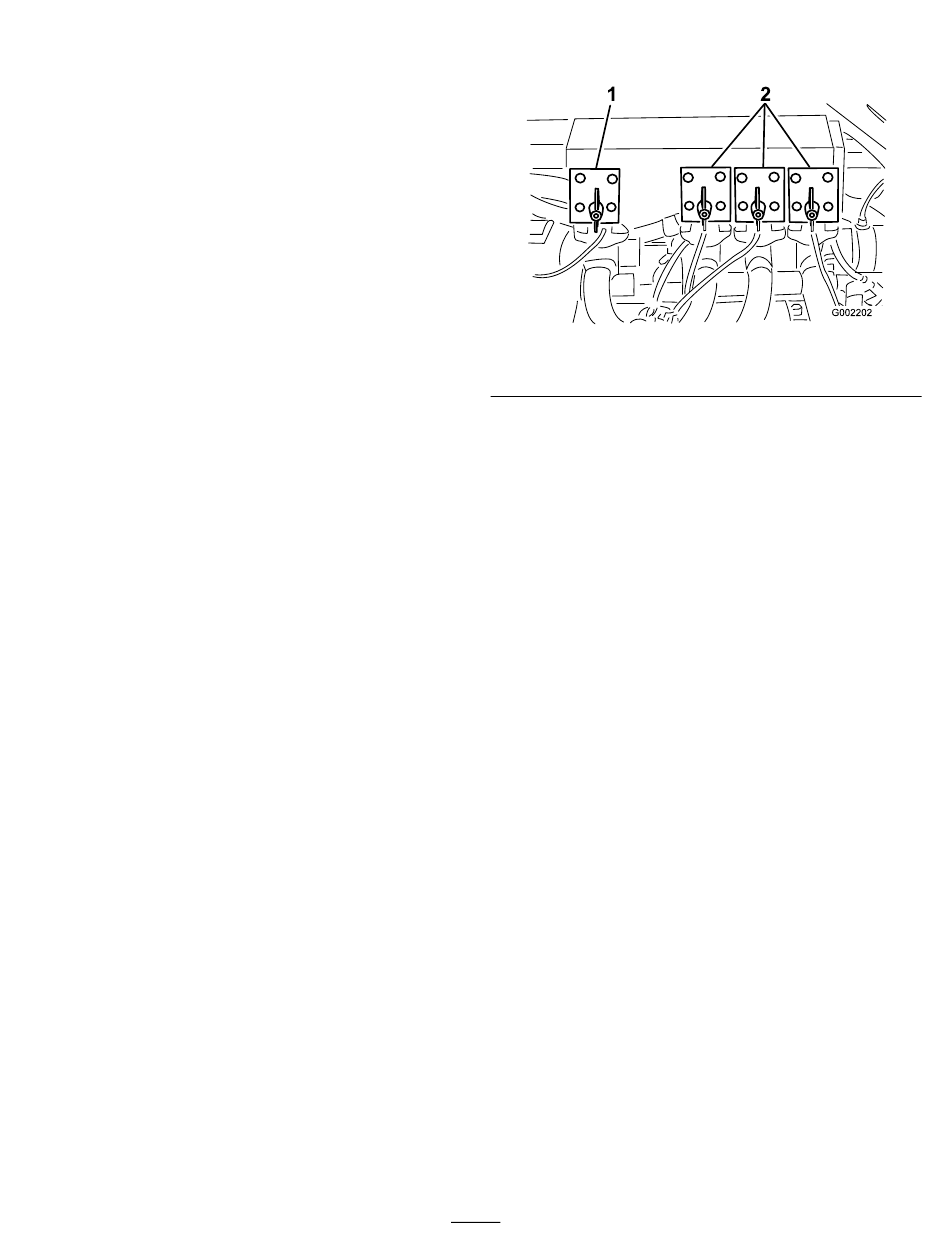

Bild 14
2. Spritzgestängeventile
