Busch-Installationsbus
Planung und Anwendung
4.1.5
IGMP
Das Gerät unterstützt IGMP snooping in der Version V3.
IGMP snooping ist die Fähigkeit Multicast Routing Verkehr nur dorthin weiterzuleiten, wo er auch benötigt
wird. Die IT Infrastruktur und das Gerät müssen die gleiche IGMP Version benutzen, sonst funktioniert der
IGMP Mechanismus nicht.
Zum Freischalten einer Multicast Adresse meldet sich das Gerät mit einem Membership Report bei dieser
Multicast Adresse an.
4.1.6
IPR/S als Bereichskoppler
Der IP-Router Secure kann in KNX-Anlagen die Funktion eines Bereichskopplers übernehmen. Dafür
muss er die physikalische Adresse eines Bereichskopplers (1.0.0...15.0.0) erhalten. In einem ETS-Projekt
können bis zu 15 Bereiche mit Bereichskopplern angelegt werden.

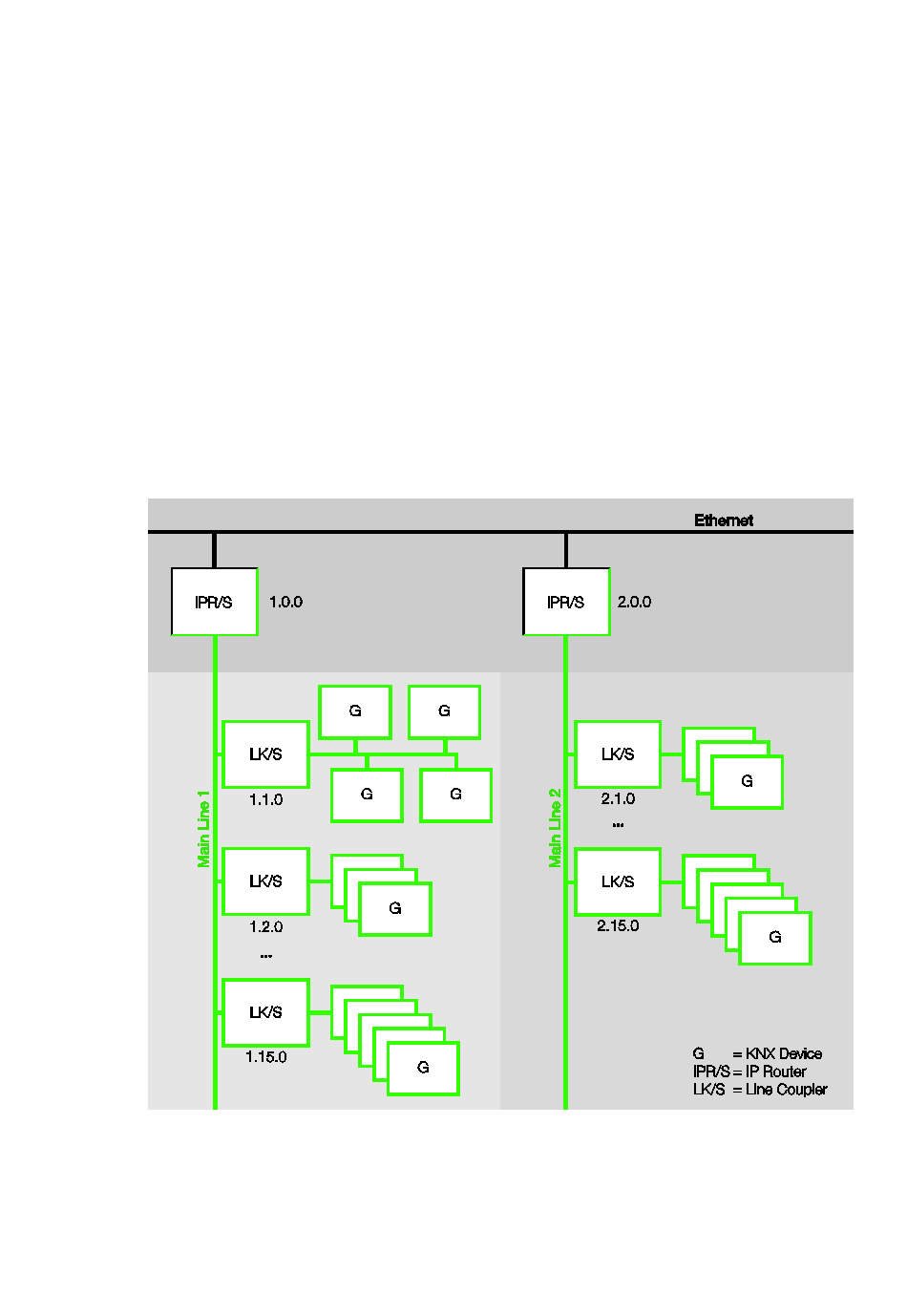

Das folgende Bild zeigt diese Topologie mit IP-Router Secure als Bereichskoppler und KNX-Linienkoppler
(LK/S).
38 2CDC502099D0121 Rev. A | IPR/S 3.5.11
®
