Busch-Installationsbus
Gerätetechnik
2.2

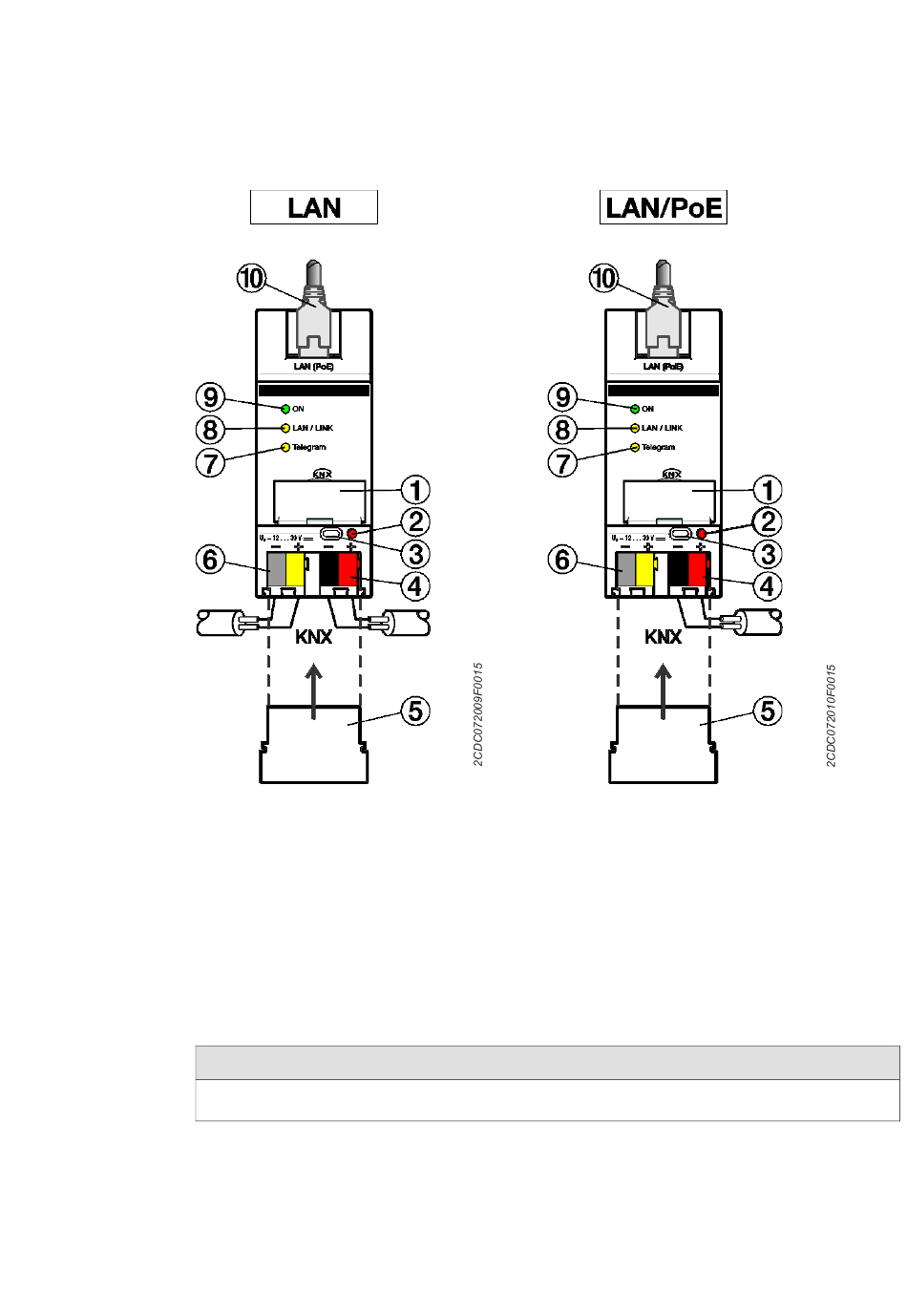

Anschlussbild

IPR/S 3.5.11
Legende
1
2
3
4
5
Hinweis
Es ist auch möglich, den Router über den unverdrosselten Spannungsausgang einer Busch-Jaeger
KNX Spannungsversorgung (Typ 6180) zu versorgen.
® KNX
Schildträger
LED Programmieren
Taste Programmieren
Anschluss KNX
Abdeckkappe
6
Anschluss Versorgungsspannung U
7 LED Telegramm
8
LED LAN/LINK
9
LED ON
10 Anschluss LAN bzw. LAN/PoE
IPR/S 3.5.11 | 2CDC502099D0121 Rev. A 13
