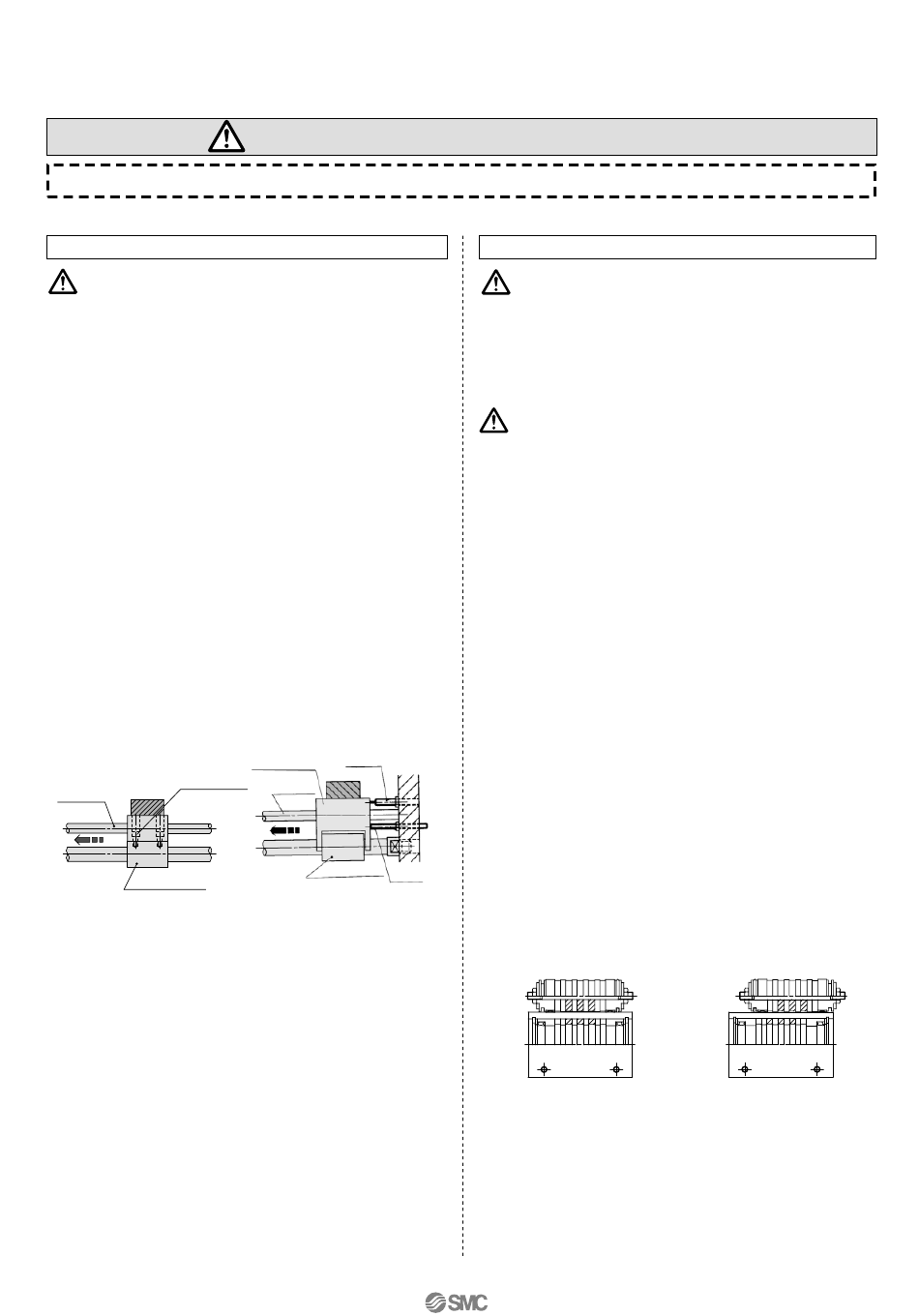

CY1B
Serie
Lesen Sie die Hinweise vor dem Gebrauch durch. Siehe Seite S. 0-39 - 0-43 für Hinweise zu den Zylindern und Sicherheitshinweise.
Vorsicht
1. Achten Sie darauf, dass an der Oberfläche des Zylinderrohrs
keine Kerben oder andere Schäden auftreten.
Dies kann den Abstreifer und den Gleitring beschädigen, wodurch
Funktionsstörungen verursacht werden können.
2. Treffen Sie Vorsichtsmassnahmen bzgl. der Rotation des
Schlittens.
Die Rotation sollte kontrolliert erfolgen z.B. durch Verbindung mit
einer weiteren Führungsstange (Linearführung etc.).
3. Betreiben Sie das System nicht, wenn der Kolben vom
Schlitten abgerissen ist.
Wirken der magnetischen Haltekraft externe Kräfte entgegen, so
dass der Kolben vom Schlitten abreisst, kann die Ausgangslage
wieder erreicht werden, indem der Schlitten von Hand ans
Hubende geschoben oder der Kolben mittels Druckluft in die
richtige Position gebracht wird.
4. Vergewissern Sie sich vor der Inbetriebnahme, dass
Zylinder an beiden Endstücken befestigt ist.
Es ist nicht zulässig den Schlitten zu befestigen und das
Zylinderrohr laufen zu lassen.
5. Bringen Sie keine Last seitlich am Schlitten an.
Wird eine Last direkt am Zylinder angebracht, so können
Fluchtungsfehler an jeder der Zylinderachsen nicht ausgeglichen
werden
. Dadurch entsteht eine seitwärts wirkende Belastung,
die zu Funktionsstörungen führen kann. Der Zylinder sollte mit
Hilfe einer Verbindung betrieben werden, die
Fluchtungsfehler sowie die Durchbiegung infolge des
Zylindereigengewichts kompensieren kann. Eine empfohlene
Einbaumethode ist in Abbildung 2 dargestellt
Direkte Verbindung
mittels Einsteck-
Führungs-
schrauben o.ä.
stange
Kolbenstangenloser
Zylinder
Abweichende Lasteinwirkungen sowie
Fluchtungsfehler entlang der Zylinder-
achse
können
nicht
kompensiert
werden, so dass es zu Funktions-
störungen kommt.
Abb.1. Falsche Einbaumethode
6. Gehen Sie vorsichtig bei der Bestimmung der zulässigen Last
in vertikaler Einbaulage vor.
Das zulässige Lastgewicht bei Betrieb in vertikaler Einbaulage (s.
S.5 für Referenzwerte) wird bestimmt im Rahmen der Modell-
auswahlmethode. Wird jedoch eine der zulässigen Werte
überschritten, so kann der Kolben abreissen, und die Last fällt
herab. Wenn Sie diese Einbaulage anwenden, so wenden Sie sich
an SMC bzgl. der Betriebsbedingungen (Druck, Last, Ge-
schwindigkeit, Hub, Frequenz usw.)
3.28-6
Produktspezifische Hinweise
Einbau
sowohl die
.
Stoss-
Flexible Verbindung
dämpfer
Führungs-
stange
Kolbenstangen-
loser Zylinder
Fluchtungsfehler
entlang
Zylinderachse werden durch das Spiel
zwischen
der flexiblen Verbindung und
Zylinder kompensiert. Ferner reicht die
Verbindung
über
die
Zylinderachse
hinaus, so dass auf den Zylinder kein
Moment ausgeübt wird.
Abb. 2. Empfohlene Einbaumethode
Demontage und Wartung
Warnung
1. Gehen Sie vorsichtig vor, da die Magnete eine hohe Anzie-
hungskraft ausüben.
Wenn Sie den Schlitten und den Kolben vom Zylinderrohr zwecks
Wartungsmassnahmen o.ä. entfernen, gehen Sie vorsichtig vor,
da die in jedem der Schlitten eingebauten Magnete eine hohe
Anziehungskraft ausüben
Vorsicht
1. Achten Sie beim Zusammenbau nach erfolgter Demontage
darauf, dass die Zylinderdeckel sicher befestigt sind.
Zur Demontage wird der eine Zylinderdeckel an den beiden
Flächen
in
Schraubenschlüssel wird der andere Zylinderdeckel gelöst. Geben
Sie beim Zusammenbau zuerst Loctite (Nr. 542, rot) an das
der
Gewinde, und ziehen Sie 3° bis 5° über die alte Position hinaus an.
2. Gehen Sie vorsichtig beim Abnehmen des Schlittens vor, da
der Kolben direkt von ihm angezogen wird.
Bevor der Schlitten und Kolben vom Zylinderrohr entfernt werden,
müssen sie unter Anwendung von Kraft voneinander entkoppelt
und einzeln vom Zylinderrohr entfernt werden. Ein Nichtbeachten
dieses Punktes kann eine Trennung der beiden Teile wegen der
enormen Haltekraft, die beim direkten Kontakt der Magnetringe
auftritt, unmöglich machen.
3. Die magnetische Haltekraft kann verändert werden (z. B. von
CY1B25L zu CY1B25H); wenden Sie sich an SMC, falls dies
notwendig sein sollte.
4. Demontieren sie keinen der magnetischen Komponenten
(Schlitten oder Kolben).
Dies kann zu einem Verlust an magnetischer Haltekraft führen und
Funktionsstörungen verursachen.
5. Zur Demontage zum Auswechseln von Dichtungen und
Gleitringen siehe gesonderte Demontage-Hinweise
6. Beachten Sie die Ausrichtung von Schlitten und Kolben.
Da die Position von Schlitten und Kolben für ø6, ø10 und
Haltekraftausführung L richtungsabhängig ist, halten Sie sich bei
der Durchführung von Demontage- oder Wartungsarbeiten an die
nachstehenden Zeichnungen. Legen Sie Kolben und Schlitten
aufeinander, und schieben Sie den Kolben in das Zylinderrohr, so
Anschlag
dass beide Komponenten sich in der in Abbildung 3 dargestellten
Position zueinander befinden. Sind sie versetzt wie in Abbildung 4,
der
so setzen Sie den Kolben ein, nachdem Sie ihn um 180˚ gedreht
haben. Bei nicht korrekter Ausrichtung erreicht die magnetische
Haltekraft nicht die nötige Stärke.
Abb. 3. Korrekte Position
Beispiel für ø20 - ø63 mit Haltekraftausführung L.
.
einem
Schraubstock
gehalten.
Abb. 4. Falsche Position
Mit
einem
