Serie

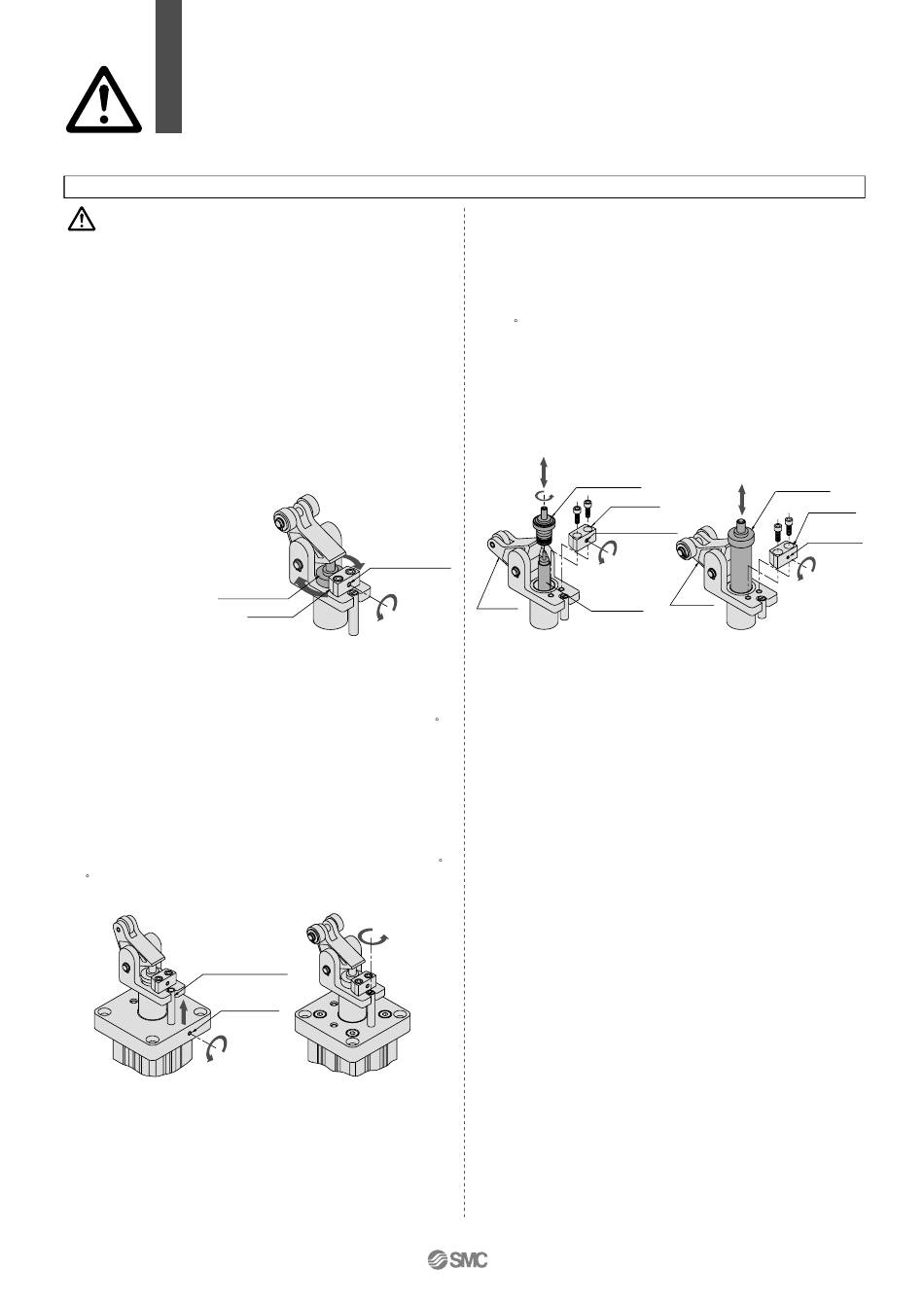

Produktspezifische Sicherheitshinweise 1

Vor der Inbetriebnahme durchlesen.
Siehe Seite 17 bis 22 für Sicherheitsvorschriften und Sicherheitshinweise zu Antrieb und Signalgeber.
Achtung
1. Variable Einstellung der Stossdämpferkapazität
(ø50 bis ø80)
Zum weichen Anhalten eines transportierten Objekts lösen Sie die
Befestigungsschraube (M4) der Stoppereinheit und drehen Sie das
Stossdämpfer-Einstellrad entsprechend des Energiewerts des trans-
portierten Objekts, bis die Position für die optimale Energieabsorption
(Verzögerungswert) erreicht ist. Sichern Sie nach erfolgter
Einstellung das Einstellrad, indem Sie die Befestigungsschraube gut
festziehen.
Anm. 1) Hinweise zur Einstellung
Gehen Sie bei der Einstellung des Stossdämpfer-Verzögerungs-
wertes vom Höchstwert aus, und stellen Sie von diesem ausgehend
niedrigere Werte ein. Ist die Energie des transportierten Objekts
grösser als der Verzögerungswert des Stossdämpfers, wirkt eine zu
hohe Last auf den Kipphebel und Fehlfunktionen werden verursacht.
Anm. 2) Bei den Aus-
führungen mit Kolben-
ø20 und 32 kann der
Verzögerungswert des
Stossdämpfers nicht
verändert werden. Der
Stossdämpferhub kann
Einstellrad
jedoch durch eine
Höhenverstellung des
Einstellrades (Hub 6 bis
4) modifiziert werden.
2. Änderung der Stopprichtung und der Position
des Druckluftanschlusses
Stopprichtung und Position des Druckluftanschlusses können in 90 -
Schritten (bzw. 180°-Schritten bei ø20) verändert werden.
ø20
©
Lockern Sie die Befestigungs-
schraube (M3) neben dem Zylin-
derkopf und ziehen Sie die Füh-
rungsstange nach oben. Nun
kann die Kipphebeleinheit um
180 gedreht werden.
ø20
Führungsstange
23
RSH/RS1H
Bedienungsanweisungen
Befestigungs-
schraube (M4)
Stopper
ø32 bis ø80
©
Lösen Sie die Führungsstange
mit einem Schraubendreher (-)
den Sie an der Kerbe am Füh-
rungsstangenende ansetzen. Nun
kann die Kipphebeleinheit in 90 -
Schritten gedreht werden.
ø32, ø50, ø63, ø80
Befestigungs-
schraube
(M3)
3. Austauschen des Stossdämpfers bei der
Instandhaltung
Lösen Sie die Innensechskantschrauben und die Stossdämpfer-
Befestigungsschraube (M4) am Stopper, und nehmen Sie den
Stopper vom Kipphebelhalter ab. Neigen Sie den Kipphebel um
90 , und ziehen Sie den Stossdämpfer heraus. (Bei den
Ausführungen mit Kolben-ø 20 und 32 lockern Sie nach dem
Abnehmen des Stoppers das Einstellrad und ziehen dann den
Stossdämpfer heraus.)
∗Hinweise zur Montage
Ziehen Sie nach dem Wiedereinsetzen des Stossdämpfers alle
Bolzen und Befestigungsschrauben gut fest, und fetten Sie das
Stossdämpfer-Kolbenstangenende.
ø20, ø32
Einstellrad
Stopper
Befestigungs-
schraube
(M4)
Stoss-
Kipp-
dämpfer
hebel
ø50 bis ø80
Stoss-
dämpfer
Stopper
Befestigungs-
schraube
(M4)
Kipp-
hebel
