CY1B/CY1R/CY1S/CY1L/CY1H/CY1HT
Serie

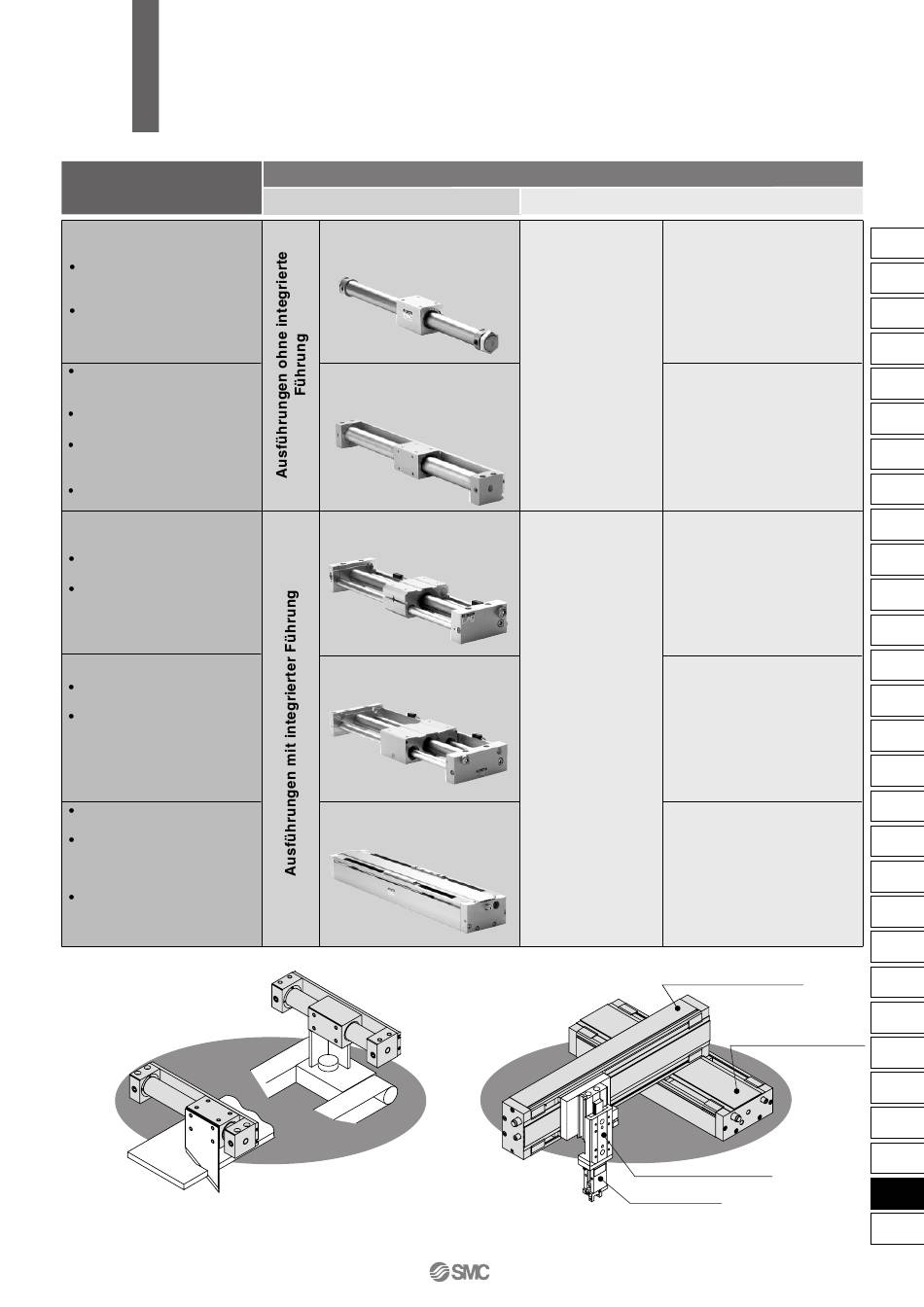

Auswahlkriterien
Auswahlkriterien
Bei Verwendung mehrerer
unterschiedlicher Führungs-
typen.
Wenn grosser Hub
erforderlich ist.
Bei Verwendung mehrerer
unterschiedlicher Führungs-
typen.
Wenn die Grundausführung mit
Signalgebern bestückt wird.
Bei Verwendung ohne Führung
zum Transport einer leichten
Last (Anwendungsbeispiel 1)
Wenn nur wenig Platz verfügbar
ist.
Bei präziser Führung über
dem gesamten Hub.
Für allgemeine
Transportanwendungen.
Bei präziser Führung über
dem gesamten Hub.
Wenn ein besonders
ruckfreier Betrieb erforder-
lich ist, selbst bei exzen-
trisch gelagerter Last.
Bei präziser Führung über
dem gesamten Hub.
Für besonders grosse
Lasten, Kraftmomente und
einen besonders hohen
Exaktheitsgrad.
Für "Pick & Place"-
Anwendungen.
(Anwendungsbeispiel 2)
Transport
Anwendungsbeispiel 1
Bildliche Darstellung
CY1B
Serie
Grösse: ø6, ø10, ø15, ø20, ø25, ø32,
ø40, ø50, ø63
CY1R
Serie
Grösse: ø6, ø10, ø15, ø20, ø25, Ø32,
ø40, ø50, ø63
CY1S
Serie
Grösse: ø6, ø10, ø15, ø20, ø25, ø32, ø40
CY1L
Serie
Grösse: ø6, ø10, ø15, ø20, ø25, ø32, ø40
CY1H(T)
Serie
Grösse: ø10, ø15, ø20, ø25, ø32
Anwendungsbeispiele
Schneiden
Empfohlener Zylinder
• Grosse
Variationsbreite von
6 bis
63.
ø
ø
• Bei der Ausführung
mit integrierter
Führung kann die
Last direkt
transportiert werden.
• Der zentrale
Druckluftanschluss
ermöglicht die
Anordung der
Luftanschlüsse an
einer der Seiten-
platten.
• Signalgeber sind
montierbar.
• Die Krafteinwirkung
am Hubende wird
durch einen
Stossdämpfer
absorbiert.
Pneumatischer Greifer
Serie MHZ2
Anwendungsbeispiel 2
Eigenschaften
• Lange Hübe sind möglich.
•
Der Zylinder kann direkt eingebaut werden.
• Es können Signalgeber montiert werden. Es
treten keine ungleichmässigen
Zylinderbewegungen auf.
• Ein Verdrehen kann nur innerhalb eines
Toleranzbereichs auftreten.
• Bei der Ausführung mit zentralem Druck-
luftanschluss erfolgt die Anordnung der
Anschlüsse auf einer Seite.
• Die äusseren Abmessungen sind platz-
sparend.
• Der Einbau kann von oben oder seitlich
erfolgen.
• Durch die Verwendung
spezieller Gleitlager wird ein
ruckfreier Betrieb möglich.
• Ein stabiler Betrieb wird
ermöglicht durch die
Verwendung von Kugel-
buchse, selbst bei exzentrisch
gelagerter Last.
• Durch Verwendung einer Linearfüh-
rung für grosse Lasten, grosse
Kraftmomente und Arbeiten mit
einem hohen Exaktheitsgrad
einsetzbar.
• Durch T-Nuten in den Einbauflächen
ergeben sich noch mehr
montagemöglichkeiten.
• Über dem Schlitten ist zum Schutz
vor Schmutz und anderen Beschädi-
gungen eine Abdeckung eingebaut.
Ausführung mit 1 Führungsachse
Ausführung mit 2 Führungsachsen
Pneumatischer Kompaktschlitten
Serie MXS
CL
MLG
CNA
CNG
MNB
CNS
CLS
CB
CV/MVG
CXW
CXS
CXT
MX
MXU
MXH
MXS
MXQ
MXF
MXW
MXP
MG
MGP
MGQ
MGG
MGC
MGF
MGZ
CY
MY
3.28-3
