CY1L
Serie
Lesen Sie die Hinweise vor dem Gebrauch. Siehe S. 0.39 - 0.43 für Sicherheitshinweise.
Betrieb
Warnung
1. Gehen sie vorsichtig bei Arbeiten zwischen dem Schlitten-
gestell und den Endplatten vor.
Beachten Sie, dass die Gefahr von Finger- und Handverletzungen
besteht, während der Zylinder in Betrieb ist.
2. Fahren Sie mit einem Zylinder keine Last, mit welcher die im
Auswahlvorgang vorgeschriebenen Werte überschritten
werden.
Einbau
Vorsicht
1. Setzen Sie den Zylinder nicht so ein, dass der Schlitten fest-
steht.
Der Zylinder soll immer an den Endplatten montiert werden.
2. Die Zylinder sollten so eingebaut sein, dass der Schlitten über
die gesamte Hublänge mit dem minimalen Arbeitsdruck
betrieben werden kann.
Ist die Einbaufläche nicht eben, so verziehen sich die Führungen.
Dadurch steigt der minimale Arbeitsdruck an, und es kommt zu
einem vorzeitigen Verschleiss der Lager. Deshalb sollten die
Zylinder so eingebaut sein, dass der Schlitten über die gesamte
Hublänge mit dem minimalen Arbeitsdruck betrieben werden
kann. Zum Einbau wird eine möglichst ebene Fläche benötigt; falls
diese Bedingung nicht erfüllt werden kann, so sollte eine
Justierung mittels Abstandshaltern vorgenommen werden.
3.28-40
Produktspezifische Hinweise
Demontage und Wartung
Warnung
1. Gehen Sie vorsichtig vor, da die Magnete eine hohe Anzie-
hungskraft ausüben.
Wenn Sie den externen Schlitten und den Kolben vom Zylinderrohr
zwecks Wartungsmassnahmen o.ä. entfernen, gehen Sie
vorsichtig vor, da die in jedem der Schlitten eingebauten Magnete
eine hohe Anziehungskraft ausüben
Vorsicht
1. Gehen Sie vorsichtig vor beim Abnehmen des Schlittens, da
der Kolben direkt von ihm angezogen wird.
Bevor der Schlitten und Kolben vom Zylinderrohr entfernt wird,
müssen Sie unter Anwendung von Kraft voneinander entkoppelt
werden und einzeln vom Rohr genommen werden. Ein
Nichtbeachten dieses Punktes kann eine Trennung der beiden
Teile wegen der enormen Haltekraft, die beim direkten Kontakt der
Magnetringe auftritt, unmöglich machen.
2. Die magnetische Haltekraft kann verändert werden (z. B. von
CY1S25L zu CY1S25H); wenden Sie sich an SMC, falls dies
notwendig sein sollte.
3. Demontieren Sie keinen der magnetischen Komponenten
(Schlitten oder Kolben).
Dies kann zu einem Verlust an magnetischer Haltekraft führen und
Funktionsstörungen verursachen.
4. Zur Demontage zum Auswechseln von Dichtungen und
Gleitringen siehe gesonderte Demontage-Hinweise
5. Beachten Sie die Ausrichtung von Schlitten und Kolben.
Da die Position von Schlitten und Kolben für ø6, ø10 und
Haltekraftausführung L richtungsabhängig ist, halten Sie sich bei
der Durchführung von Demontage- oder Wartungsarbeiten an die
nachstehenden Zeichnungen. Legen Sie Kolben und Schlitten
aufeinander, und schieben Sie den Kolben in das Zylinderrohr, so
dass beide Komponenten sich in der in Abbildung 1 dargestellten
Position zueinander befinden. Sind sie versetzt wie in Abbildung 2,
so setzen Sie den Kolben ein, nachdem Sie ihn um 180° gedreht
haben. Bei nicht korrekter Ausrichtung erreicht die magnetische
Haltekraft nicht die gewünschte Stärke.

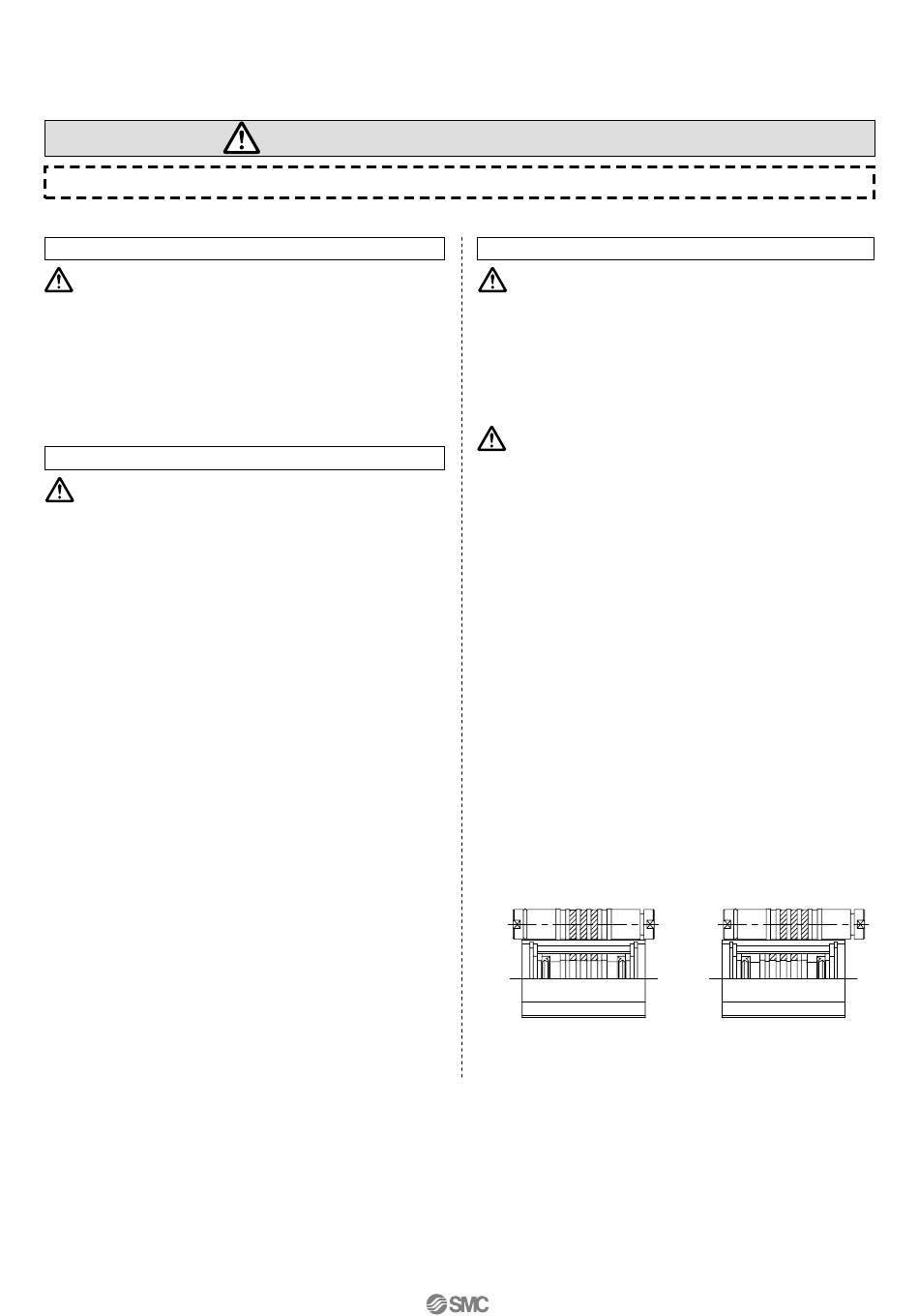

Abb. 1. Korrekte Position
Beispiel für ø15 mit Haltekraftausführung L.
.
Abb. 2. Falsche Position
