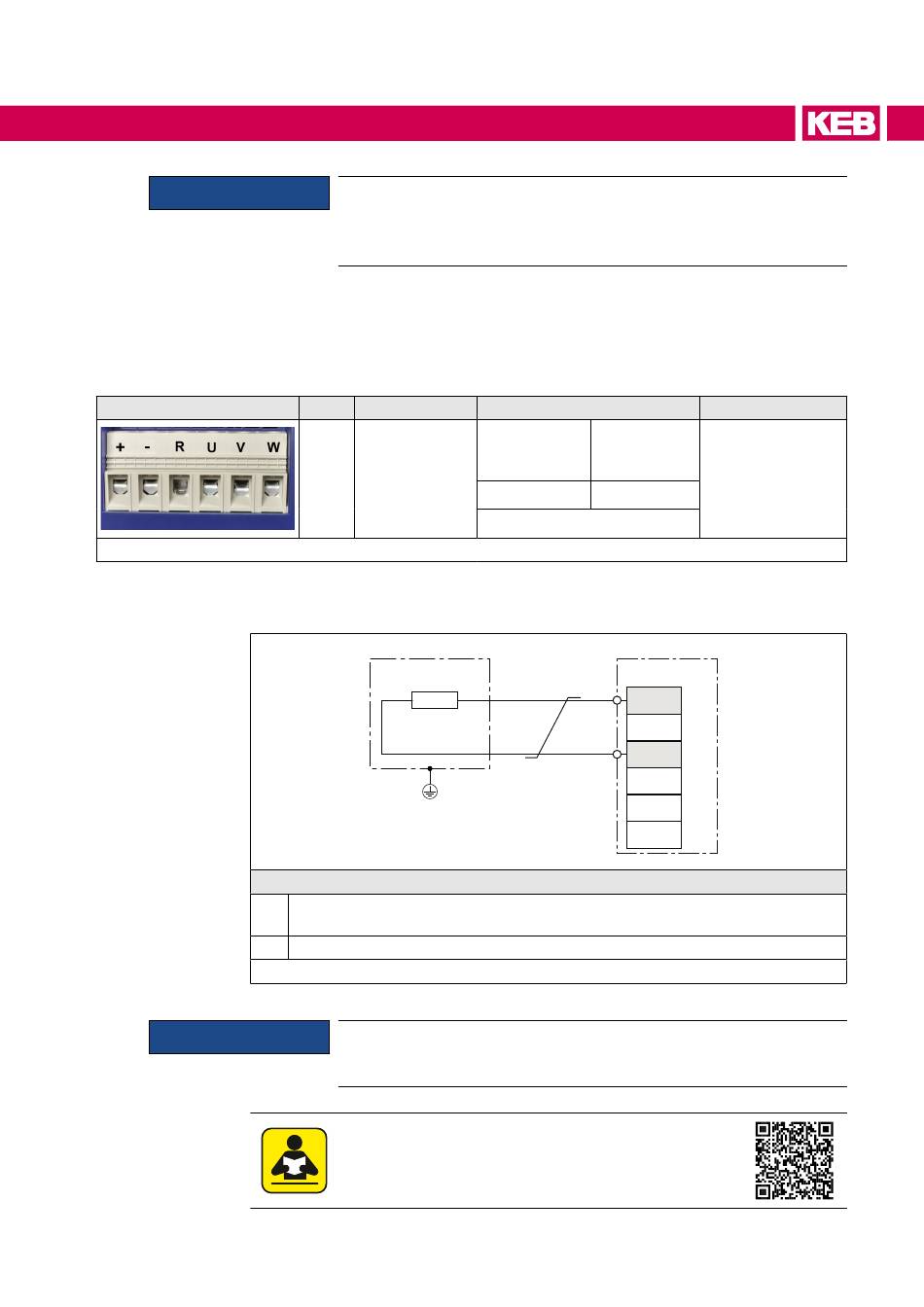

4.2.5 Anschluss eines Bremswiderstandes

4.2.5.1 Klemmleiste X1B Anschluss Bremswiderstand

X1B

Abbildung 17: Klemmleiste X1B Motoranschluss

4.2.5.2 Verdrahtung eines eigensicheren Bremswiderstandes

Legende
1
2

Abbildung 18: Verdrahtung eines eigensicheren Bremswiderstandes

ACHTUNG
• PTC-Kabel vom Motor (auch geschirmt) nicht zusammen mit Steu-
erkabel verlegen !
• PTC-Kabel muss innerhalb vom Motorkabel mit einem zusätzlichem
Schirm versehen sein (doppelte Abschirmung) !
Name Funktion
Anschluss für
Bremswider-
+, R stand
(alternativ +,
PB)
②
Anschlusskabel verdrillen. Bei Verlängerung der Anschlusskabel zusätzlich
schirmen und Schirm beidseitig auflegen.
Die Schutzerdung erfolgt über das Gehäuse.
Für diesen Betrieb sind nur „eigensichere" Bremswiderstände zulässig,
da sich diese im Fehlerfall wie eine Schmelzsicherung ohne Brandge-
fahr selbst unterbrechen.
Technische Daten und Auslegung zu eigensicheren Brems-
widerständen.
www.keb.de/fileadmin/media/Manuals/dr/ma_dr_safe-braking-resis-
tors-20106652_de.pdf
Querschnitt
AWG mm²
ohne mit
Aderendhülse Aderendhülse
16...4 1,5...25
mehrdrähtig
X1B
①
R
- -
++
U
V
W
Anzugsdrehmoment
2,4...4 Nm
26 lb-inch
