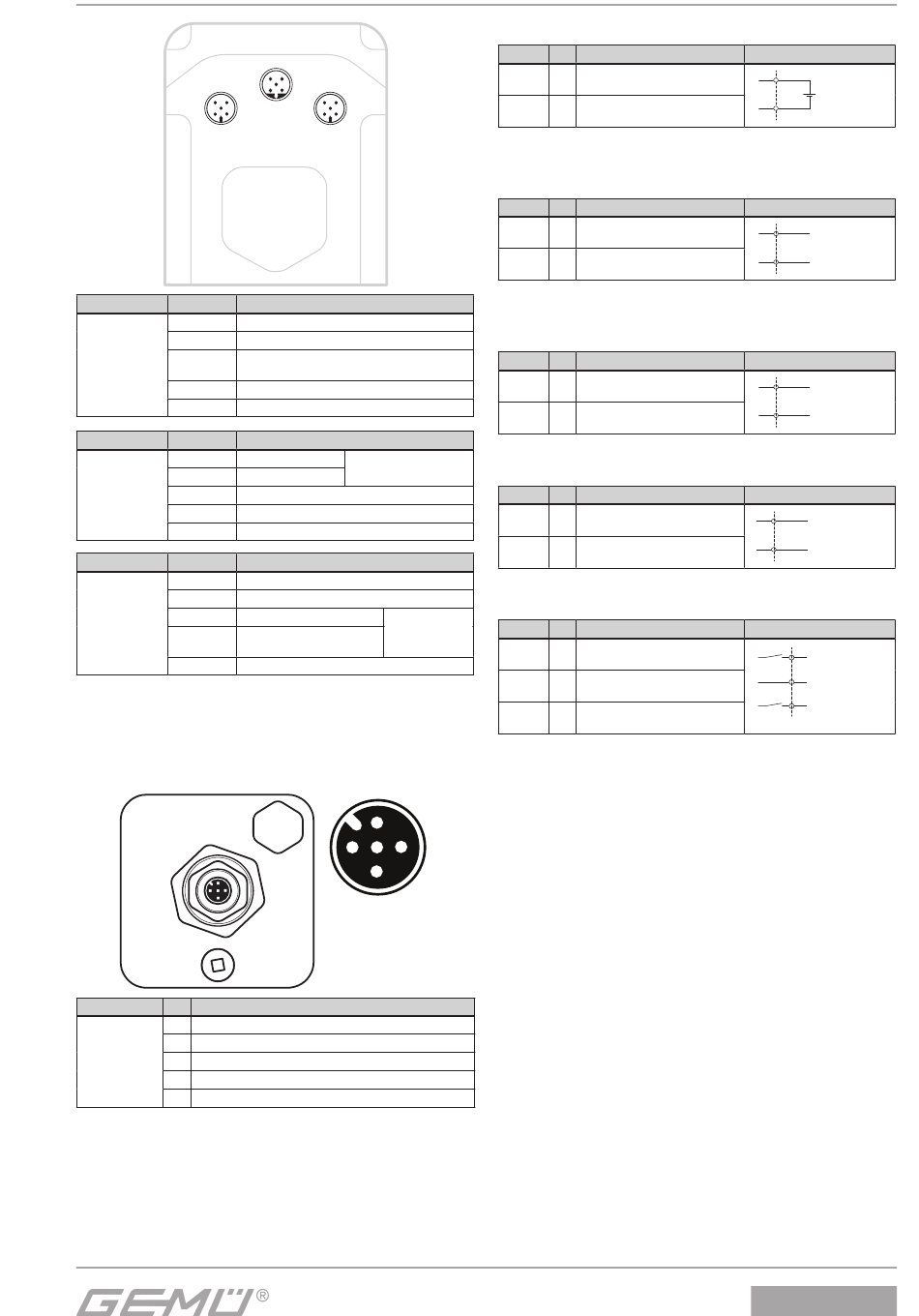

Variante Mit Externem Istwertpotentiometer (Code S01); Versorgungsspannung; Sollwerteingang (Nur In Betriebsart Auto Wirksam); Istwerteingang (Sensorsignal Bei Betrieb Als Prozessregler) - Gemü 1436 cPos Originalbetriebsanleitung

4 3
5
1 2
X1
Anschluss Pin Signalname
1 Uv, 24 V DC Versorgungsspannung
2 Schaltausgang K1, 24 V DC (schaltet Uv*)
X1
GND (Versorgungsspannung,
M12-Stecker 3
DigIn1+2+W+X; K1+2)
A-Kodierung
4 Schaltausgang K2, 24 V DC (schaltet Uv*)
5 Digitaleingang 1 (optional**)
Anschluss Pin Signalname
1 I+, Istwertausgang
2 I-, Istwertausgang
X2
M12-Stecker 3 RxD, Receive Data, RS232
B-Kodierung
4 TxD, Transmit Data, RS232
5 GND, RS232
Anschluss Pin Signalname
1 W+, Sollwerteingang
2 W-, Sollwerteingang / Digital In W**
X3
3 X+, Prozess-Istwerteingang
M12-Stecker
X-, Prozess-Istwerteingang /
A-Kodierung
4
Digital In X**
5 Digitaleingang 2 (optional**)
* Schaltausgang schaltet Geräteversorgungsspannung Uv - Dropspannung
** Bei Optionen Code 01 und 03
6.1 Variante mit externem Istwertpotentiometer
(Code S01)
X4
Anschluss Pin Signalname
1 UP+, Ausgang Potentiometer Versorgungsspannung (+)
2 UP, Eingang Potentiometerschleiferspannung
X4
M12-Buchse 3 UP-, Ausgang Potentiometer Versorgungsspannung (-)
A-Kodierung
4 n.c.
5 n.c.
4 3
5
1 2
4 3
X2
5
1 2
X3
} 4-20 mA intern
versorgt; aktiv
bei Betrieb als
}
Prozessregler
2
1 3
5
4
X4

6.2 Versorgungsspannung

Stecker Pin Signalname
X1 1 24 V DC Versorgungsspannung
X1 3 GND
6.3 Sollwerteingang
(nur in Betriebsart AUTO wirksam)
Stecker Pin Signalname
X3 1 I+, Sollwerteingang
X3 2 I-, Sollwerteingang
6.4 Istwerteingang
(Sensorsignal bei Betrieb als Prozessregler)
Stecker Pin Signalname
X3 3 I+, Istwerteingang
X3 4 I-, Istwerteingang

6.5 Istwertausgang

Stecker Pin Signalname
I+, Istwertausgang
X2 1
(Funktion frei wählbar)
I-, Istwertausgang
X2 2
(Funktion frei wählbar)
6.6 Ausgänge
Stecker Pin Signalname
X1 2 Ausgang K1
X1 3 GND
X1 4 Ausgang K2
Im Menüpunkt 3 SetFunction – K1 Switch / K2 Switch
(Kapitel 11.5 / 13.3.5) lässt sich die Funktionsweise der
Ausgänge von NO (Schließer) auf NC (Öff ner) umschalten.
6.7 Digitaleingänge
Beim GEMÜ 1436 cPos besteht die Möglichkeit, unter
bestimmten Vorraussetzungen, den Ist- und Sollwerteingang
als Digitaleingänge zu nutzen.
Die Verdrahtungen unter 6.7.1 gelten nur, wenn GEMÜ
1436 cPos ohne optionale Digitaleingangskarte geliefert wird.
9 / 64
Beschaltung
intern
extern
24 V DC
+
Spannungs-
-
versorgung
Beschaltung
intern extern
+ 0/4 - 20 mA
GND
-
Beschaltung
intern
extern
+ 0/4 - 20 mA
GND
-
Beschaltung
intern
extern
+
0/4 - 20 mA
(intern
versorgt;
aktiv)
GND
-
Beschaltung
intern extern
+ 24 V DC Spannung
+ 24 V DC
GND
-
+ 24 V DC Spannung
+ 24 V DC
1436 cPos
