Anbau des Stellungsreglers

Adapter 4 auf Welle des Weggebers
G
setzen.
Stellungsregler mit Weggeber und
G
Haltewinkel auf Antrieb aufsetzen.
Nase von Adapter 5 muss in Nut von
G
Antriebswelle einrasten.
Haltewinkel 1 mit beiliegenden
G
Schrauben auf Antrieb befestigen.
1

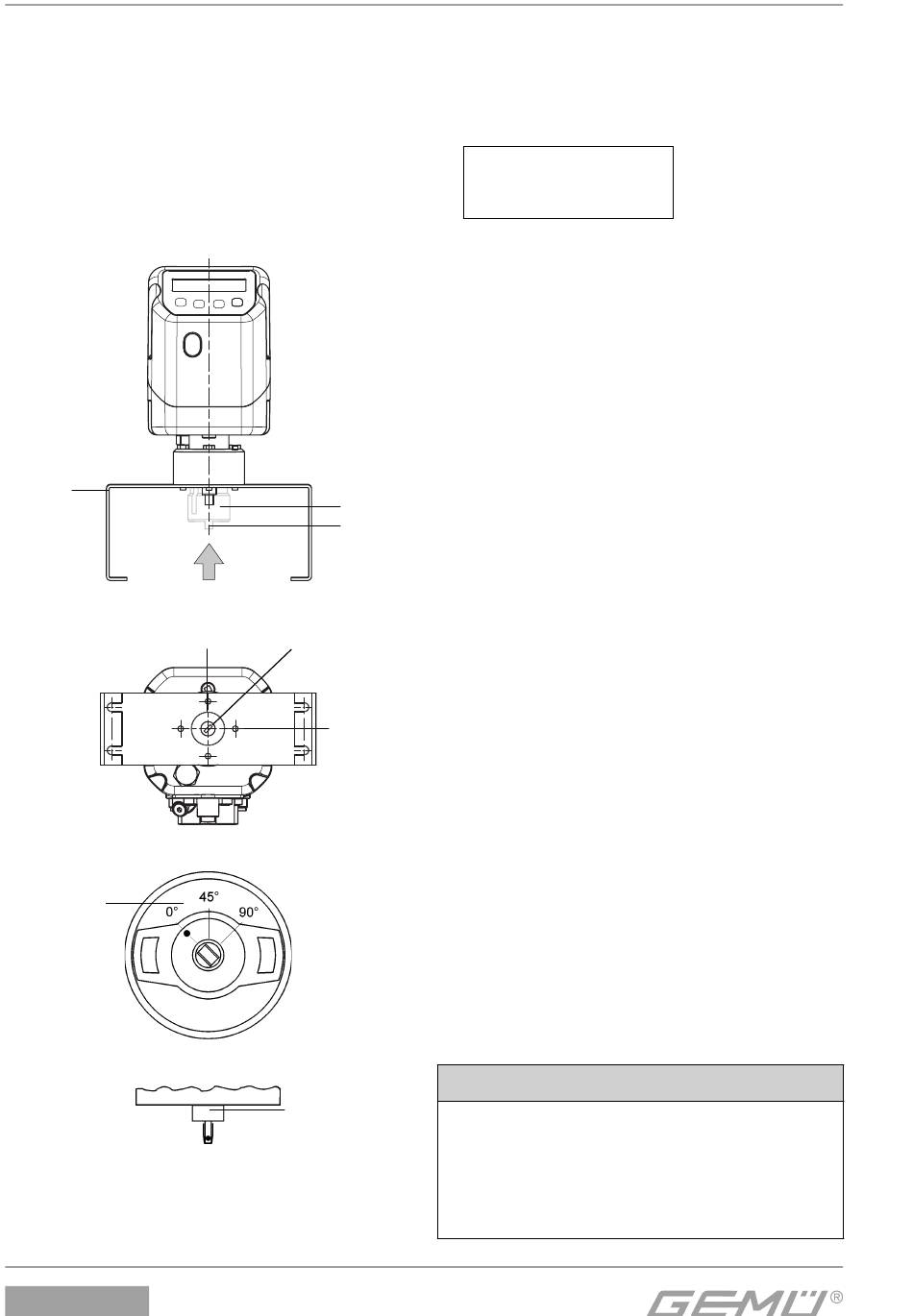

Ansicht X
Ansicht X mit Adapter
3
Ansicht X nur Weggeber
Weggeber mit Markierung
1436 cPos
4
5
0° 45°
90°
2
2.2.4 Überprüfung des mechanischen
Anbaus
Stellungsregler an Versorgungsspannung
G
und Luftversorgung anschließen.
Im Display erscheint folgende Meldung:
G
NoInit
Mit Hilfe der + und - Tasten kann der
angebaute Antrieb in die Stellung AUF und
ZU gefahren werden.
Dabei muss die Anzeige der Ventilstellung
zwischen 1 % und 99 % liegen.
Sollte die Anzeige den Bereich zwischen
1 % und 99 % verlassen, ist der
mechanische Anbau noch einmal zu
überprüfen.
2.3 Externer Anbau an Hub- oder
Schwenkantriebe
2.3.1

Vorbereitung des Ventilantriebs

Siehe Kapitel 2.1.1 oder 2.2.1.
2.3.2

Komplettierung des Weggebers

Siehe Kapitel 2.1.2 oder 2.2.2.
2.3.3 Anbau des externen Weggebers
(nur bei Variante mit externem
Anbau)
Siehe Betriebsanleitung GEMÜ 1436.
2.3.4 Überprüfung des mechanischen
Anbaus
Siehe Kapitel 2.2.4.
2.3.5

Anbau des Haltewinkels

Verbindungsadapter des Stellungsreglers
G
durch Bohrung des Haltewinkels
schieben und mit beiliegender Mutter
fi xieren.
Haltewinkel mit Hilfe der Bohrungen und
G
geeignetem Befestigungsmaterial an
einer festen Stelle anschrauben.
VORSICHT
Auf ausreichende Festigkeit der
Befestigungsunterlage achten.
Regler muss unbedingt vor
mechanischer Belastung seitens des
Betreibers geschützt werden.
Regler nicht als Steighilfe benutzen.
