BONFIGLIOLI VECTRON Betriebsanleitung Seite 33

Betrieb / Stopp
F_19=3
Betrieb / Stopp
F_20=4
• F_19, F_20 = 5:
Automatische Rückstellung nach Fehler.

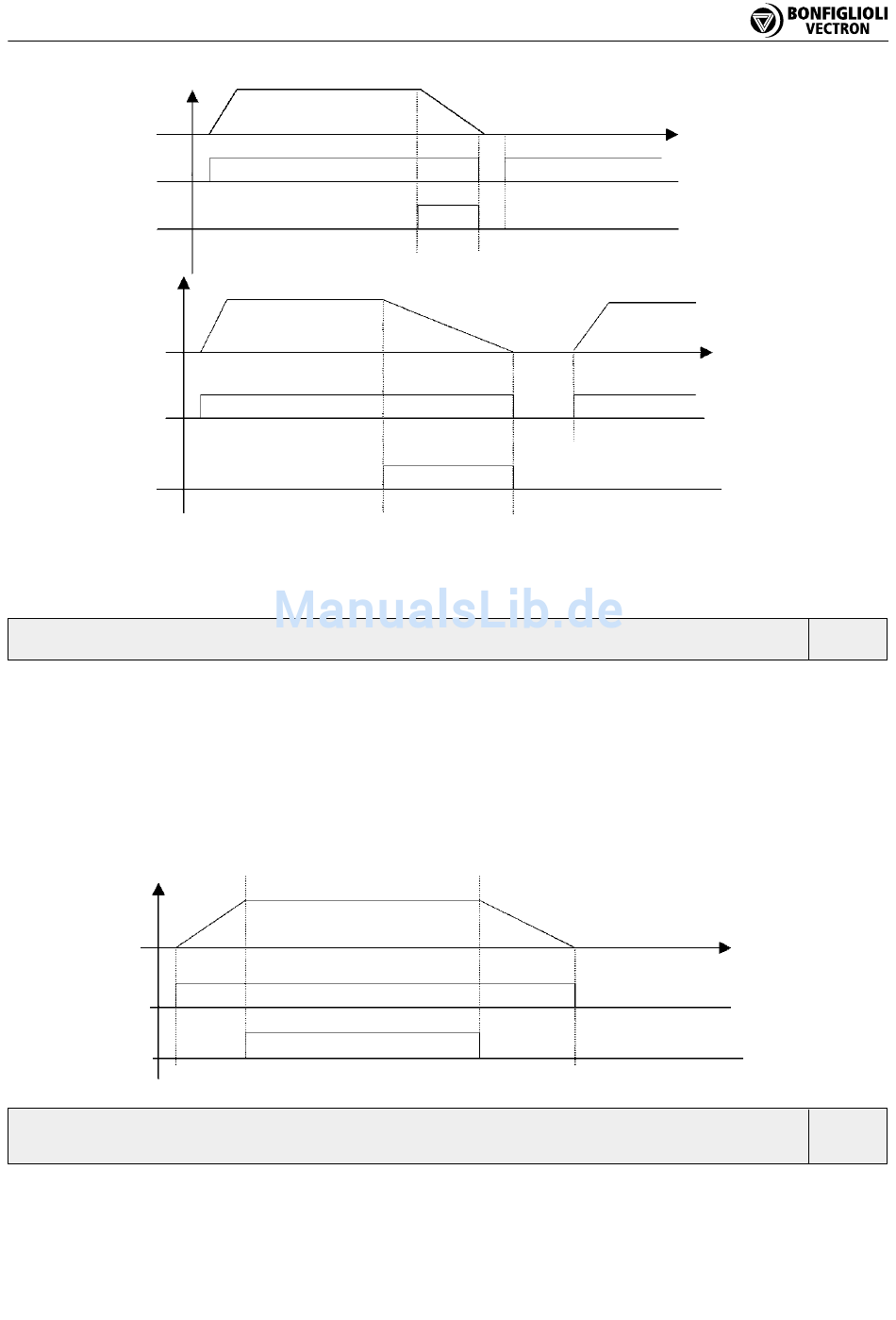

F_21: Steuerung Multifunktions-Ausgangsklemme = 1 ~ 3
F_21 = 1: Betriebsmodus-Signal
F_21 = 2: Bei Frequenzdrehzahl Signal
F_21 = 3: Fehlersignal
Die Klemmen 1 und 2 des Klemmenbretts TM2 sind bei CPF, OL1, OL2, OCS, OCA, OCC, Ocd, Ocb,
OVC, LVC, OHC aktiviert.
Hz
F_21 = 1
Klemmen 1 & 2
F_21 = 2
Klemmen 1 & 2
F_22: Sperrung Drehung gegen Uhrzeigersinn = 0: REV-Befehl
HINWEIS:
Wenn F_04 auf 1 eingestellt ist (Drehung gegen den Uhrzeigersinn), kann F_22 nicht auf 1
eingestellt werden. Um die Sperrung einer Motordrehrichtung ordnungsgemäß vornehmen zu
können, muss F_04 - vor Einstellung von F_22 auf 1 - auf 0 gestellt werden.
on
off
on
off
on
on
off on
on
F_02
off
on
= 1: REV-Befehl gesperrt
31
Zeit
Zeit
on
Zeit
3
0
