3
Lieferumfang

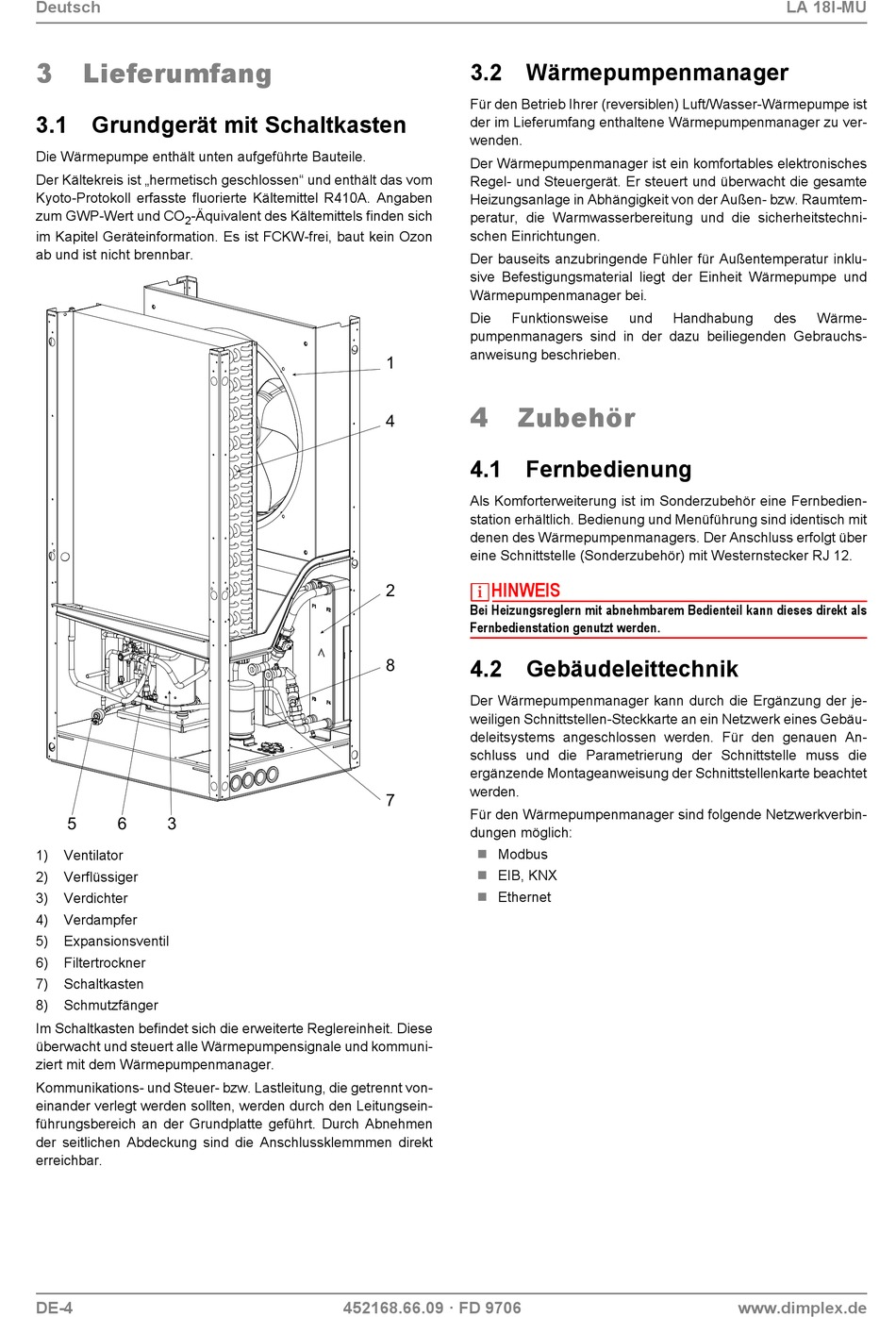

3.1 Grundgerät mit Schaltkasten
Die Wärmepumpe enthält unten aufgeführte Bauteile.
Der Kältekreis ist „hermetisch geschlossen" und enthält das vom
Kyoto-Protokoll erfasste fluorierte Kältemittel R410A. Angaben
zum GWP-Wert und CO
-Äquivalent des Kältemittels finden sich
2
im Kapitel Geräteinformation. Es ist FCKW-frei, baut kein Ozon
ab und ist nicht brennbar.
5
6
3
1)
Ventilator
2)
Verflüssiger
3)
Verdichter
4)
Verdampfer
5)
Expansionsventil
6)
Filtertrockner
7)
Schaltkasten
8)
Schmutzfänger
Im Schaltkasten befindet sich die erweiterte Reglereinheit. Diese
überwacht und steuert alle Wärmepumpensignale und kommuni-
ziert mit dem Wärmepumpenmanager.
Kommunikations- und Steuer- bzw. Lastleitung, die getrennt von-
einander verlegt werden sollten, werden durch den Leitungsein-
führungsbereich an der Grundplatte geführt. Durch Abnehmen
der seitlichen Abdeckung sind die Anschlussklemmmen direkt
erreichbar.
DE-4
3.2 Wärmepumpenmanager
Für den Betrieb Ihrer (reversiblen) Luft/Wasser-Wärmepumpe ist
der im Lieferumfang enthaltene Wärmepumpenmanager zu ver-
wenden.
Der Wärmepumpenmanager ist ein komfortables elektronisches
Regel- und Steuergerät. Er steuert und überwacht die gesamte
Heizungsanlage in Abhängigkeit von der Außen- bzw. Raumtem-
peratur, die Warmwasserbereitung und die sicherheitstechni-
schen Einrichtungen.
Der bauseits anzubringende Fühler für Außentemperatur inklu-
sive Befestigungsmaterial liegt der Einheit Wärmepumpe und
Wärmepumpenmanager bei.
Die
Funktionsweise
pumpenmanagers sind in der dazu beiliegenden Gebrauchs-
anweisung beschrieben.
1
4
4
4.1 Fernbedienung
Als Komforterweiterung ist im Sonderzubehör eine Fernbedien-
station erhältlich. Bedienung und Menüführung sind identisch mit
denen des Wärmepumpenmanagers. Der Anschluss erfolgt über
eine Schnittstelle (Sonderzubehör) mit Westernstecker RJ 12.
HINWEIS
2
Bei Heizungsreglern mit abnehmbarem Bedienteil kann dieses direkt als
Fernbedienstation genutzt werden.
4.2 Gebäudeleittechnik
8
Der Wärmepumpenmanager kann durch die Ergänzung der je-
weiligen Schnittstellen-Steckkarte an ein Netzwerk eines Gebäu-
deleitsystems angeschlossen werden. Für den genauen An-
schluss und die Parametrierung der Schnittstelle muss die
ergänzende Montageanweisung der Schnittstellenkarte beachtet
werden.
7
Für den Wärmepumpenmanager sind folgende Netzwerkverbin-
dungen möglich:
Modbus
EIB, KNX
Ethernet
452168.66.09 · FD 9706
und
Handhabung
Zubehör
LA 18I-MU
des
Wärme-
www.dimplex.de
