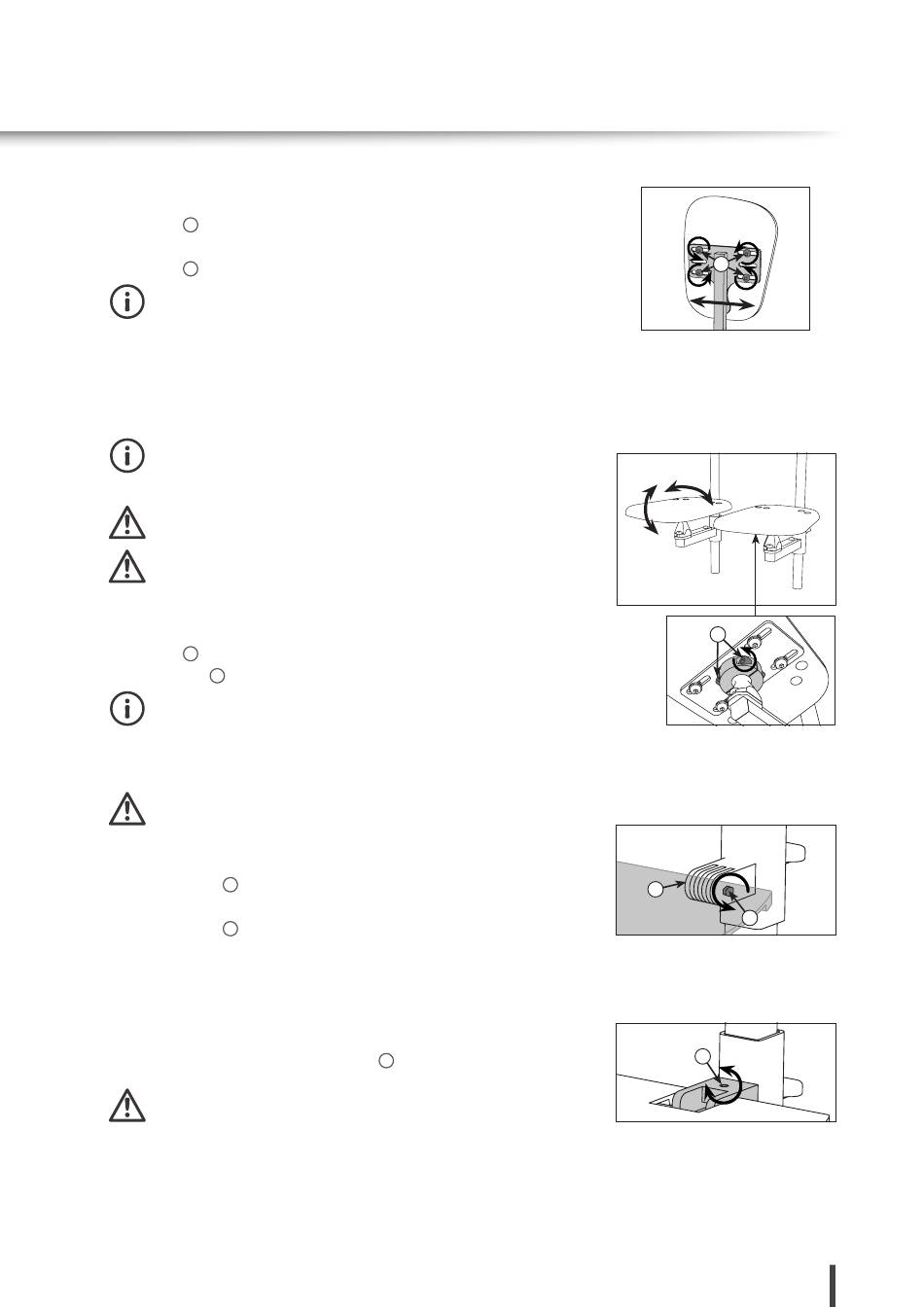

Lageverstellung, Fußbank
Schrauben
gegen den Uhrzeigersinn lösen.
1
Fußbank in der Lage einstellen.
Schrauben
im Uhrzeigersinn wieder fest anziehen
1
Wiederholen Sie den Vorgang um die zweite Fußbank einzustellen.
5.17 FU ß B A N K , S P I T Z FU ß (O P T I O N A L )
Die Fußbank kann zusätzlich zu den Einstellungsmöglichkeiten der durch-
gehenden und geteilten Fußbank in der Neigung verstellt werden.
Die Einstellung von Fußbankhöhe, tiefe, winkel und Lage erfolgt wie
im Kapitel „5.15 Fußbank, durchgehend" und „5.16 Fußbank, geteilt"
beschrieben.
Es ist auf Klemm- und Quetschgefahr zu achten!
Beim Hinsetzen und Aufstehen nicht auf die
Fußbank steigen – es besteht Kippgefahr!
Neigung
Schrauben
gegen den Uhrzeigersinn lösen. Fußbank in der Lage einstel-
1
len. Schrauben
im Uhrzeigersinn wieder fest anziehen.
1
Wiederholen Sie den Vorgang um die zweite Fußbank einzustellen.
5.18 FU ß B A N K M E C H A N I K E N (O P T I O N A L )
Es ist auf Klemm- und Quetschgefahr zu achten!
Fußwinkel, verstellbar
Beide Schrauben
1
Fußbank in die gewünschte Winkelung versetzen.
Beide Schrauben
1
Hochklappmechanik
Die Hochklappmechnik kann zum vereinfachten Ein- und Aussteigen nach
oben geklappt werden.
Winkelradius durch Drehen der Schraube
Schrauben abwechselnd fest ziehen, bis alle Schrauben sicher
befestigt sind!
Technische Änderungen und Druckfehler vorbehalten.
gegen den Uhrzeigersinn lösen.
im Uhrzeigersinn wieder fest anziehen.
eingrenzen / erweitern.
2
1
1
1
1
2
31
