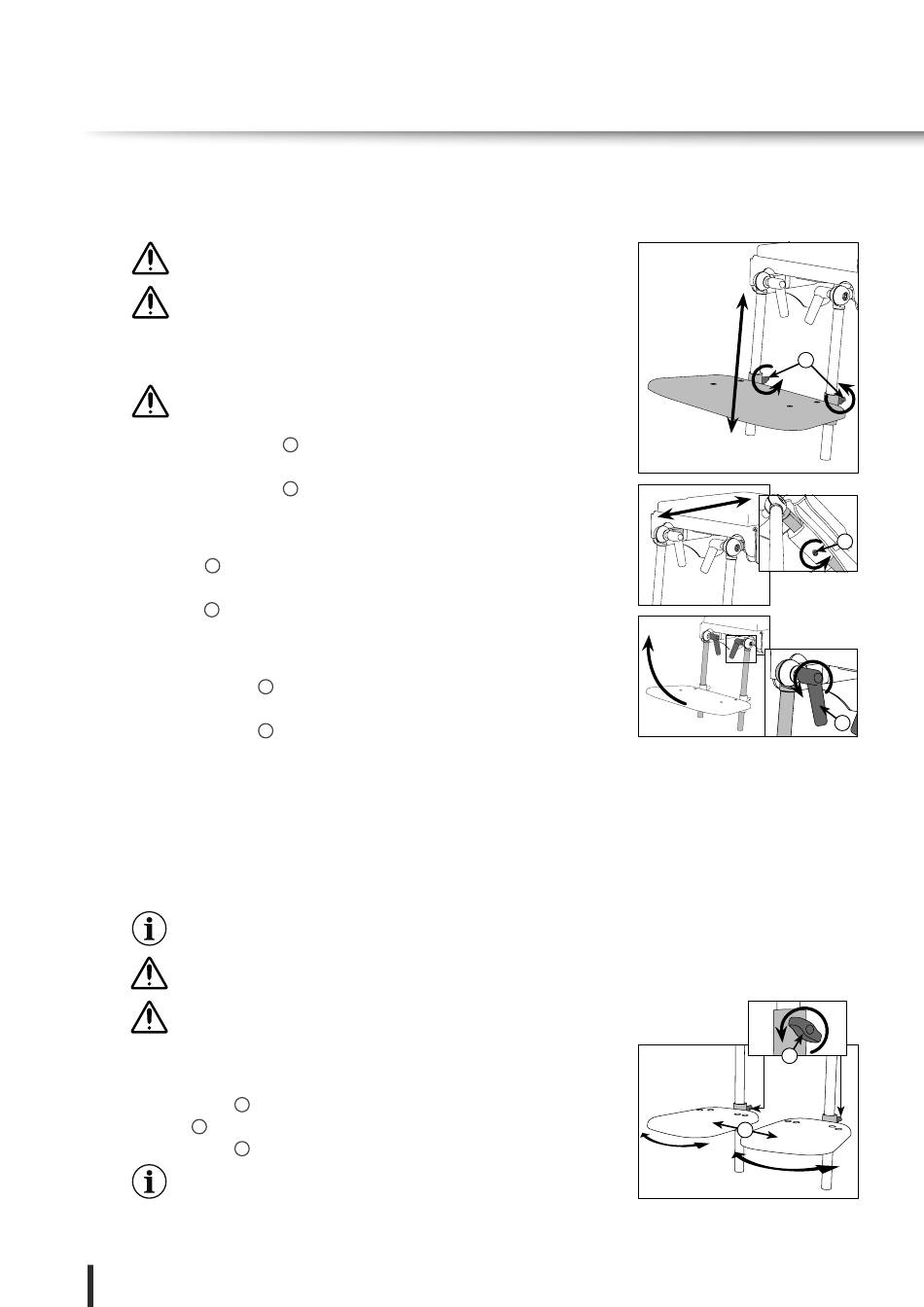

5. Einstellen des Gerätes
5. 5 FU ß B A N K , D U R C H G E H E N D
Die Fußbank kann individuell in Höhe, Tiefe und Neigung eingestellt werden.
Es ist auf Klemm- und Quetschgefahr zu achten!
Beim Hinsetzen und Aufstehen nicht auf die
Fußbank steigen – es besteht Kippgefahr!
Höhenverstellung, Fußbank
Die maximale Verstellung ist erreicht, wenn die Enden der
Fußbankführung bündig mit der Halterung abschließen.
Beide Flügelschrauben
Fußbank in der Höhe einstellen.
Beide Flügelschrauben
Tiefenverstellung, Fußbankhalterung
Schrauben
gegen den Uhrzeigersinn lösen.
2
Fußbank in der Tiefe einstellen.
Schrauben
im Uhrzeigersinn wieder fest anziehen.
2
Winkelverstellung, Kniewinkel
Beide Klemmhebel
3
Fußbank in die gewünschte Winkelung versetzen.
Beide Klemmhebel
3
5.6 FU ß B A N K , G E T E I LT (O P T I O N A L )
Die geteilte Fußbank kann zusätzlich zu den Standard-Einstellungsmög-
lichkeiten der durchgehenden Fußbank nach außen und innen, bzw. in der
Breite eingestellt werden.
Die Einstellung von Fußbankhöhe, tiefe und winkel erfolgt wie im
Kapitel „5.5 Fußbank, durchgehend" beschrieben.
Es ist auf Klemm- und Quetschgefahr zu achten!
Beim Hinsetzen und Aufstehen nicht auf die
Fußbank steigen – es besteht Kippgefahr!
Horizontale Verstellung, Fußbank
Flügelschraube
gegen den Uhrzeigersinn lösen.
1
Fußbank
in der horizontalen Position einstellen.
2
Flügelschraube
im Uhrzeigersinn wieder fest anziehen.
1
Wiederholen Sie den Vorgang um die zweite Fußbank einzustellen.
22
gegen den Uhrzeigersinn lösen.
1
im Uhrzeigersinn wieder fest anziehen.
1
gegen den Uhrzeigersinn lösen.
im Uhrzeigersinn wieder fest anziehen.
1024098_0 Technische Änderungen und Druckfehler vorbehalten.
