5. Einstellen des Gerätes

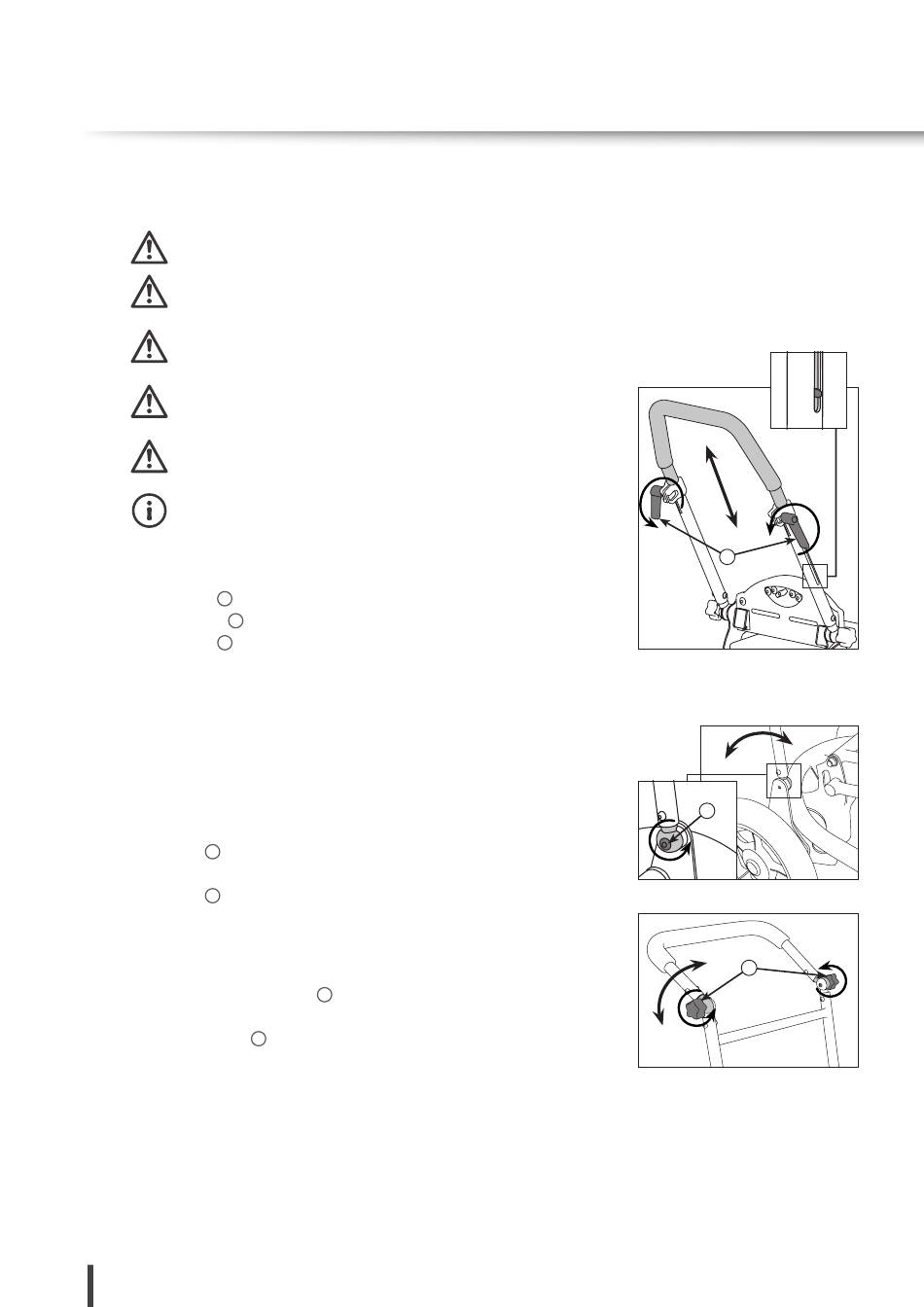

5.4 S C H I E B E B O G E N , H Ö H E N V E R S T E L L B A R
(O P T I O N A L )
Es ist auf Klemm- und Quetschgefahr zu achten.
Arretierung nicht entfernen oder überbrücken. Rückenrohre
müssen gegen unbeabsichtigtes Herausziehen gesichert sein.
Arretierung ausschließlich zur Demontage der
Rückenrohre betätigen.
Wegen erhöhter Kippgefahr - keine Gegenstände an den Schie-
bebogen hängen.
Der Schiebebogen darf nicht zum Anheben, Tragen oder Kippen
des Gerätes benutzt werden.
Die Winkeleinstellung und Einstellung der Grifftiefe erfolgen wie in
Kapitel „5.3 Schiebebogen" beschrieben.
Höhenverstellung
Klemmhebel gegen den Uhrzeigersinn lösen.
1
Schiebebogen durch Hochziehen / Runterdrücken in der Höhe einstellen.
2
Klemmhebel im Uhrzeigersinn wieder fest anziehen.
1
5. 5 S C H I E B E B O G E N , N E L E
O U T D O O R - U N T E R G E S T E L L
Der Schiebebogen des Noah 12"-Untergestelles ist unten am Gestell befes-
tigt und kann in zwei verschiedenen Winkelungen angepasst werden.
Winkelverstellung
Schrauben gegen den Uhrzeigersinn öffnen lösen, bis alle Zahnsegmen-
1
te frei beweglich sind. Schiebebogen in der Winkelung anpassen.
Schrauben im Uhrzeigersinn wieder fest anziehen, sodass alle Zahnseg-
1
mente ineinander greifen.

Winkelverstellung, Griffbogen

Sterngriffe auf beiden Seiten
Zahnsegmente frei beweglich sind. Schiebebogen in der Winkelung ver-
stellen. Sterngriffe
1
Zahnsegmente ineinander greifen.
24
gegen den Uhrzeigersinn lösen, bis alle
1
im Uhrzeigersinn wieder fest anziehen, sodass alle
1
1
1
