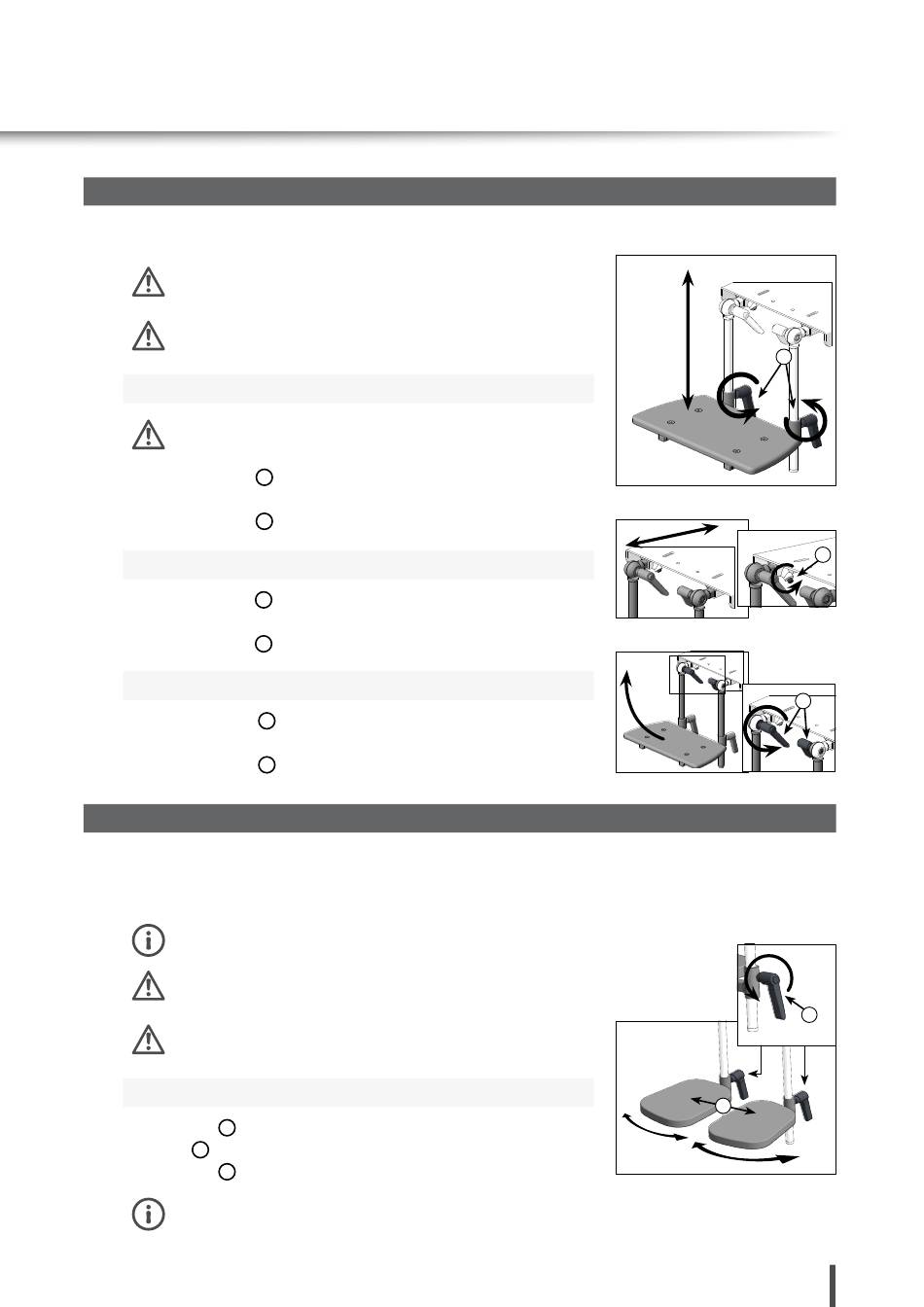

4.8 Fußbank, durchgehend
Der Rücken ist im Winkel und in der Höhe einstellbar, optional auch
abnehmbar.
Es ist auf Klemm- und Quetschgefahr zu achten!
Beim Hinsetzen und Aufstehen nicht auf die
Fußbank steigen – es besteht Kippgefahr!
Höhenverstellung, Fußbank
Die maximale Verstellung ist erreicht, wenn die Enden der Fuß-
bankführung bündig mit der Halterung abschließen.
Beide Klemmhebel
1
Fußbank in der Höhe einstellen.
Beide Klemmhebel
1
Tiefenverstellung, Fußbankhalterung
Maden-Schrauben
2
Fußbank in der Tiefe einstellen.
Maden-Schrauben
2
Winkelverstellung, Kniewinkel
Beide Klemmhebel
Fußbank in die gewünschte Winkelung versetzen.
Beide Klemmhebel
4.9 Fußbank, geteilt (optional)
Die geteilte Fußbank kann zusätzlich zu den Standard-Einstellungs-
möglichkeiten der durchgehenden Fußbank nach außen und innen,
bzw. in der Breite eingestellt werden.
Die Einstellung von Fußbankhöhe, -tiefe und -winkel erfolgt ie im
Kapitel „5.6 Fußbank, durchgehend" beschrieben.
Es ist auf Klemm- und Quetschgefahr zu achten!
Beim Hinsetzen und Aufstehen nicht auf die
Fußbank steigen – es besteht Kippgefahr!
Horizontale Verstellung, Fußbank
Klemmhebel gegen den Uhrzeigersinn lösen.
1
Fußbank in der horizontalen Position einstellen.
2
Klemmhebel im Uhrzeigersinn wieder fest anziehen.
1
Wiederholen Sie den Vorgang um die zweite Fußbank
ein zustellen.
Technische Änderungen und Druckfehler vorbehalten.
gegen den Uhrzeigersinn lösen.
im Uhrzeigersinn wieder fest anziehen.
gegen den Uhrzeigersinn lösen.
im Uhrzeigersinn wieder fest anziehen.
gegen den Uhrzeigersinn lösen.
3
im Uhrzeigersinn wieder fest anziehen.
3
1
2
3
1
2
