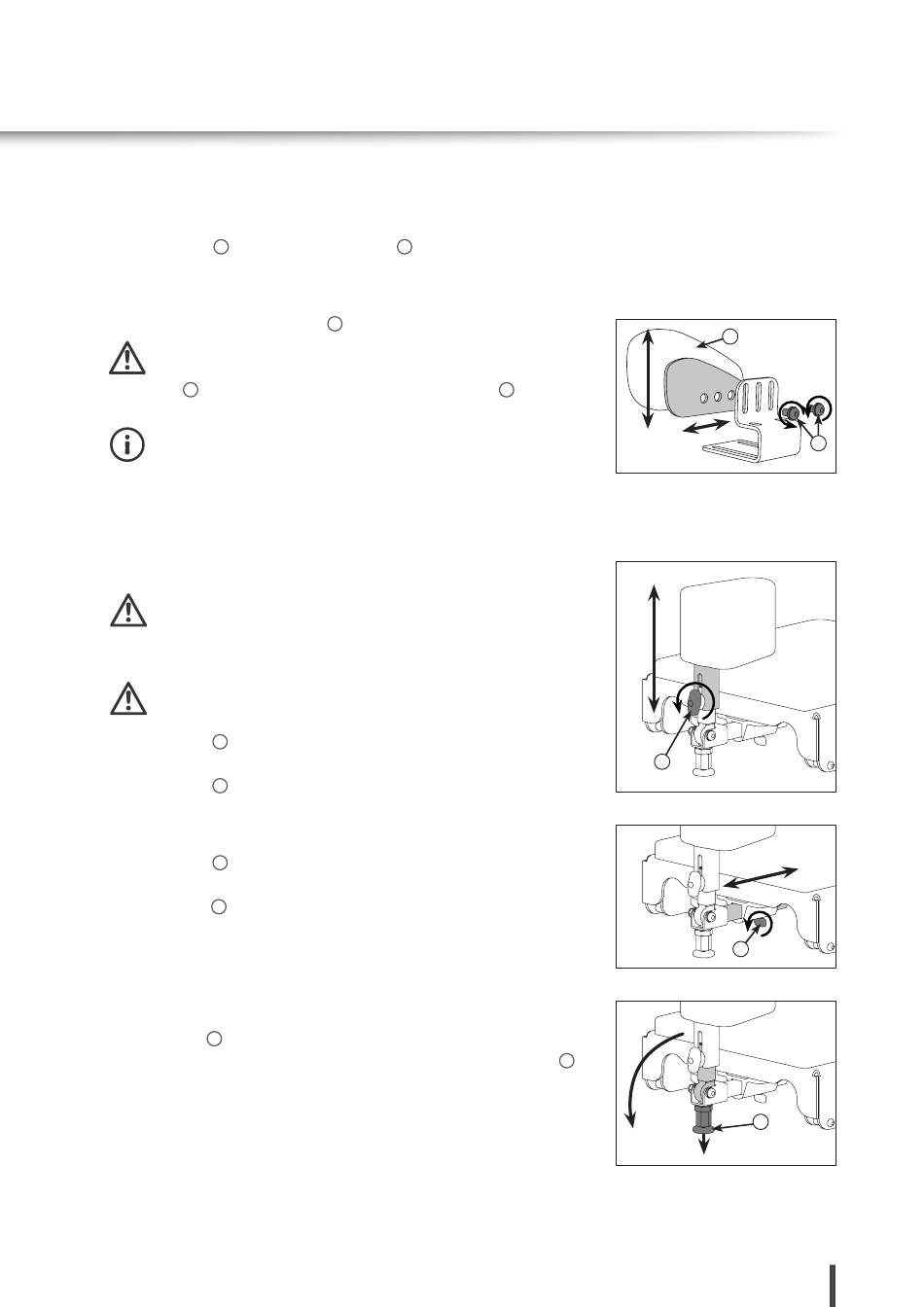

Tiefen- und Höhenverstellung
Reißverschluss des Pelottenbezuges öffnen und Bezug abnehmen.
Pelottenpolster abziehen und Schrauben
1
öffnen.
Zur Höhenverstellung, Oberschenkelführung hoch / runter schieben.
Zur Tiefenverstellung, Schrauben
Es müssen mindestens zwei Schraubenlöcher verwendet werden!
Schrauben im Uhrzeigersinn fest drehen. Pelottenpolster
2
Bezug anbringen und Reißverschluss wieder schließen.
Wiederholen Sie den Vorgang um die andere Pelotte einzustellen.
5.14 A B D U K T I O N S K E I L (O P T I O N A L )
Der Abduktionskeil hält die Oberschenkel auseinander bzw. gewährt eine
gewisse Abspreizung in der Hüfte. Er kann in der Höhe und Tiefe verstellt
werden und ist zusätzlich abklappbar.
Es ist auf Klemm- und Quetschgefahr zu achten!
Höhenverstellung
Die maximale Verstellung ist erreicht, wenn die Unterlegscheibe
der Flügelschraube bündig mit der Kante abschließt.
Flügelschraube gegen den Uhrzeigersinn lösen.
1
Abduktionskeil durch Hoch- / runter schieben in der Höhe einstellen.
Flügelschraube im Uhrzeigersinn wieder fest anziehen.
1
Tiefenverstellung
Flügelschraube gegen den Uhrzeigersinn lösen.
2
Abduktionskeil in der Tiefe verstellen.
Flügelschraube im Uhrzeigersinn wieder fest anziehen.
2
Abklappen
Arretierbolzen nach unten ziehen und Abduktionskeil abklappen.
3
Bei Bedarf Abduktionskeil wieder hochklappen, bis der Arretierbolzen
einrastet.
Technische Änderungen und Druckfehler vorbehalten.
gegen den Uhrzeigersinn
2
entfernen, Lochblech verschieben.
2
1
aufstecken,
1
3
1
2
2
3
