Montaż na
Ścianie
Montaż na
Ścianie

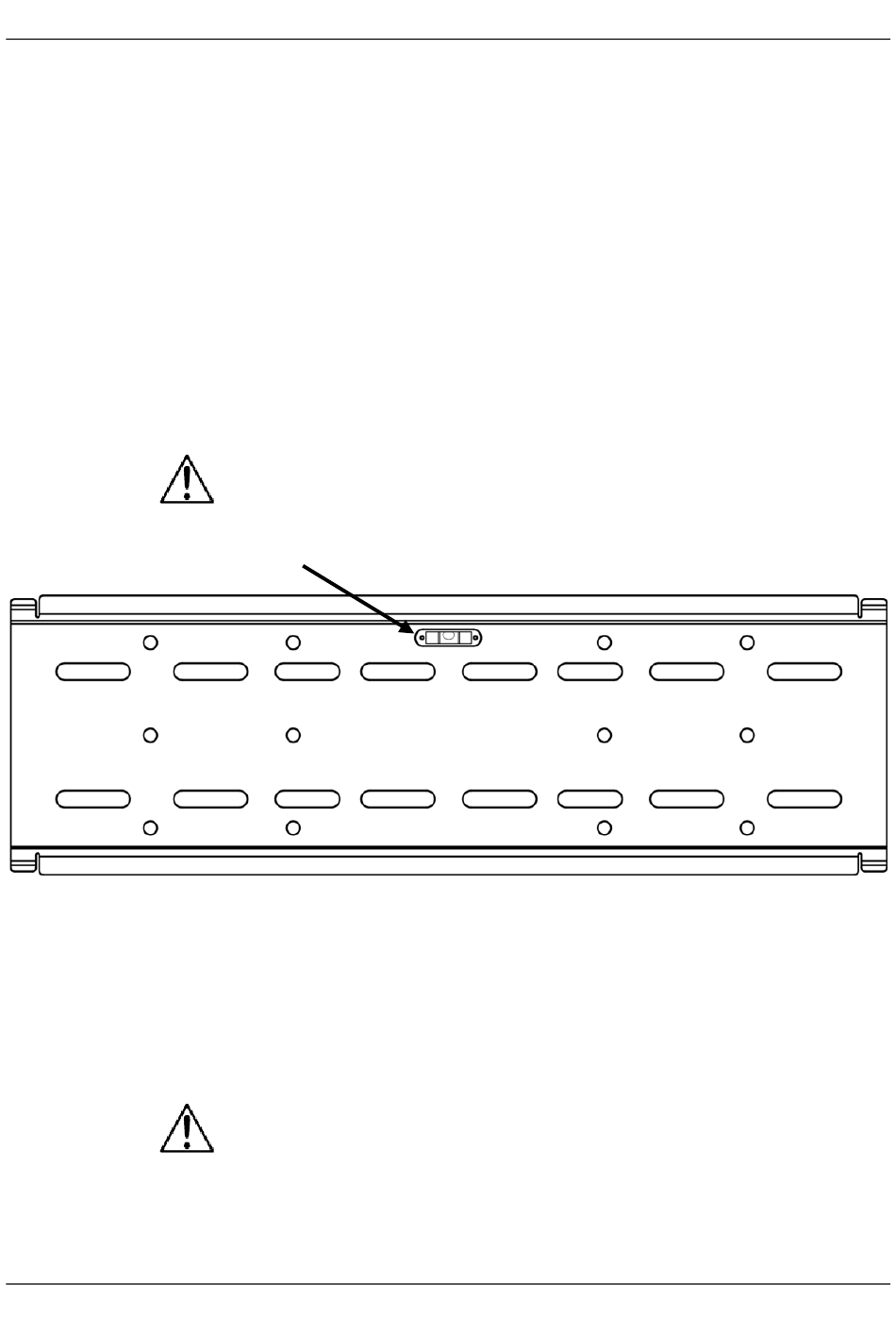

Wbudowana poziomica
Ściana
Murowana
Odbiornik TV można zamontować na ścianie po uprzednim umieszczeniu
płyty montażowej na ścianie.
1. Na ścianie należy zlokalizować 2 drewniane profile pokrywające się z
otworami montażowymi na płycie.
2. Wypoziomować i zaznaczyć jeden z lewych górnych otworów tak, aby
znajdował się na środku profilu oraz na żądanej wysokości.
3. Wywiercić otwór w zaznaczonym miejscu po lewej stronie.
4. Włożyć 1 śrubę sześciokątną (nie wchodzi w skłąd zestawu) oraz 1
podkładkę (opakowanie 6) w lewy górny otwór płyty montażowej, a
następnie w ścianę w środek profilu.
5. Za pomocą wbudowanej poziomicy ustawić płytę w poziomie.
6. Zaznaczyć 3 pozostałe otwory po środku profili.
7. Wywiercić 3 pozostałe otwory.
8. Włożyć pozostałe śruby sześciokątne oraz podkładki w celu
zabezpieczenie płyty montażowej.
Zamontować płytę do co najmniej 2 drewnianych profili i użyć
wszystkich 4 śrub do montażu płyty na ścianie. Nie dokręcać ze zbyt
dużą siłą.
1. W przypadku montażu na ścianie murowanej należy umieścić płytę na
żądanej wysokości.
2. Za pomocą wbudowanej poziomicy ustawić płytę w poziomie i zaznaczyć
6 otworów.
3. Odłożyć płytę montażową i wywiercić 6 otworów w ścianie, a następnie
umieścić w nich 6 kotwic (opakowanie 6).
4. Przymocować płytę do ściany za pomocą 6 śrub i podkładek
(opakowanie 6).
Korzystanie ze wszystkich 6 śrub podczas mocowania płyty montażowej
do ściany betonowej. Nie dokręcać ze zbyt dużą siłą.
