Montage au
Mur

Montage au Mur

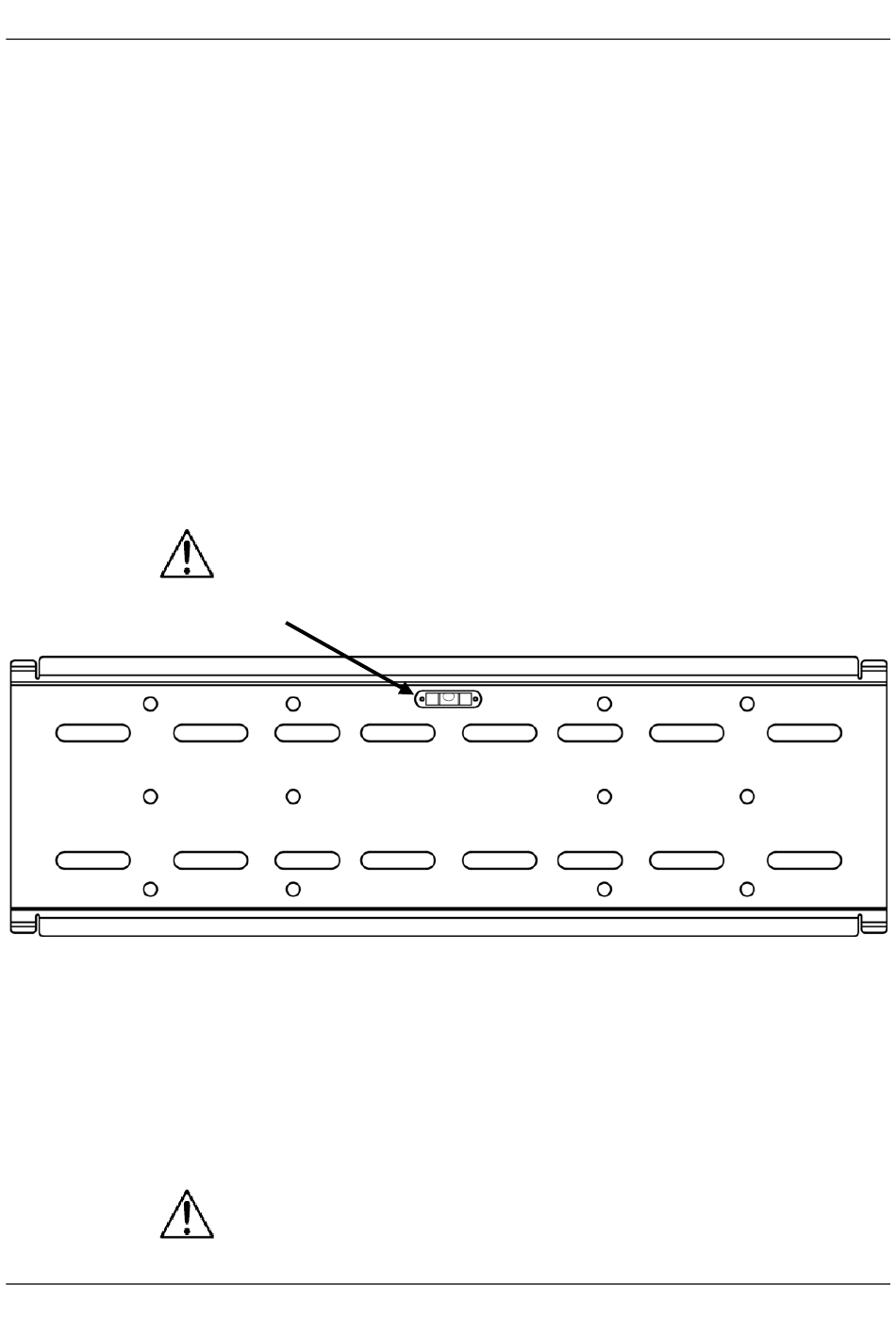

Niveau à bulle intégré
Mur en Béton
Vous pouvez monter le téléviseur au mur en fixant tout d'abord la plaque de
montage sur le mur.
1. Sur le mur, localisez deux montants en bois de la largeur de la plaque de
montage.
2. À la hauteur désirée, tracez une ligne et marquez un des orifices de la
plaque de montage, en haut à gauche, au centre du montant en bois
gauche.
3. Percez un trou de guidage là où vous avez marqué le point supérieur
gauche.
4. Vissez une vis à tête hexagonale (non incluse) et une rondelle (sachet 6)
dans l'orifice supérieur gauche de la plaque de montage et dans le
placoplâtre au centre du montant.
5. Utilisez le niveau à bulle intégré pour ajuster la plaque de montage.
6. Marquez l'emplacement désiré pour les 3 orifices restants au centre des
deux montants identifiés.
7. Percez les trous de guidage pour les 3 orifices restants.
8. Vissez trois autres vis à tête hexagonale et leurs rondelles pour monter en
toute sécurité la plaque de montage.
Montez la plaque de montage sur au moins de montant en bois et
utilisez les 4 vis lors de son montage sur placoplâtre. Ne serrez pas trop.
1. Sur le mur en béton, placez la plaque de montage à la hauteur désirée.
2. À l'aide du niveau à bulle intégré, ajustez la plaque de montage et
marquez 6 orifices.
3. Mettez la plaque de montage de côté et percez 6 orifices dans le béton, là
où vous les avez marqués, et insérez les 6 points d'ancrage en béton
(sachet 6) dans les orifices.
4. Fixez la plaque de montage sur le mur en béton à l'aide de 6 vis à tête
hexagonale et leurs rondelles (sachet 6), dans la plaque de montage et
dans chaque point d'ancrage.
Utilisez tous les 6 boulons à tête hexagonale lors de son montage sur
mur en béton. Ne serrez pas trop.
