TRUSST CT-UTVM Kurzanleitung Seite 54

CT-UTVM SAL
Wandbe-
festigung
Wandbefestigung

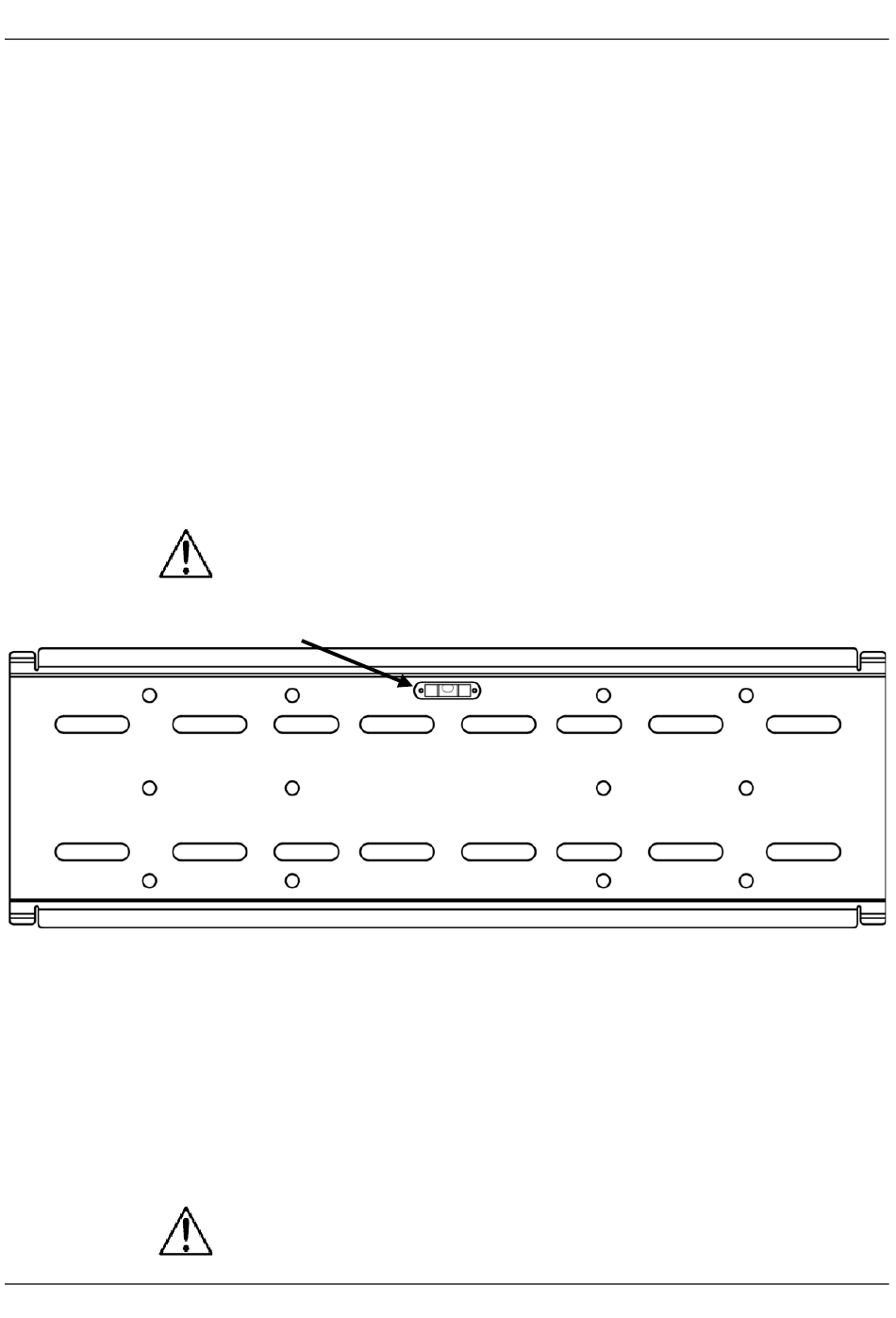

Integrierte Wasserwaage
Betonwand
Sie können das TV-Gerät an eine Wand befestigen, indem Sie zuerst die
Befestigungsplatte an der Wand anschrauben.
1. Suchen Sie an der Wand 2 Holzbalken, die sich innerhalb der Breite der
Befestigungsplatte befinden.
2. Gleichen Sie eines der oberen linken Bohrungen der Befestigungsplatte
mit der Mitte des linken Holzbalkens und der gewünschten Höhe ab.
3. Bohren Sie an der oberen linken Markierung ein Loch.
4. Drehen Sie eine Kreuzschlitzschraube (nicht inbegriffen) mit einer
Unterlegscheibe (Tüte 1) durch die obere linke Bohrung in der
Befestigungsplatte und durch die Trockenbauwand in den Balken.
5. Verwenden Sie die eingebaute Wasserwaage zum Ausrichten der
Befestigungsplatte, bis diese in Waage ist.
6. Markieren Sie die drei restlichen Bohrungen in der Mitte der 2 von Ihnen
gefundenen Balken.
7. Bohren Sie die Löcher der drei restlichen Bohrungen.
8. Drehen Sie die übrigen 3 Kreuzschlitzschrauben und Unterlegscheiben
zur Sicherung der Befestigungsplatte durch die Trockenbauwand in die
Balken.
Befestigen Sie die Befestigungsplatte an mindestens 2 Holzbalken, und
verwenden Sie für die Befestigung der Befestigungsplatte an die
Trockenbauwand alle 4 Schrauben. Ziehen Sie nicht zu fest an.
1. Platzieren Sie die Befestigungsplatte in der gewünschten Höhe an die
Betonwand.
2. Verwenden Sie die eingebaute Wasserwaage zum Ausrichten der
Befestigungsplatte und markieren Sie die 6 Bohrungen.
3. Nehmen Sie die Platte wieder herunter, bohren Sie 6 Löcher an den
Markierungen in den Beton und stecken Sie die 6 Stahlbetonanker
(Tüte 6) in die Löcher.
4. Befestigen Sie die Befestigungsplatte an der Betonwand, indem Sie die 6
Sechskantschrauben und Unterlegscheiben (Tüte 6) durch die
Befestigungsplatte in jeden Anker schrauben.
Nutzen Sie alle 6 Sechskantschrauben beim Anbringen der
Montageplatte an der Betonwand. Ziehen Sie nicht zu fest an.
