Instalação na
Parede
Instalação na
Parede

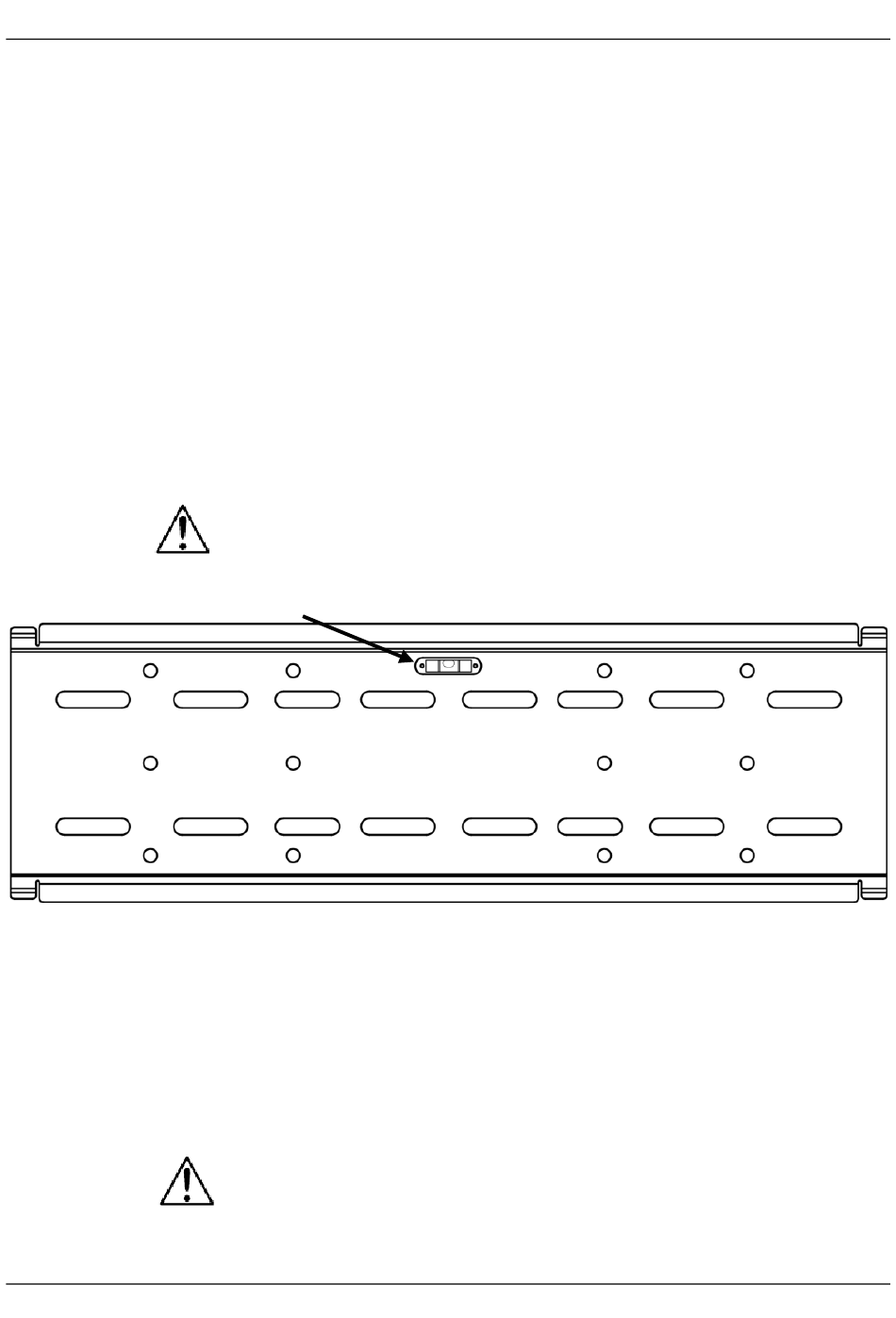

Nível de bolha de ar integrado
Parede de Betão
Pode montar a televisão na parede fixando, em primeiro lugar, a placa de
montagem na parede.
1. Na parede, coloque dois pernos de madeira com a largura da placa de
montagem.
2. Alinhe e assinale um dos orifícios restantes da placa de montagem no
centro do perno de madeira restante à altura pretendida.
3. Faça um furo piloto onde efectuou a marca esquerda superior.
4. Introduza um parafuso sextavado (não incluído) e uma anilha (bolsa 6)
através do orifícios esquerdo superior na placa de montagem e através da
placa de reboco no centro do perno.
5. Utilizando o nível de bolha de ar integrado, ajuste a placa de montagem
até estar nivelada.
6. Marque o local pretendido para os três orifícios restantes no centro dos
dois pernos identificados.
7. Faça furos piloto para os três orifícios restantes.
8. Introduza os três parafusos sextavados e anilhas adicionais para fixar a
placa de montagem.
Fixe a placa de montagem com pelo menos dois pernos de madeira e
utilize quatro parafusos quando fixar a placa de montagem na placa de
reboco. Não os aperte demasiado.
1. Na parede de betão, coloque a placa de montagem à altura pretendida.
2. Utilizando o nível de bolha de ar integrado, ajuste a placa de montagem e
marque 6 orifícios.
3. Coloque a placa de montagem de lado e faça seis orifícios no betão, de
acordo com as marcas, e introduza seis buchas para betão (bolsa 6) nos
orifícios.
4. Fixe a placa de montagem à parede em betão aparafusando 6 parafusos
sextavados e anilhas (bolsa 6) através da placa de montagem e em cada
fixador.
Utilize todo seis parafusos quando fixar a placa de montagem na parede
de betão. Não os aperte demasiado.
