TRUSST CT-CS60 Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für TRUSST CT-CS60
Inhaltszusammenfassung für TRUSST CT-CS60
-
Seite 20: Haftungsausschluss
TRUSST® SAL Über diese Schnellanleitung In der Schnellanleitung des TRUSST® finden Sie die wesentlichen Produktinformationen zur Verwendung des neuen Kurbelturm CT-CS60 Crank Tower. Die aktuellsten Informationen zum TRUSST® finden Sie unter www.trusst.com. Haftungsausschluss Lesen Sie vor der Montage, dem Betrieb oder der Wartung dieses Geräts ALLE in dieser Anleitung enthaltenen Sicherheitshinweise durch. -
Seite 21: Überblick

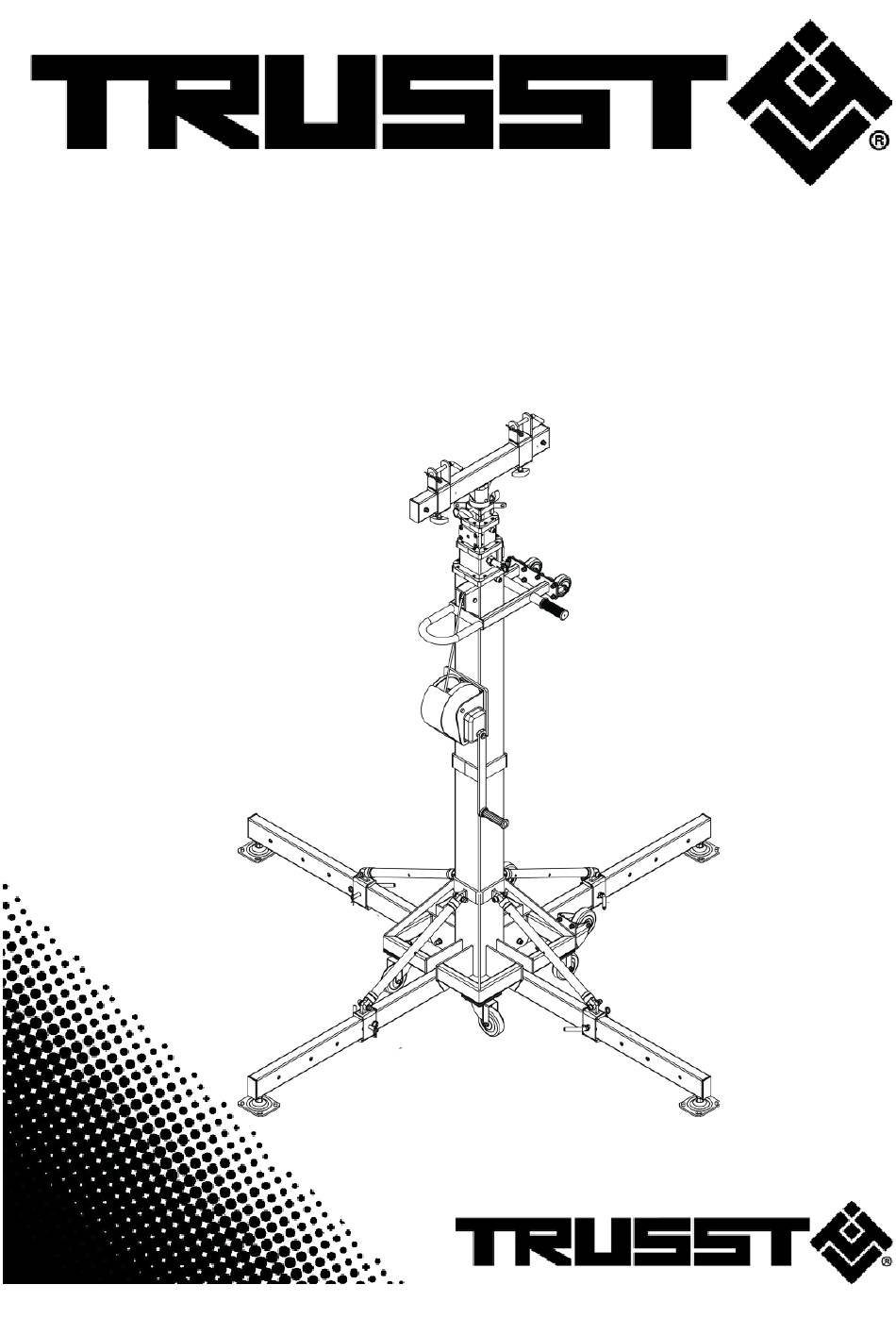

TRUSST® SAL Überblick T-Bar- Befestigung Oberer Mast Sicherheitsbolz Sicherheitsbolz Sicherheitsbolz Gummibeschichtete Füße Stahlseil Winde mit Griff Integrierte Wasserwaage Stabilisierungsfüße Gummibeschichtete (4x) Füße... -
Seite 22: Ersteinrichtung
· Die Stabilität des Kurbelturms ist für die Sicherheit und die einwandfreie Funktion der Winde von zentraler Bedeutung. TRUSST® empfiehlt, ca. 15 mm starke Sperrholzstücke unter den Kurbelturm und die Füße zu legen, wenn der Turm auf einer weichen Oberfläche aufgestellt ist bzw. wenn eine... - Seite 23 · Die Stabilität des Kurbelturms ist für die Sicherheit und die einwandfreie Funktion der Winde von zentraler Bedeutung. TRUSST® empfiehlt, ca. 15 mm starke Sperrholzstücke unter den Kurbelturm und die Füße zu legen, wenn der Turm auf einer weichen Oberfläche aufgestellt ist bzw. wenn eine...
-
Seite 24: Heben Des Masts/Der Last
TRUSST® SAL Heben des Masts/der Last 1. Ziehen Sie am Ring des oberen Masts. 2. Drehen Sie diesen, um den oberen Bereich zu entriegeln. 3. Kurbeln Sie mit dem Drehgriff den Mast in die gewünschte Höhe. 4. Sobald die gewünschte Höhe erreicht ist, ziehen Sie am Ring und drehen diesen in eine der Positionierungsbohrungen am Mast, um den Bereich zu verriegeln. -
Seite 25: Befestigung Des T-Trägers
· HINWEIS: Sie benötigen zum sicheren Anheben einer Traverse ZWEI Kurbeltürme. · Der Kurbelturm CT-CS60 ist für die Aufnahme der der Vier-Punkt-Traverse CT-290 von TRUSST® sowie anderen üblichen Größen, wie die 12, 15, 16, 20,5 Zoll und 220 mm/290 mm/360 mm/390 mm/470 mm Vier-Punkt-Traversen oder Drei-Punkt-Traversen geeignet.
