TRUSST CT-UTVM Kurzanleitung Seite 56

CT-UTVM GRR

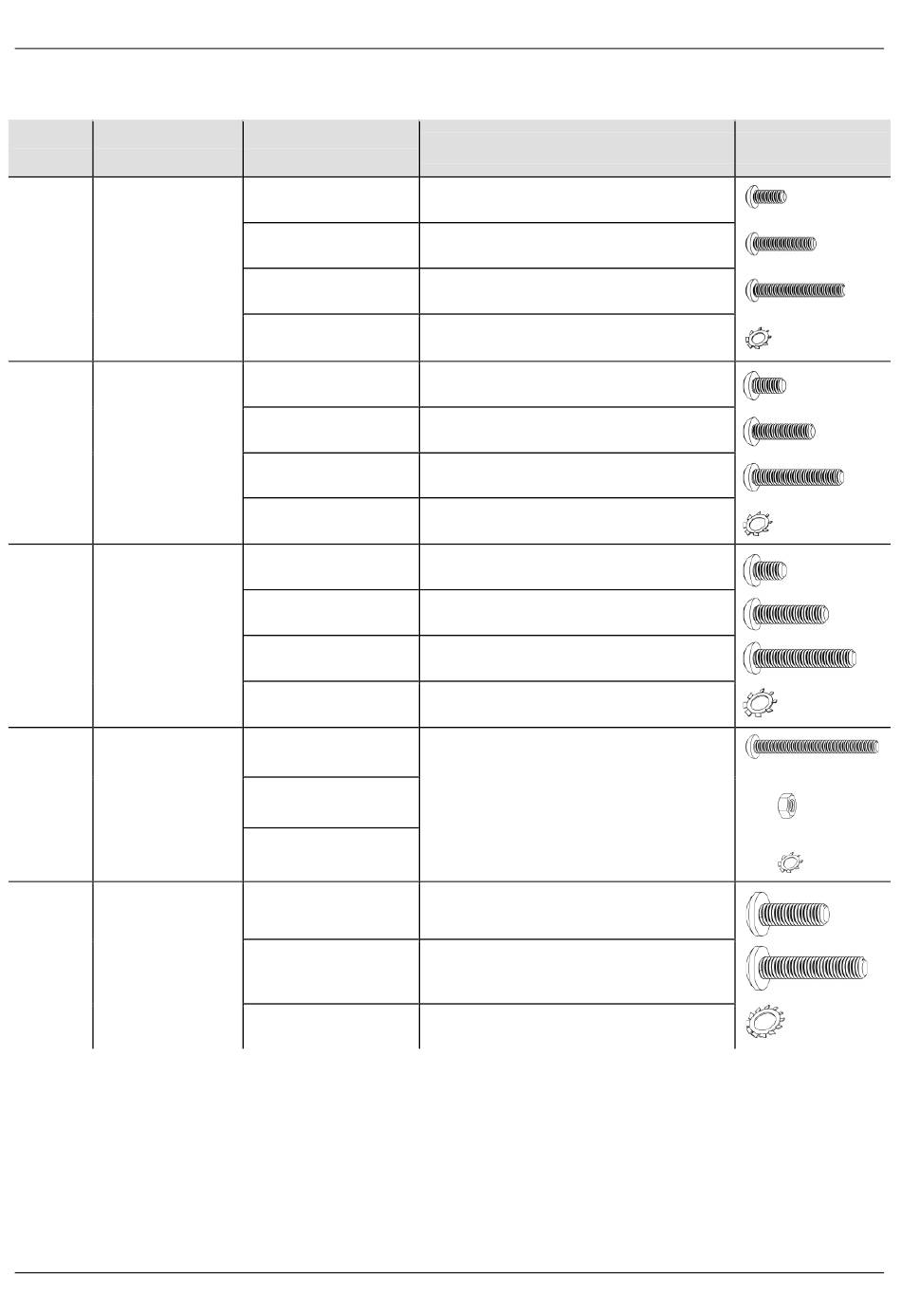

Lista de Peças incluindo Equipamento de Ligação
Número Conteúdo/
da Bolsa Peças da Bolsa
Equipamento
para televisões
de pequenas
1
dimensões
(parafusos
tamanho M4)
Equipamento
para televisões
de pequenas
2
dimensões
(parafusos
tamanho M5)
Equipamento
para televisões
de grandes
3
dimensões
(parafusos
tamanho M6)
Equipamento
4 para braços de
extensão
Equipamento
para televisões
de grandes
5
dimensões
(parafusos
tamanho M8)
Quantidades e
Dimensões
4 parafusos Phillips
M4 x 10 mm
4 parafusos Phillips
M4 x 20 mm
4 parafusos Phillips
M4 x 30 mm
4 anilhas de retenção
M4
4 parafusos Phillips
M5 x 10 mm
4 parafusos Phillips
M5 x 20 mm
4 parafusos Phillips
M5 x 30 mm
4 anilhas de retenção
M5
4 parafusos Phillips
M6 x 10 mm
4 parafusos Phillips
M6 x 25 mm
4 parafusos Phillips
M6 x 35 mm
4 anilhas de retenção
M6
8 parafusos Phillips
M5 x 50 mm
8 porcas sextavadas
M5
8 anilhas de retenção
M5
4 parafusos Phillips
M8 x 25 mm
4 parafusos Phillips
M8 x 40 mm
4 anilhas de retenção
M8
Descrição
Parafusos M4 curtos para parte
posterior plana de televisão
Parafusos M4 médios para parte
posterior encastrada de televisão
Parafusos M4 compridos para parte
posterior encastrada de televisão
Anilhas de retenção para parafusos M4
Parafusos M5 curtos para parte
posterior plana de televisão
Parafusos M5 médios para parte
posterior encastrada de televisão
Parafusos M5 compridos para parte
posterior encastrada de televisão
Anilhas de retenção para parafusos M5
Parafusos M6 curtos parte posterior
plana de televisão
Parafusos M6 médios para parte
posterior encastrada de televisão
Parafusos M6 compridos para parte
posterior encastrada de televisão
Anilhas de retenção para parafusos M6
Equipamento para fixação dos braços
de extensão aos braços
Parafusos M8 médios para parte
posterior encastrada de televisão
Parafusos M8 compridos para parte
posterior encastrada de televisão
Anilhas de retenção para parafusos M8
56
PO
Diagrama
