Para Empezar; Del Producto - TRUSST CT-UTVM Kurzanleitung

CT-UTVM GRR

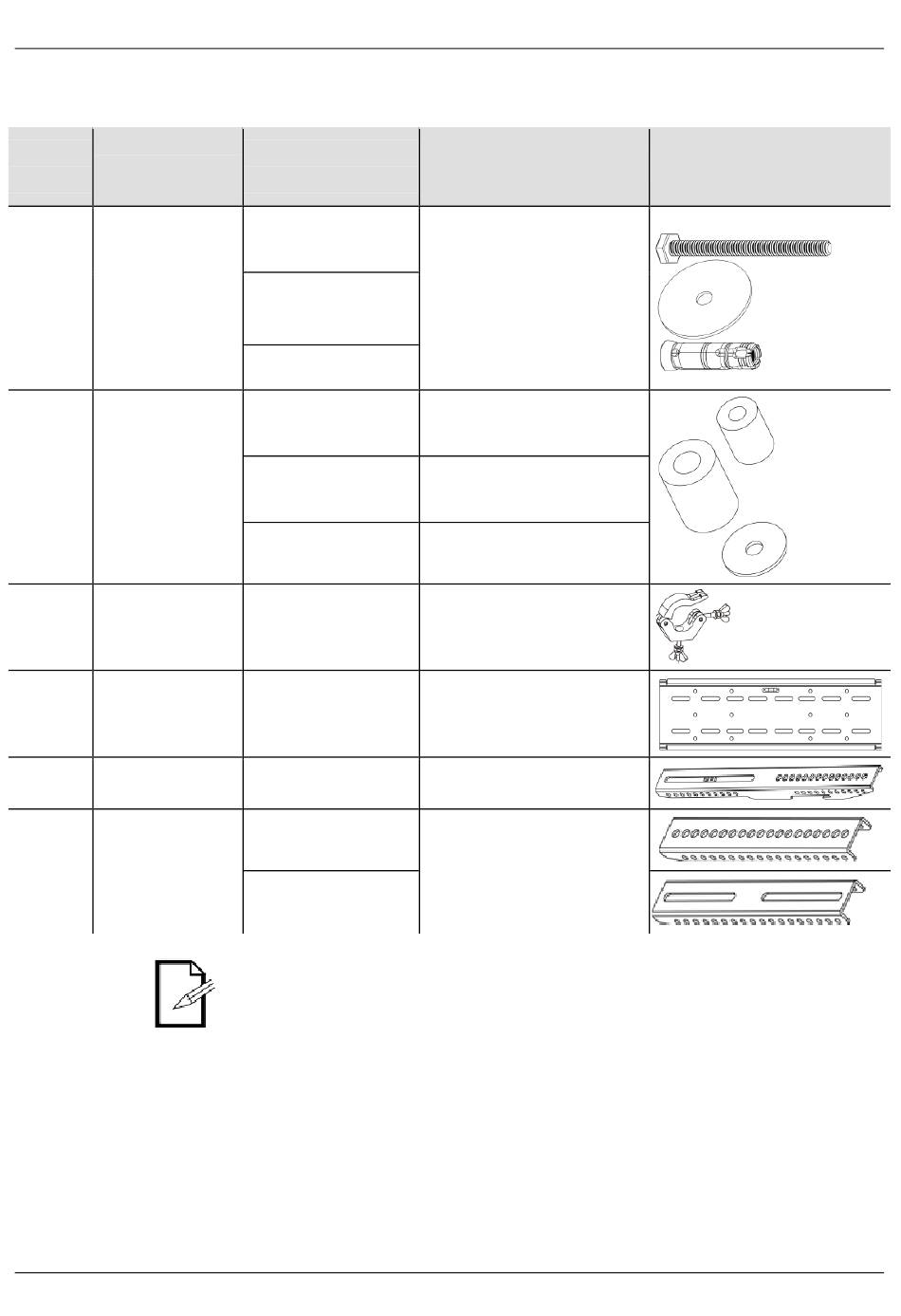

Lista de Piezas incluyendo el Material de Conexión (cont.)
Contenidos/
Número
Piezas de la
de Bolsa
Bolsa
Material para
6 montaje en
pared
Espaciadores y
7
arandelas
Abrazaderas de
N/A
montaje
N/A Placa de montaje
N/A Brazos
Brazos de
N/A
extensión

Para Empezar

Descripción

del Producto

Cantidades y
Dimensiones
6 tornillos
hexagonales
M6 x 70 mm
6 arandelas
M6
6 tacos para
hormigón M6
4 espaciadores
M5
4 espaciadores
M8
4 arandelas
M5
2 abrazaderas
1 placa de montaje
27,2 x 0,6 x 8,6 in
(690 x 15 x 219 mm)
2 brazos
2 brazos de
extensión superiores
2 brazos de
extensión inferiores
Los diagramas de piezas son solamente ilustrativos.
Desembale su CT-UTVM y asegúrese de que ha recibido todas las partes en
buen estado. Si la caja o los componentes parecen dañados, notifíqueselo al
distribuidor inmediatamente, no a CHAUVET®.
El CT-UTVM es un soporte de televisión universal diseñado para adaptarse
a TRUSST® y otros sistemas de truss.
Descripción
Material para sujetar la
placa de montaje a una
pared de cemento
Espaciadores pequeños
para parte trasera de
televisor empotrado
Espaciadores grandes para
parte trasera de televisor
empotrado
Arandelas
Abrazaderas para montaje
en truss
Placa de montaje con
nivel de burbuja integrado
Brazos para fijar a la parte
posterior del televisor
Los brazos de extensión se
usan solamente si los
brazos no se alinean con los
agujeros de la parte
posterior del televisor
18
ES
Diagrama
