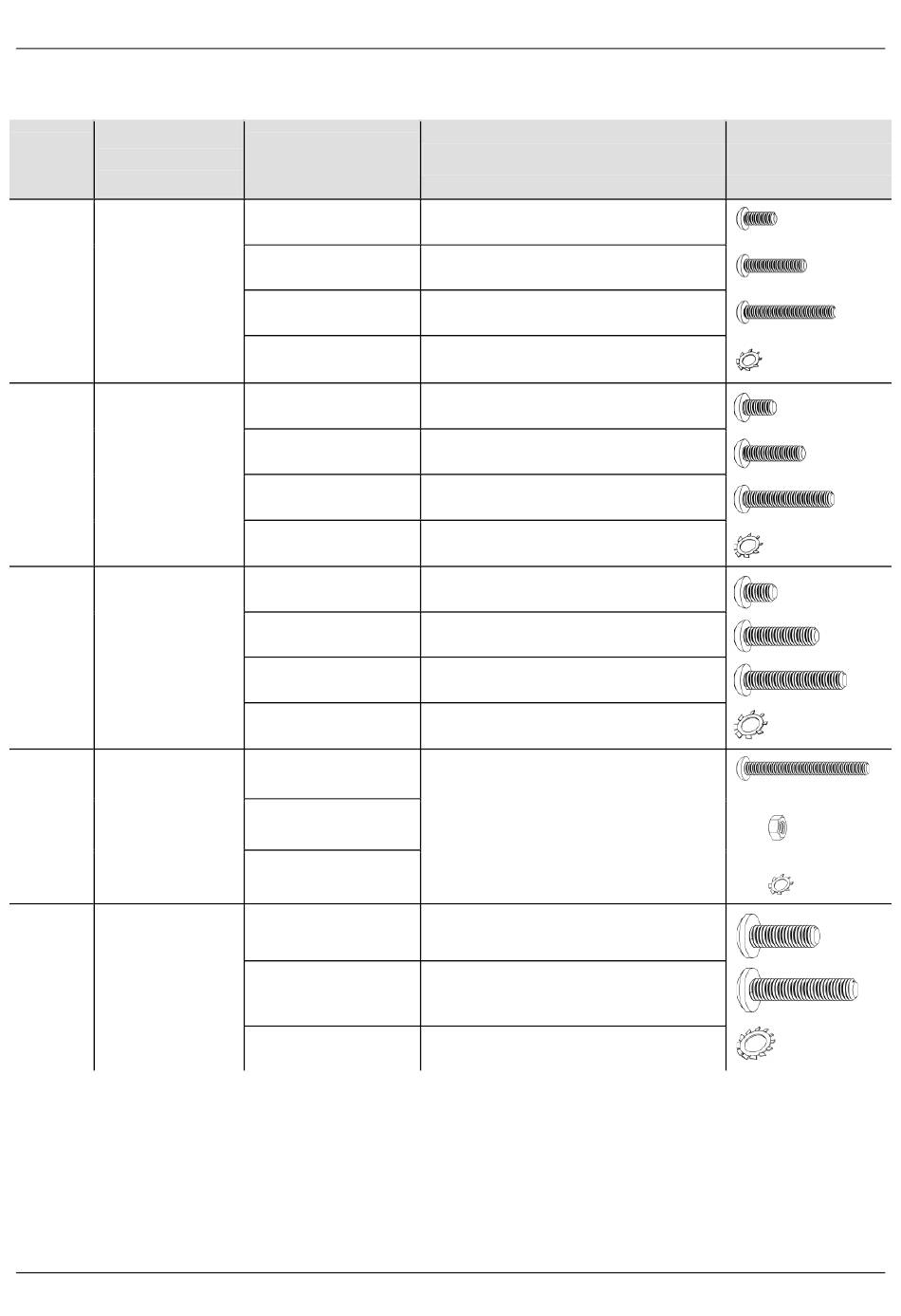

Lista de Piezas incluyendo el Material de Conexión
Contenidos/
Número
Piezas de la
de Bolsa
Bolsa
Material
para TV pequeña
1
(Tornillos
tamaño M4)
Material
para TV pequeña
2
(Tornillos
tamaño M5)
Material
para TV grande
3
(Tornillos
tamaño M6)
Material para
4 brazos de
extensión
Material
para TV grande
5
(Tornillos
tamaño M8)
Cantidades y
Dimensiones
4 tornillos de estrella
M4 x 10 mm
4 tornillos de estrella
M4 x 20 mm
4 tornillos de estrella
M4 x 30 mm
4 arandelas de
bloqueo M4
4 tornillos de estrella
M5 x 10 mm
4 tornillos de estrella
M5 x 20 mm
4 tornillos de estrella
M5 x 30 mm
4 arandelas de
bloqueo M5
4 tornillos de estrella
M6 x 10 mm
4 tornillos de estrella
M6 x 25 mm
4 tornillos de estrella
M6 x 35 mm
4 arandelas de
bloqueo M6
8 tornillos de estrella
M5 x 50 mm
8 tuercas
hexagonales M5
8 arandelas de
bloqueo M5
4 tornillos de estrella
M8 x 25 mm
4 tornillos de estrella
M8 x 40 mm
4 arandelas de
bloqueo M8
Descripción
Tornillos cortos M4 para parte trasera
de televisor plano
Tornillos cortos M4 para parte trasera
de televisor empotrado
Tornillos largos M4 para parte trasera
de televisor empotrado
Arandelas de bloqueo para tornillos
M4
Tornillos cortos M5 para parte trasera
de televisor plano
Tornillos medianos M5 para parte
trasera de televisor empotrado
Tornillos largos M5 para parte trasera
de televisor empotrado
Arandelas de bloqueo para tornillos
M5
Tornillos cortos M6 para parte trasera
de televisor plano
Tornillos medianos M6 para parte
trasera de televisor empotrado
Tornillos largos M6 para parte trasera
de televisor empotrado
Arandelas de bloqueo para tornillos
M6
Material para acoplar los brazos de
extensión a los brazos
Tornillos medianos M8 para parte
trasera de televisor empotrado
Tornillos largos M8 para parte trasera
de televisor empotrado
Arandelas de bloqueo para tornillos
M8
